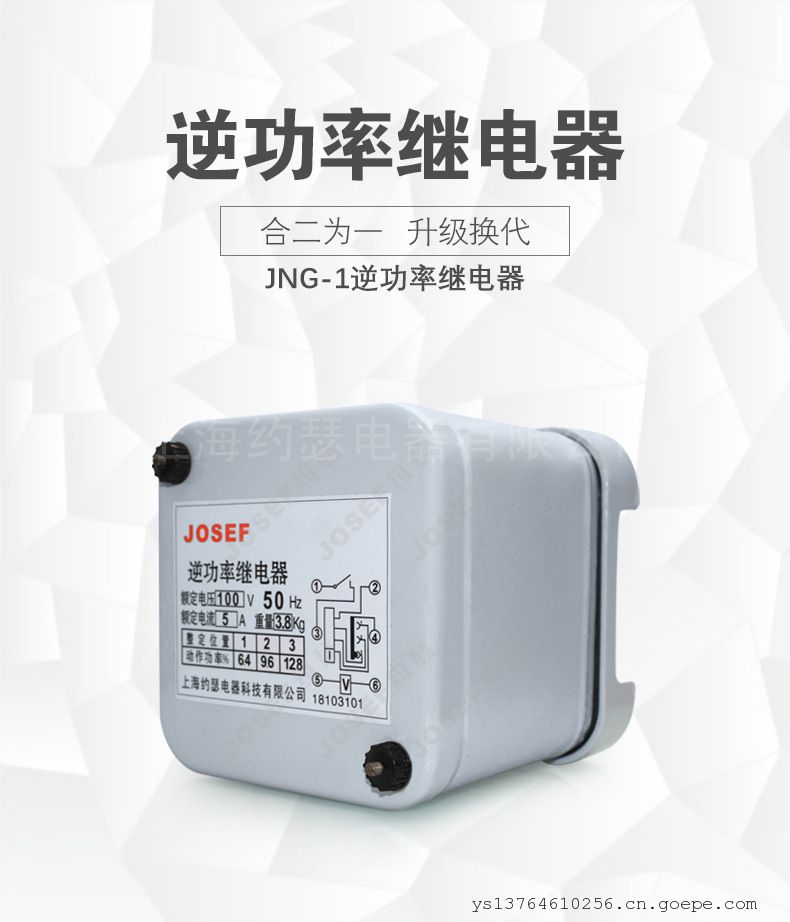

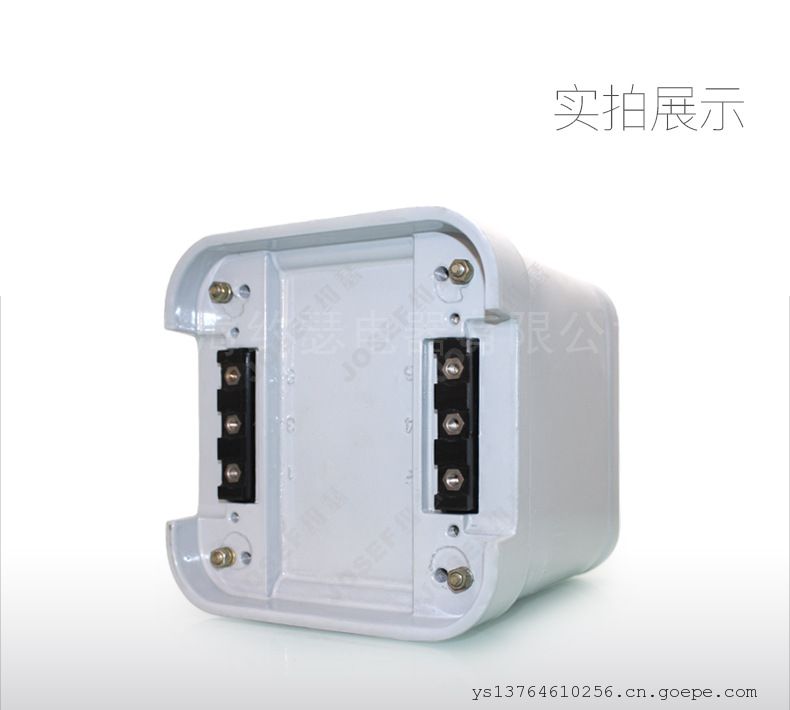

JOSEF约瑟JNG-1逆功率继电器 50HZ 5A 100V

系列型号

JNG-1型逆功率继电器

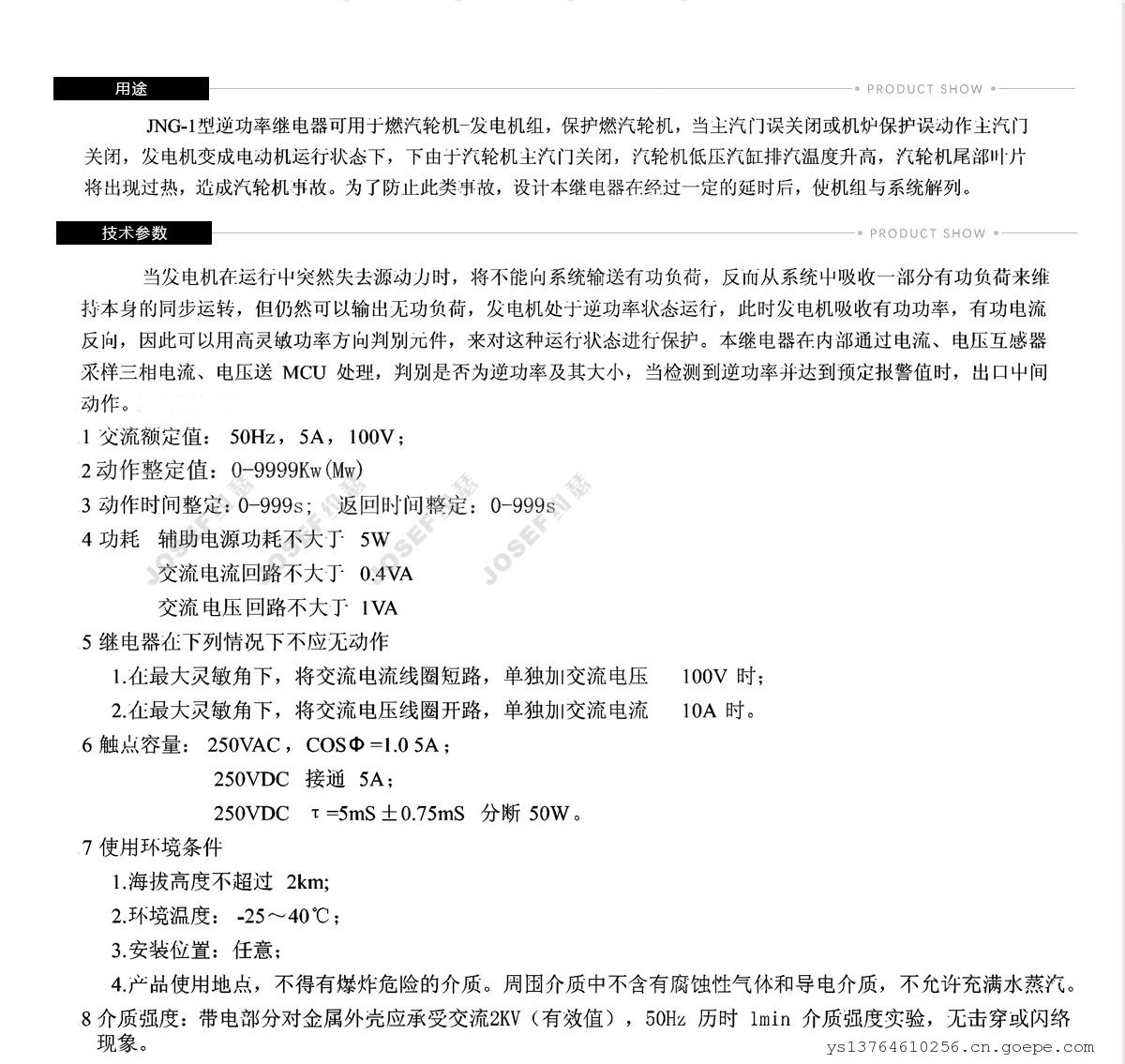

1概述
   JNG-1型逆功率继电器可用于燃汽轮机发电机组，保护燃汽轮机，当主汽门误关闭或机炉保护误动作主汽门关闭，发电机变成电动机运行状态下，下由于汽轮机主汽门关闭，汽轮机低压汽缸排汽温度升高，汽轮机尾部叶片将出现过热，造成汽轮机事故。为了防止此类事故，设计本继电器在经过一定的延时后，使机组与系统解列。
2原理与结构

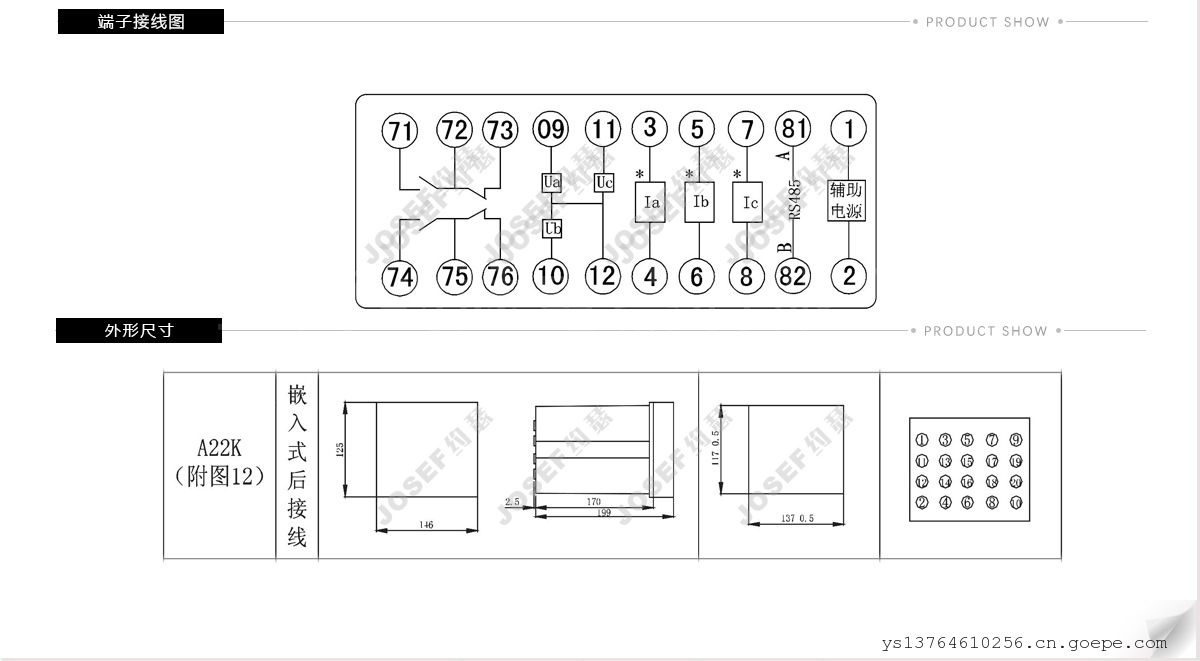

   当发电机在运行中突然失去源动力时，将不能向系统输送有功负荷，反而从系统中吸收一部分有功负荷来维持本身的同步运转，但仍然可以输出无功负荷，发电机处于逆功率状态运行，此时发电机吸收有功功率，有功电流反向，因此可以用高灵敏功率方向判别元件，来对这种运行状态进行保护。本继电器在内部通过电流、电压互感器采样三相电流、电压送MCU处理，判别是否为逆功率及其大小，当检测到逆功率并达到预定报警值时，出口中间动作。接线图如下：
 外形尺寸、安装开孔尺寸见仪表附录2  2方形-图3 (P209页)
3技术要求及参数
3.1交流额定值：50Hz，5A，IOOV；
3.2动作整定值：0-9999Kw (Mw)
3.3动作时间整定：0-999s;返回时间整定：0-999s
3.4功耗    辅助电源功耗不大于5w
                交流电流回路不大于0.4VA
                交流电压回路不大于IVA
3.5继电器在下列情况下不应无动作
   1．在大灵敏角下，将交流电流线圈短路，单独加交流电压 100V时；
   2．在大灵敏角下，将交流电压线圈开路，单独加交流电流 10A时。
3.6触点容量：250VAC，COSφ =1.0 5A；
                         250VDC  接通5A；
                         250VDC  Τ=5mS±0.75mS  分断50w。
3.7使用环境条件
   1．海拔高度不超过2km；
   2．环境温度：-25-40℃；
   3．安装位置：任意；
   4．产品使用地点，不得有爆炸危险的介质。周围介质中不含有腐蚀性气体和导电介质，不允许充满水蒸汽。
3.8介质强度：带电部分对金属外壳应承受交流2KV（有效值），50Hz历时Imin介质强度实验，无击穿或闪络现象

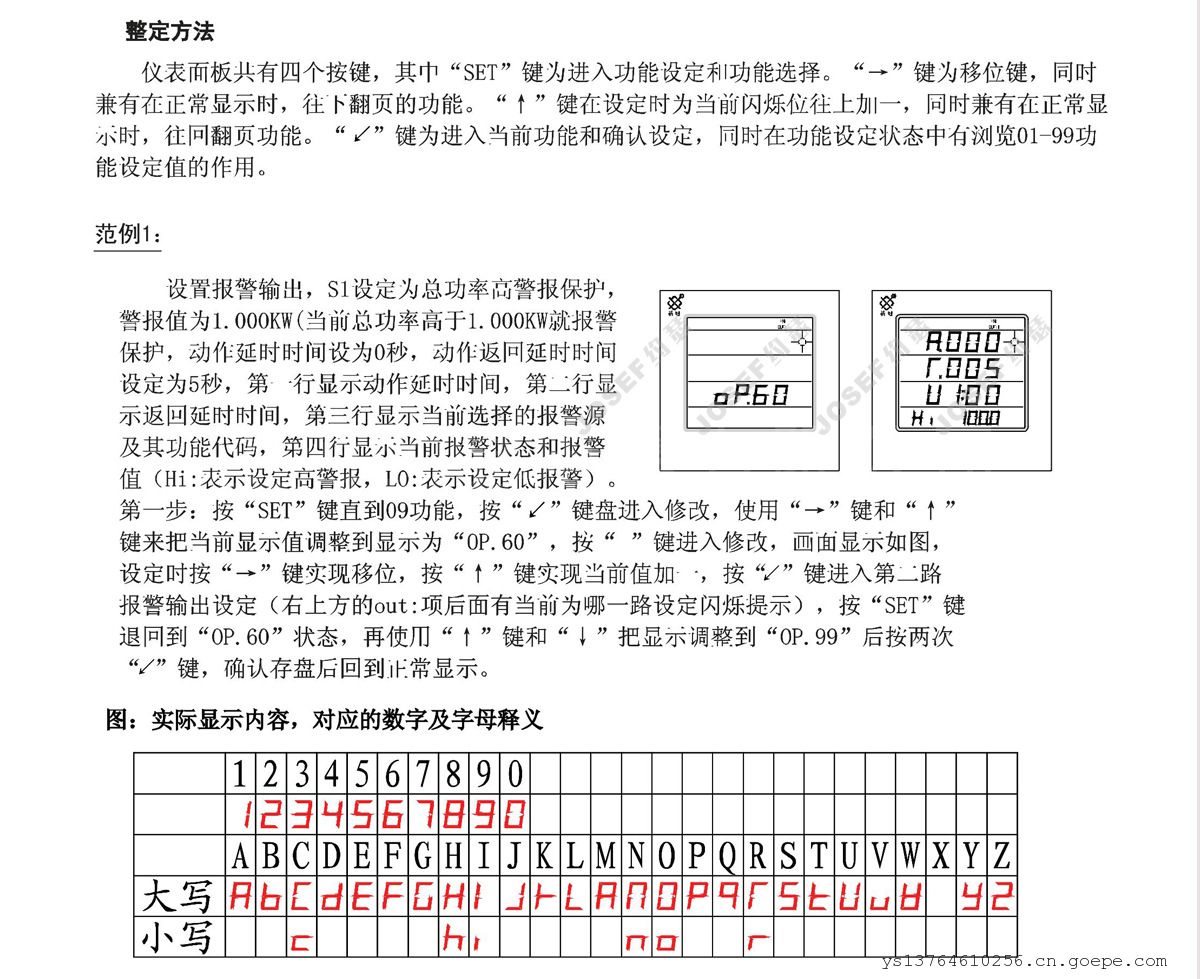

4整定方法
 仪表面板共有四个按键，其中“SET”键为进入功能设定和功能选择。“→”键为移位键，同时兼有在正常显示时，往下翻页的功能。“↑”键在设定时为当前闪烁位往上加一，同时兼有在正常显示时，往回翻页功能。“↙”键为进入当前功能和确认设定，同时在功能设定状态中有浏览01-99功
能设定值的作用。
范例1：
 设置报警输出，SI设定为总功率高警报保护，警报值为1- OOOKW（当前总功率高于1_OOOKW就报警保护，动作延时时间设为O秒，动作返回延时时间设定为5秒，*行显示动作延时时间，第二行显示返回延时时间，第三行显示当前选择的报警源及其功能代码，第四行显示当前报警状态和报警值(Hi：表示设定高警报，LO：表示设定低报警)。
*步：按“SET”键直到09功能，按“↙”键盘进入修改，使用“→”键和“↑”键来把当前显示值调整到显示为“OP．60”，按" "键进入修改，画面显示如图，设定时按“→”键实现移位，按“↑”键实现当前值加一，按“↙”键进入第二路报警输出设定（右上方的out：项后面有当前为哪一路设定闪烁提示），按“SET”键退回到“OP．60”状态，再使用“↑”键和“↓”把显示调整到“OP．99”后按两次“↙”键，确认存盘后回到正常显示。

图：实际显示内容，对应的数字及字母释义

外形尺寸和开孔尺寸见附图
订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
