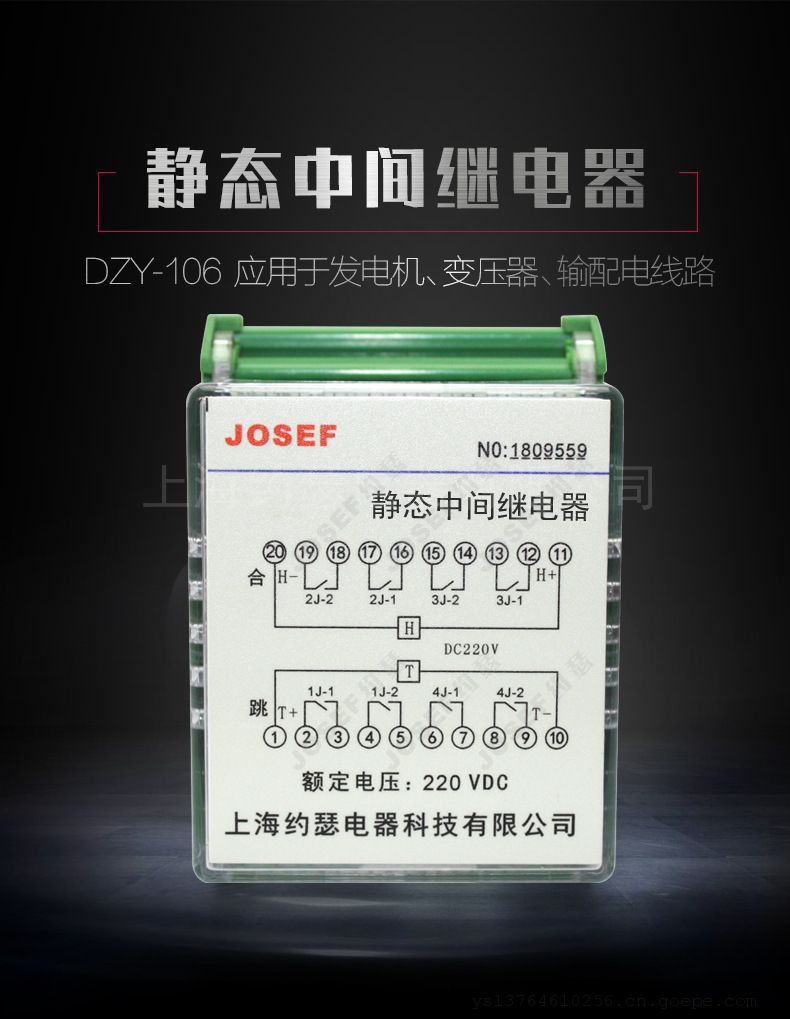

JOSEF约瑟DZY-106端子排中间继电器 AC220V

系列型号：
DZY-101型中间继电器；DZY-104型中间继电器；
DZY-104/W型中间继电器；DZY-105型中间继电器；
DZY-106型中间继电器；DZY-106/W型中间继电器；
DZY-107型中间继电器；DZY-108型中间继电器；
DZY-109型中间继电器；DZY-110型中间继电器；
DZY-101/AC型中间继电器；DZY-104/AC型中间继电器；
DZY-105/AC型中间继电器；DZY-106/AC型中间继电器；
DZY-107/AC型中间继电器；DZY-108/AC型中间继电器；
DZY-109/AC型中间继电器；DZY-110/AC型中间继电器；
DZY-301型中间继电器；DZY-401型中间继电器；
DZY-204型中间继电器；DZY-301/AC型中间继电器；
DZY-401/AC型中间继电器；DZY-204/AC型中间继电器；

1 应用
DZ系列继电器为微型端子排结构的继电器，用于继电保护回路中。

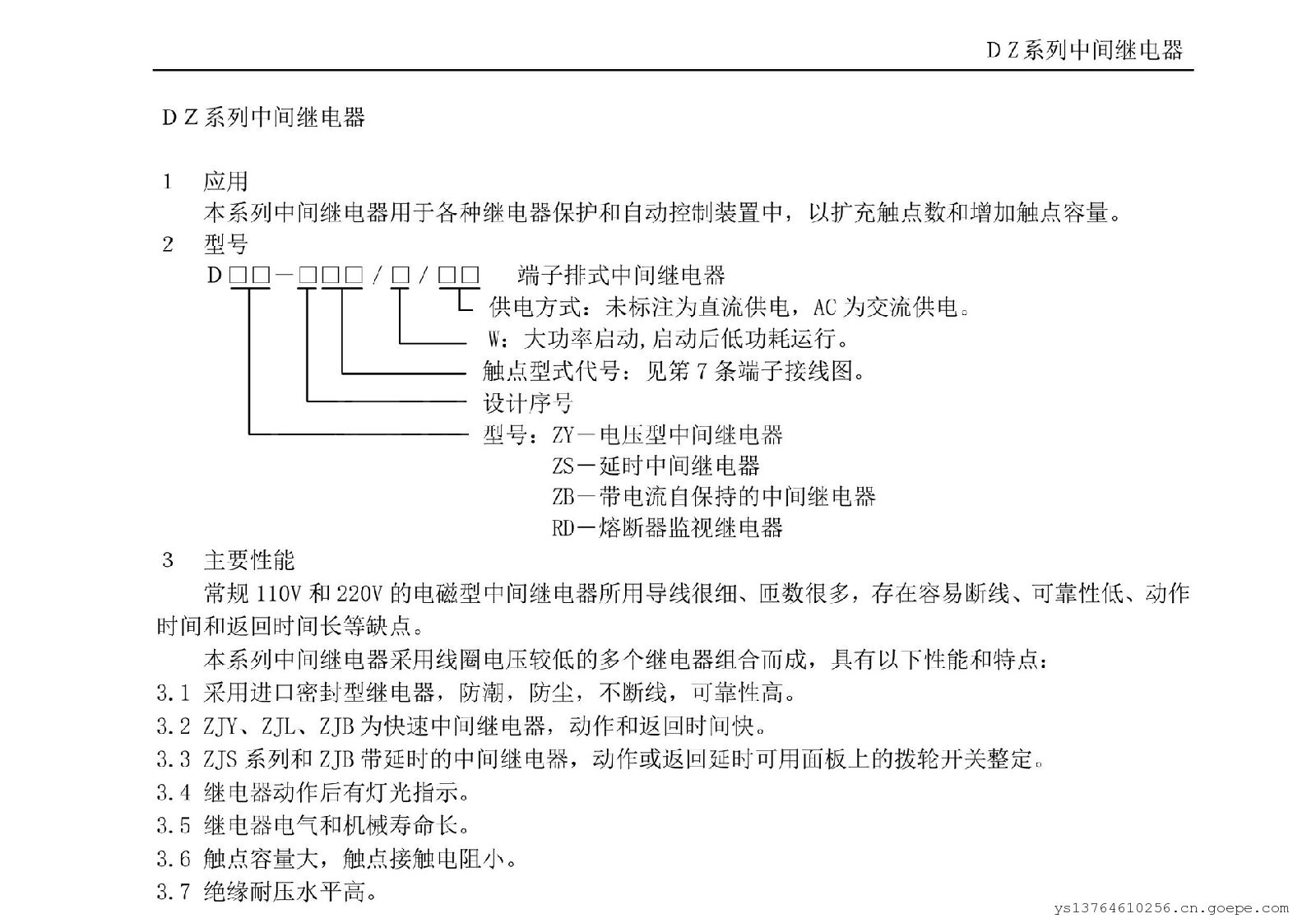

2 型号

3 主要性能

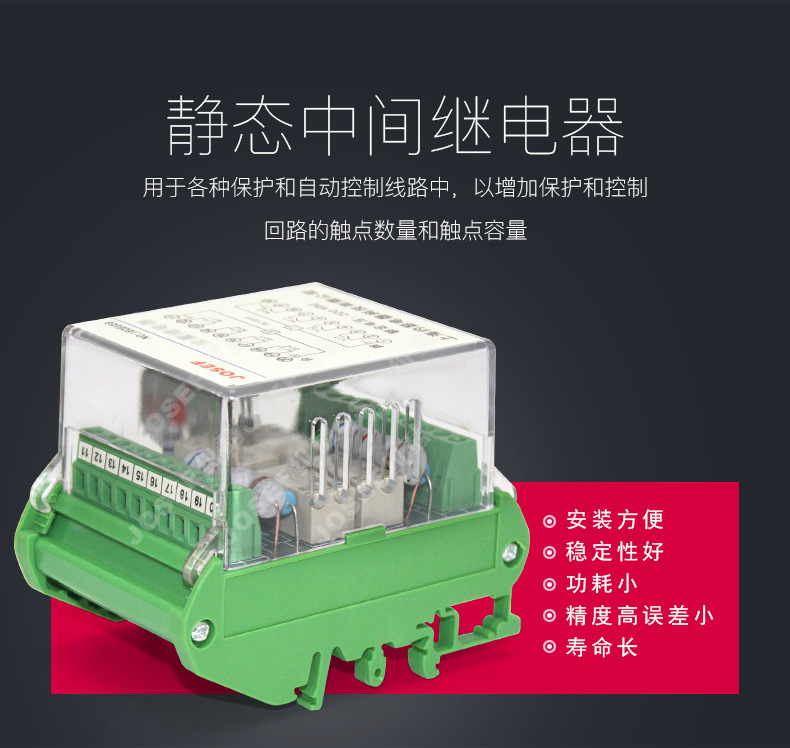

3.1 元件采用进口密封型继电器，防潮、防尘、不断线、可靠性高。
3.2 本继电器适用于端子排的各种布置。
3.3 继电器电气机械寿命长。
3.4 触点容量大，触点接触电阻小。
3.5 绝缘耐压水平高。
4 技术条件
4.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106Kpa
4.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：86～110Kpa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到
允许极限值以下。
4.3 大功耗：额定电压 220VDC 下不大于 2W。
额定电压 220VAC 下不大于 3VA。
大功率启动继电器:大于 5W。
5 特性参数
5.1 供电电源允许波动范围：0.8～1.15 倍额定电压。
直流额定电压：220V、110V、48V
交流额定电压：220V

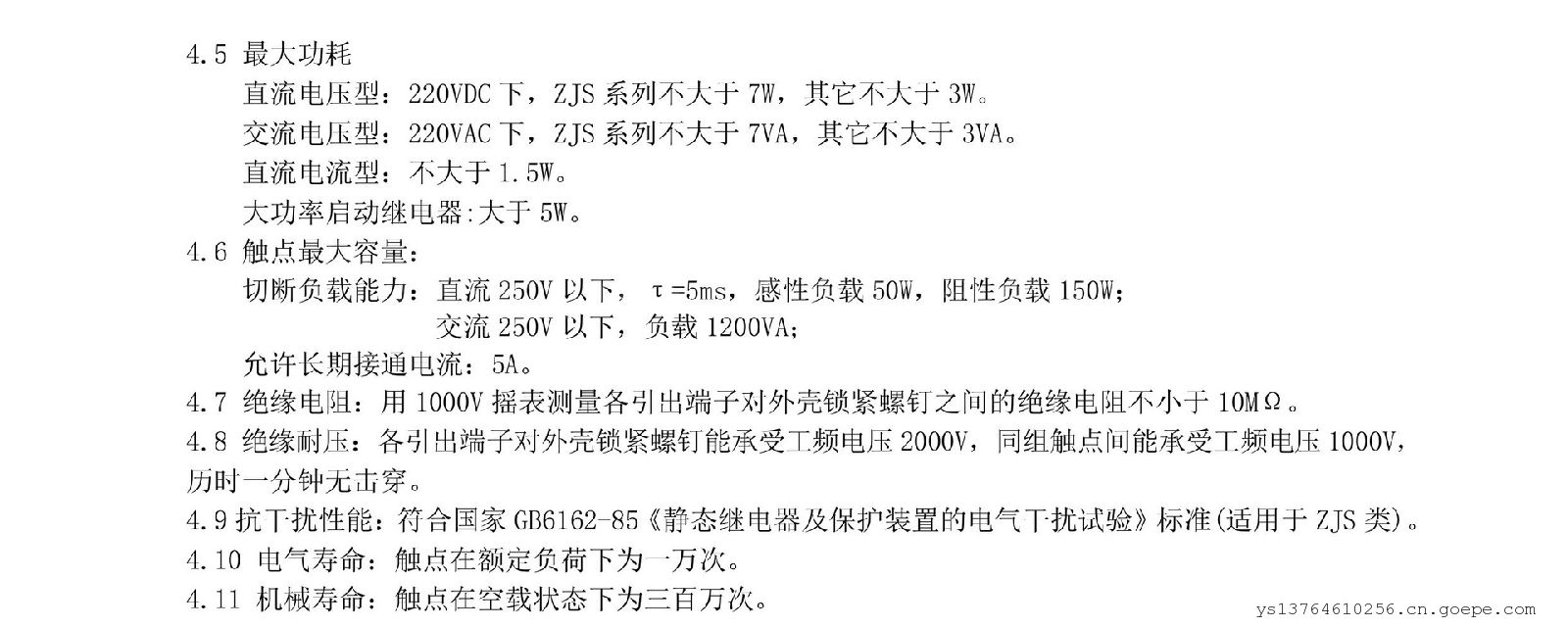

5.2 触点大容量：
切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W；
交流 250V 以下，负载 1200VA；
允许长期接通电流：5A。
5.3 绝缘电阻：用 1000V 摇表测量各引出端子对端子导轨之间的绝缘电阻不小于 10MΩ。
5.4 绝缘耐压：各引出端子对端子导轨能承受工频电压 2000V，同组触点间能承受工频电压 1000V，历
时一分钟无击穿。
5.5 电气寿命：触点在额定负荷下为一万次。
5.6 机械寿命：触点在空载状态下为三百万次。

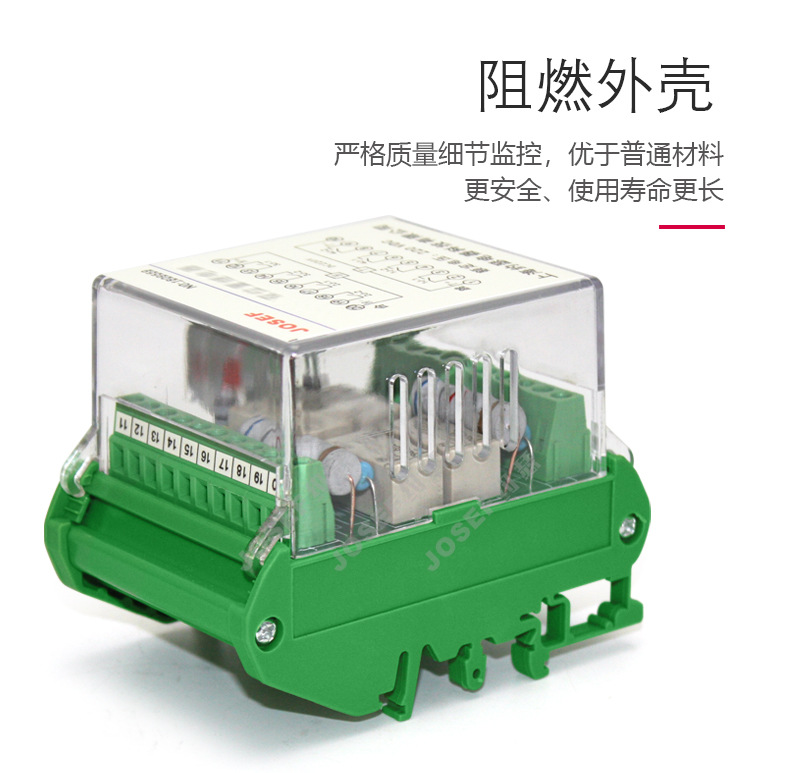

6. 结构型式：WZY（端子排）型

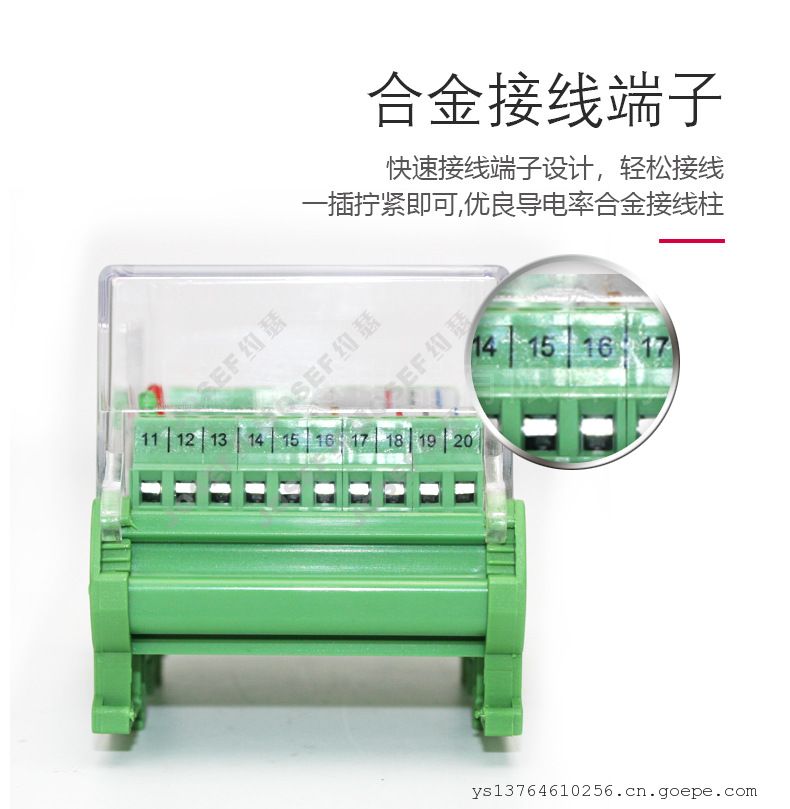

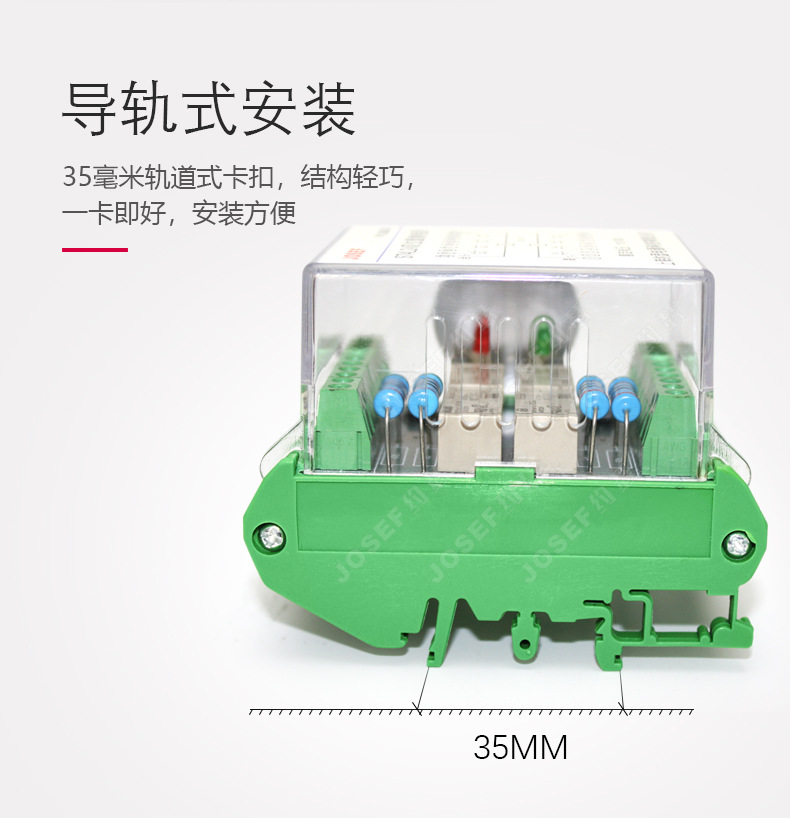

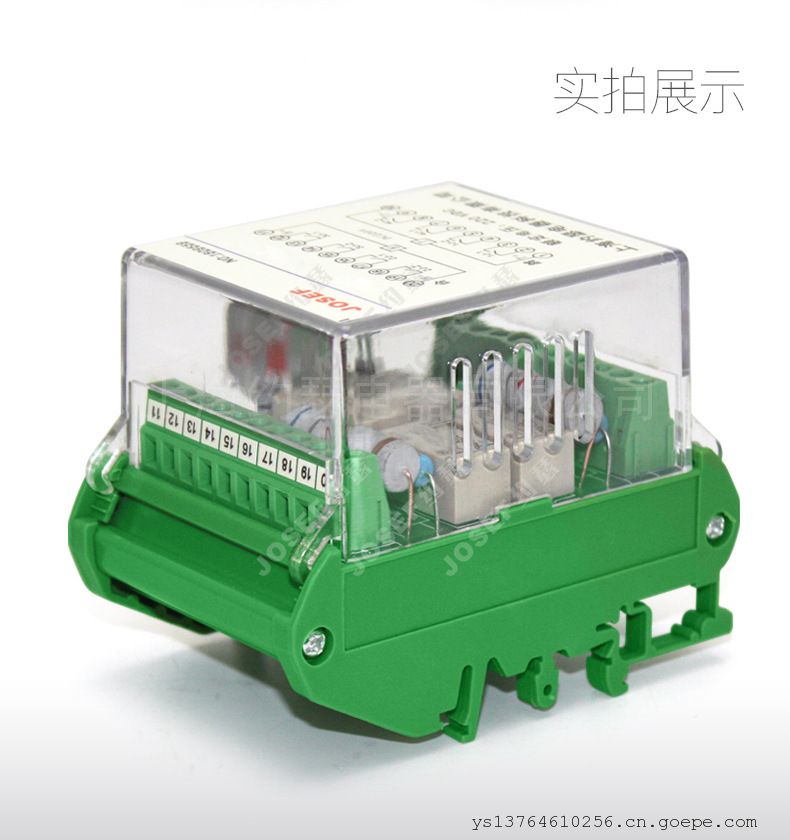

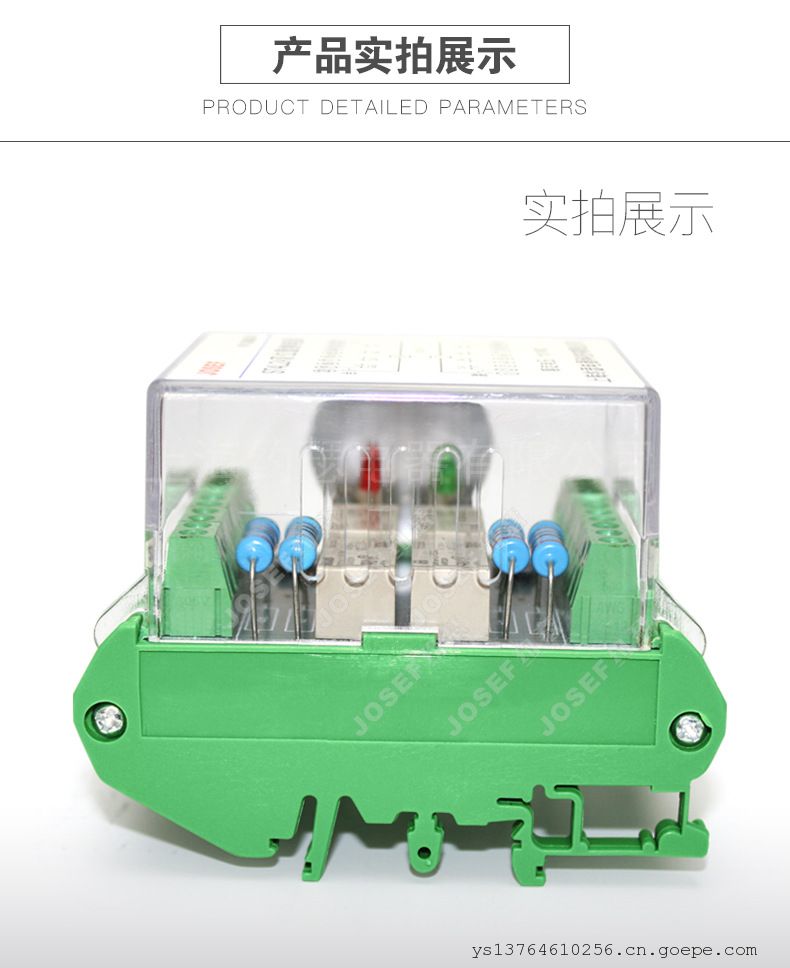

采用通用安装脚，可卡装在导轨上；可插拔式端子及面罩，既方便、安全又防
尘、防潮、美观。

7. 使用
7.1 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
7.2 按第 8 条接线图接线。

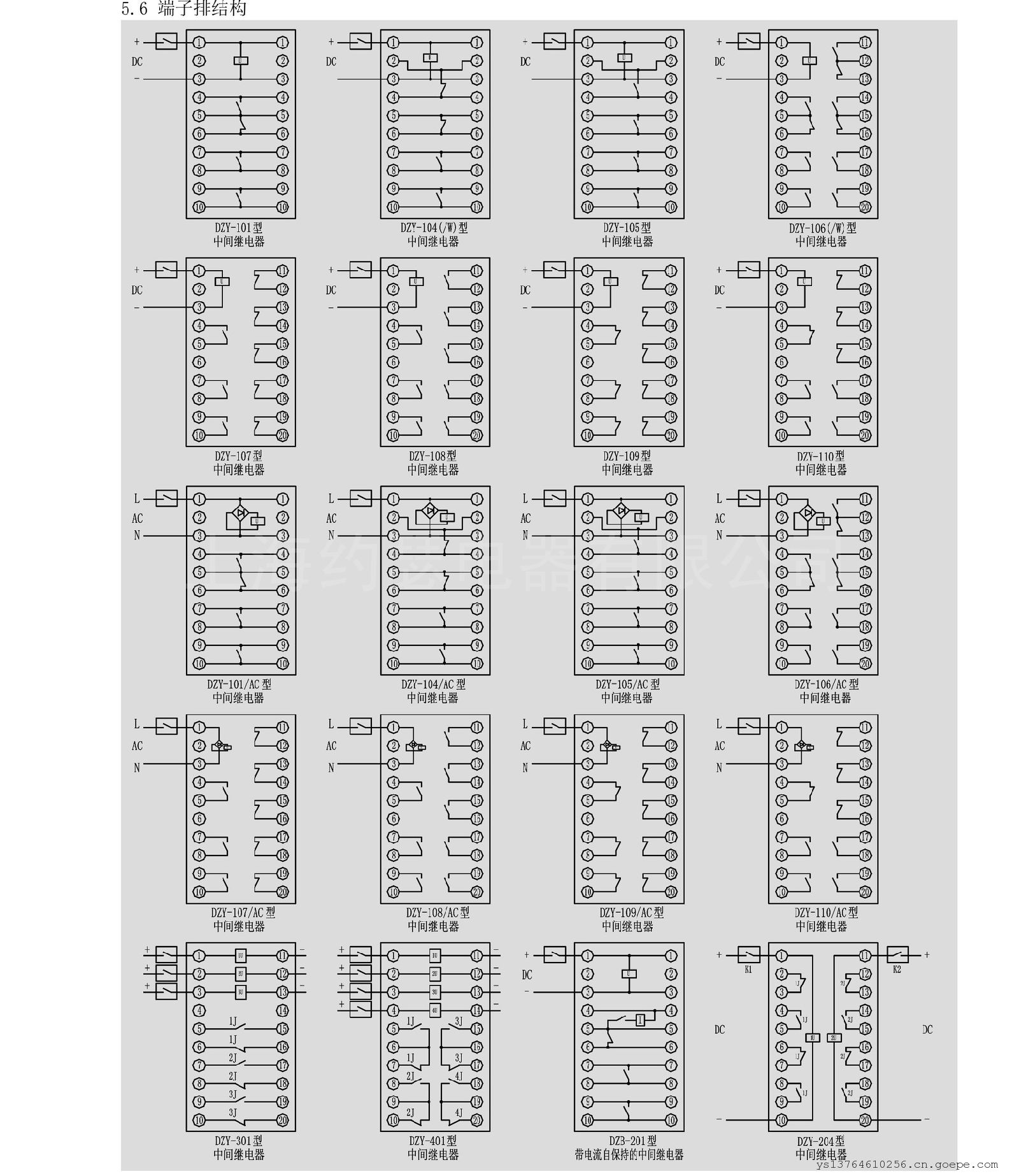

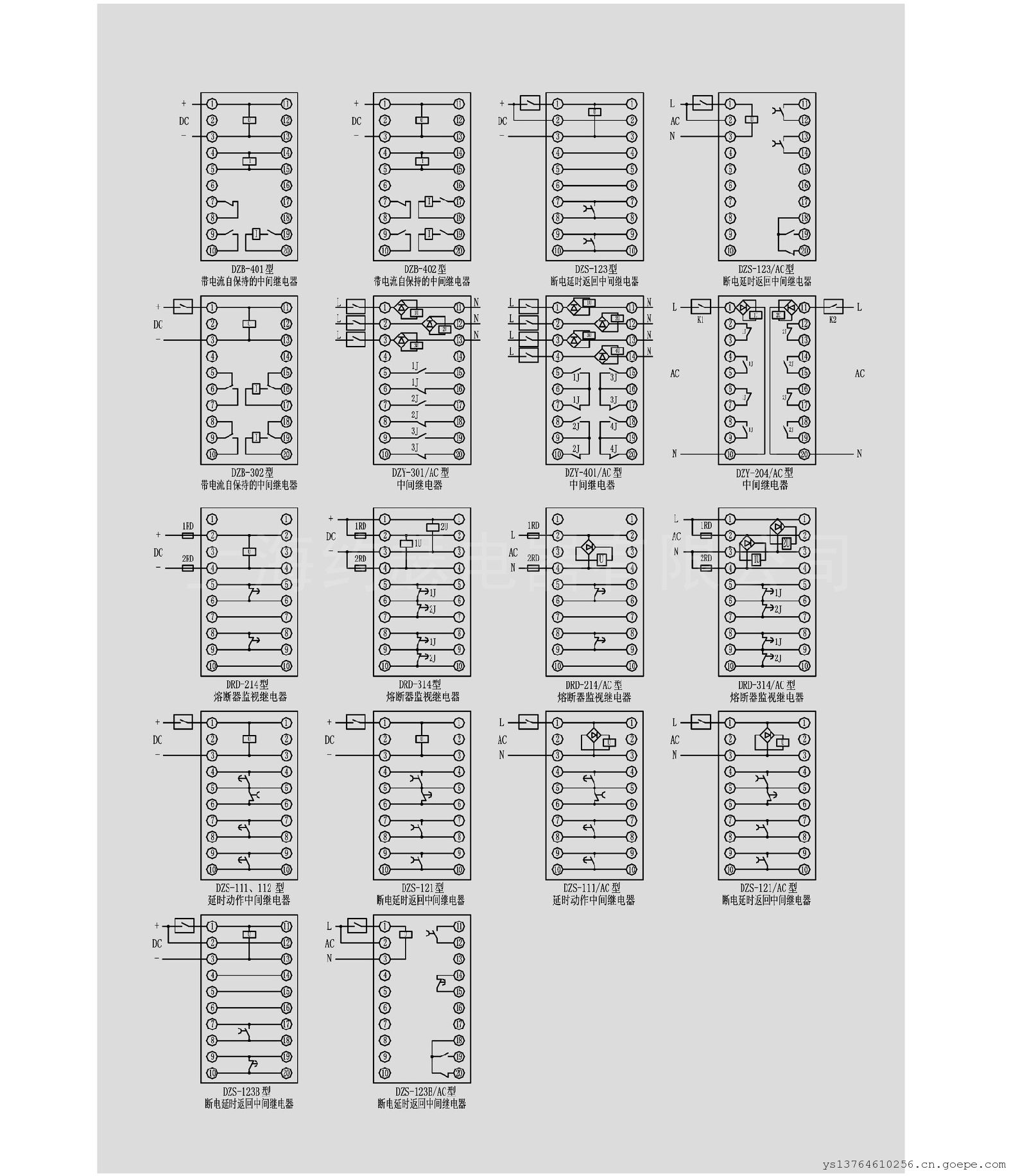

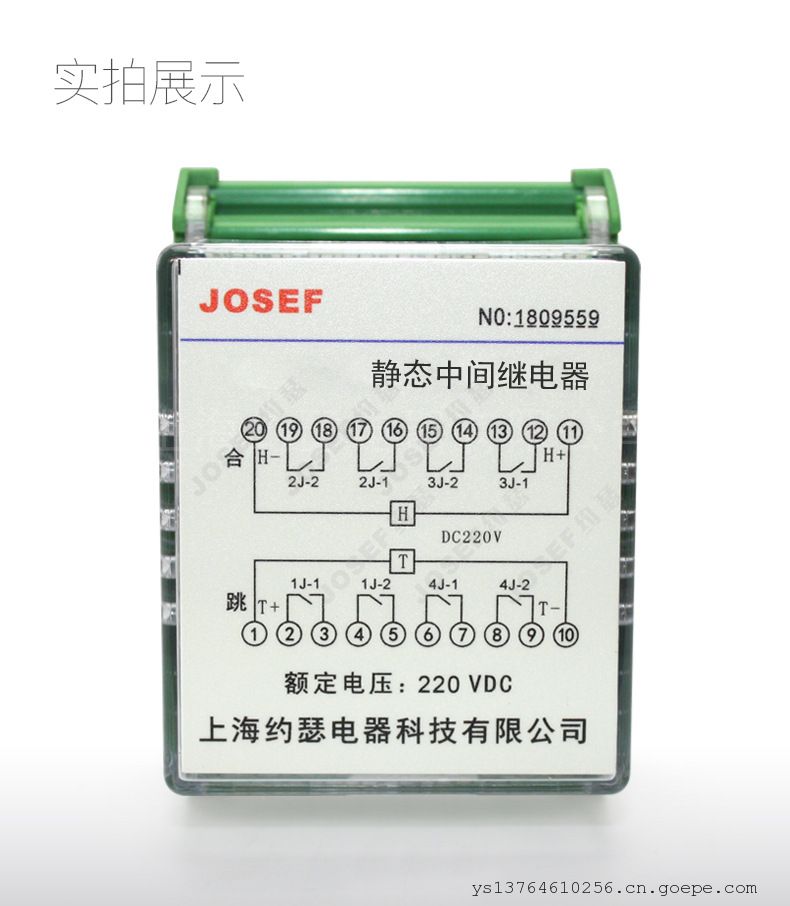

8 端子接线图
