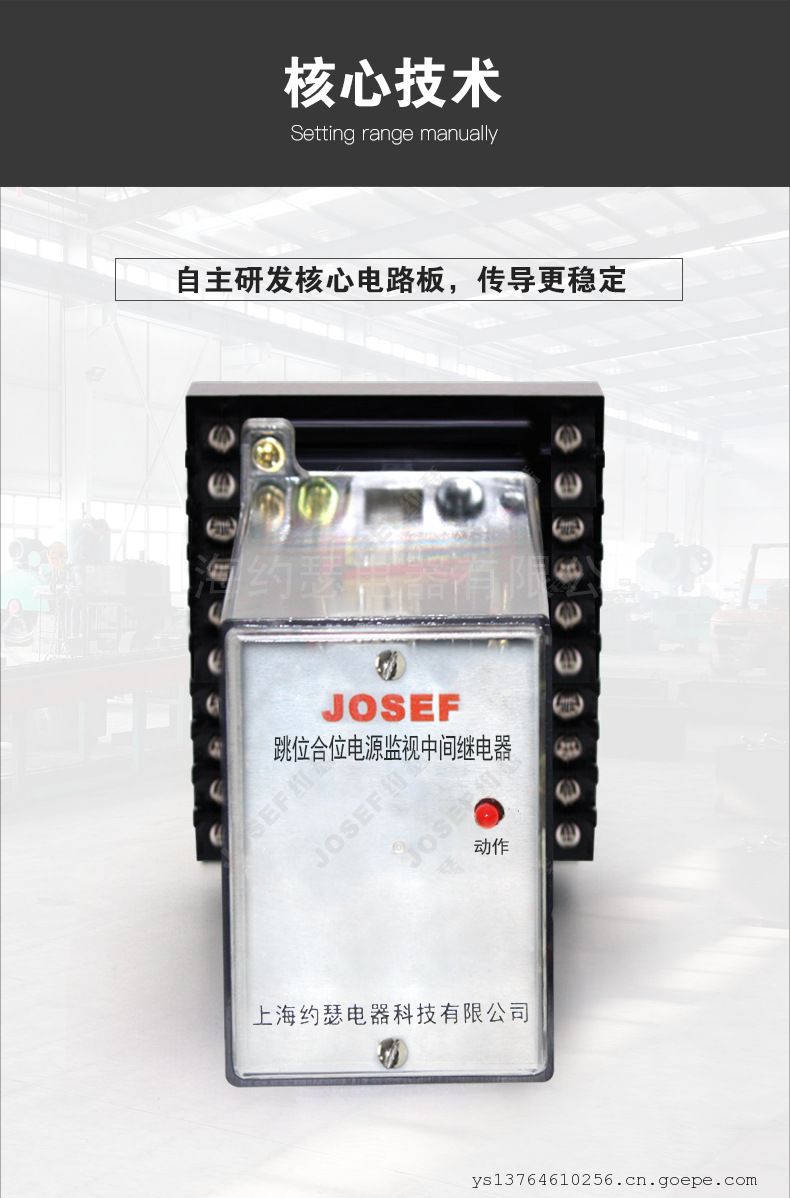

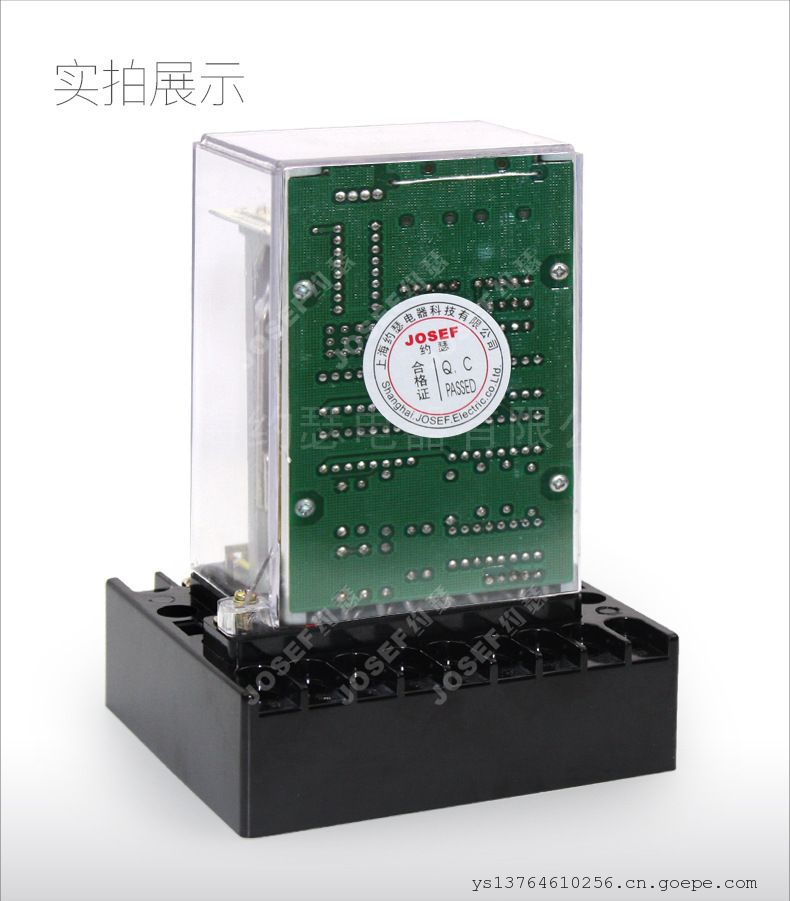

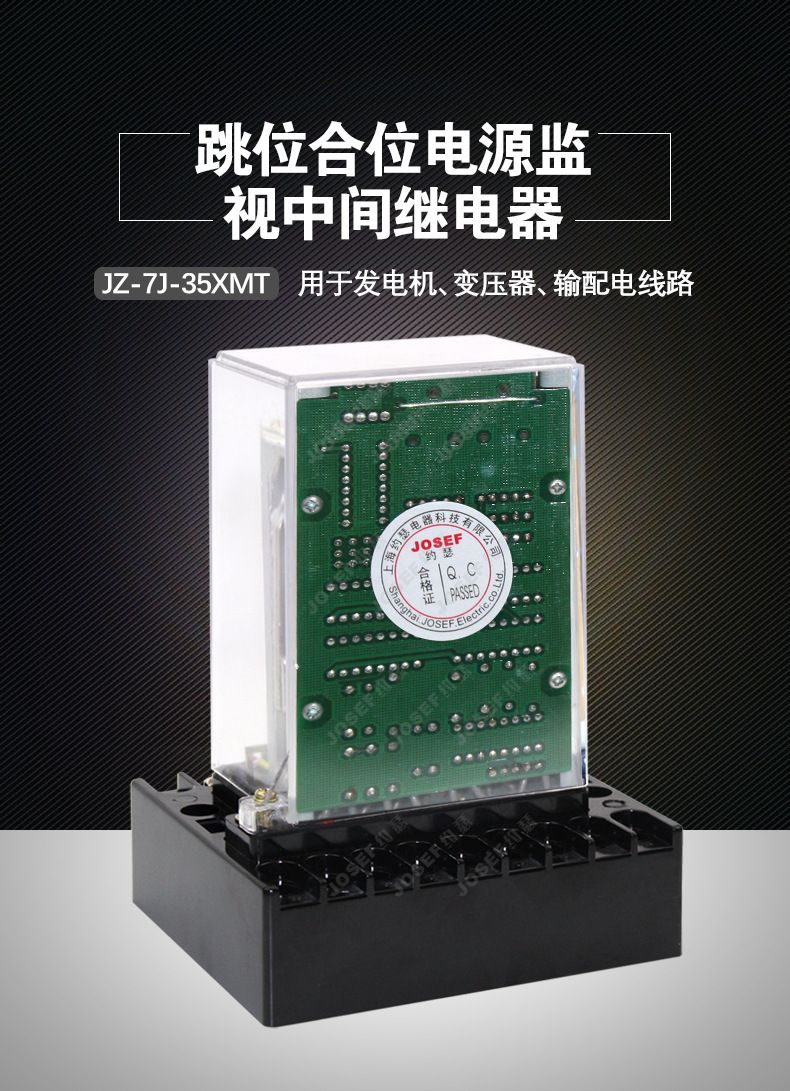

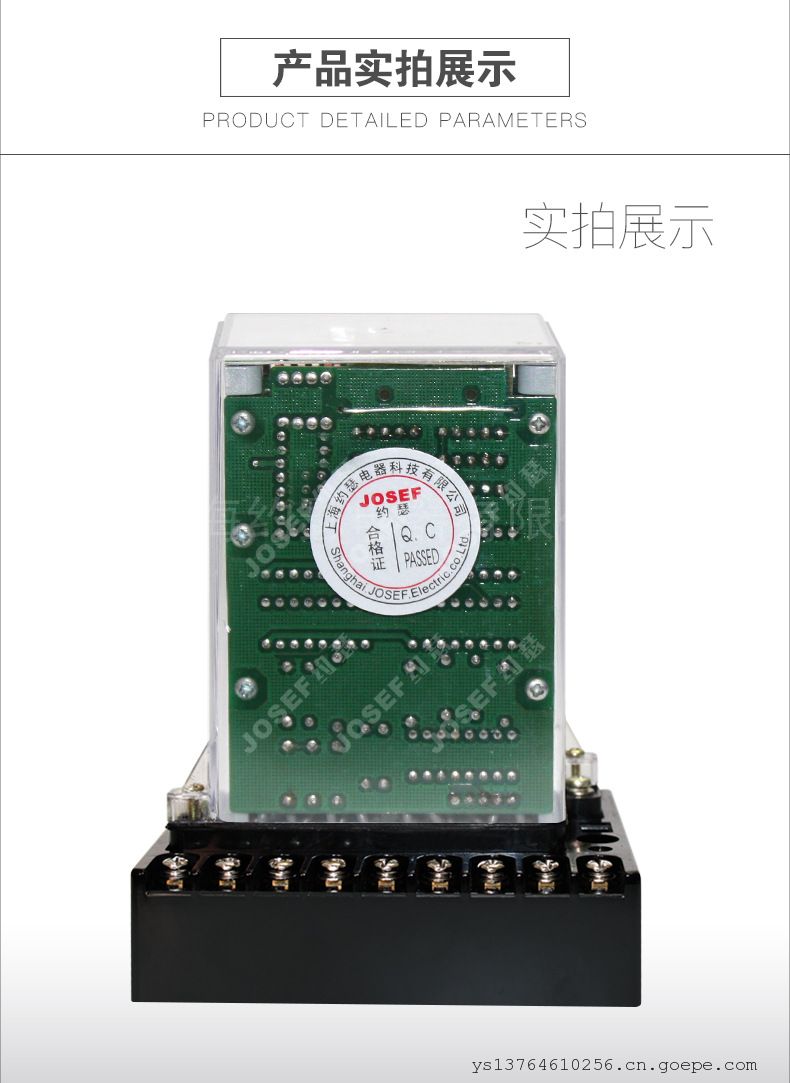

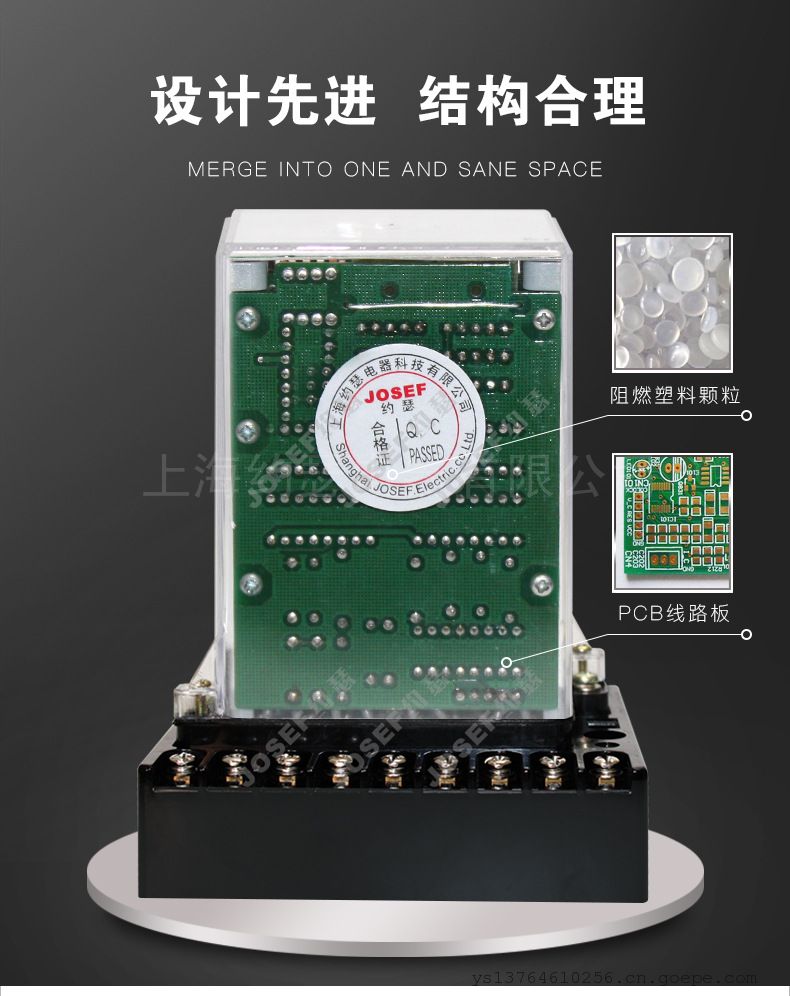

JOSEF约瑟JZ-7J-35XMT跳位合位监视继电器 AC220V 配板前接线底座

系列型号：

JZ-7Y-201XMT普通型跳位合位监视继电器；

JZ-7J-201XMT普通型跳位合位监视继电器；

JZ-7Y-203XMT普通型跳位合位监视继电器；

JZ-7J-203XMT普通型跳位合位监视继电器；

JZ-7Y-204XMT普通型跳位合位监视继电器；

JZ-7J-204XMT普通型跳位合位监视继电器；

JZ-7Y-35XMT普通型跳位合位监视继电器；

JZ-7Y-37XMT普通型跳位合位监视继电器；

JZ-7J-37XMT普通型跳位合位监视继电器；

JZ-7Y-38XMT普通型跳位合位监视继电器；

JZ-7J-38XMT普通型跳位合位监视继电器；

JZS-7/241XMT普通型跳位合位监视继电器；

JZS-7/243XMT普通型跳位合位监视继电器；

JZS-7/244XMT普通型跳位合位监视继电器；

JZS-7/2411XMT普通型跳位合位监视继电器；

JZS-7/343XMT普通型跳位合位监视继电器；

JZS-7/344XMT普通型跳位合位监视继电器；

JZS-7/347XMT普通型跳位合位监视继电器；


1 用途

JZ-7J-35XMT跳位，合位电源监视中间继电器专门用于开关合位监视、跳位监视、电源监视、断路器监视。本产品工作电流很小，能监视所有开关、断路器。工作电压通用性强。

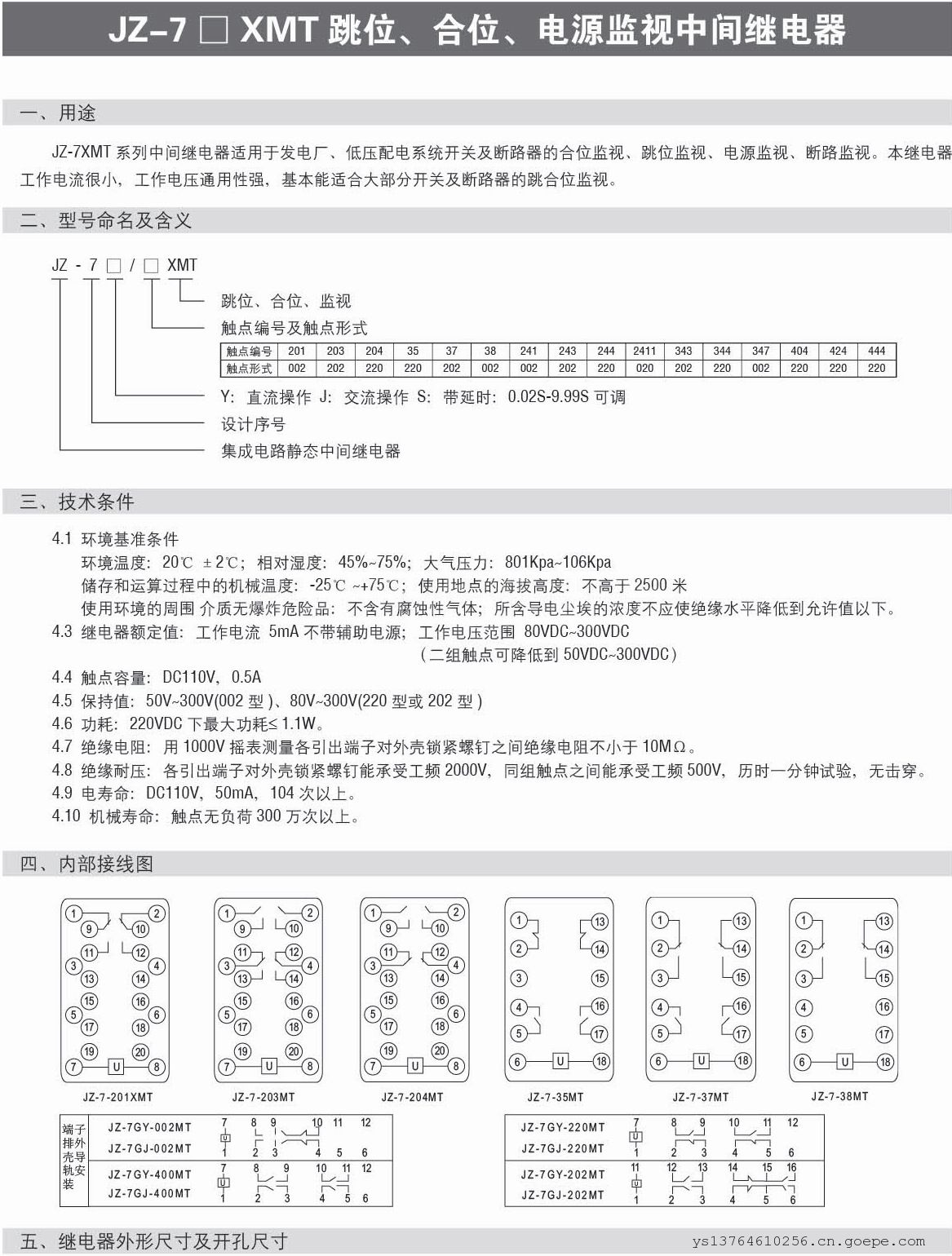

2 型号命名及含义

3 技术条件

采用高性能密封进口中间，防潮、防尘、不断线、可靠性高。

动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回（可控性）。

继电器动作后有灯光指示、有电源指示。

继电器的电气寿命和机械寿命长。

绝缘耐压水平高。触点接触电阻小。

抗干扰特性好，可适用于强干扰或电源电压质量很差的场所。

工作电流极小（≤5mA），工作电压范围较宽50V～300V（002型）、80V～300V（220型或202型）。XMT/XMS型跳位监视、合位监视、电源监视继电器

内部接线图

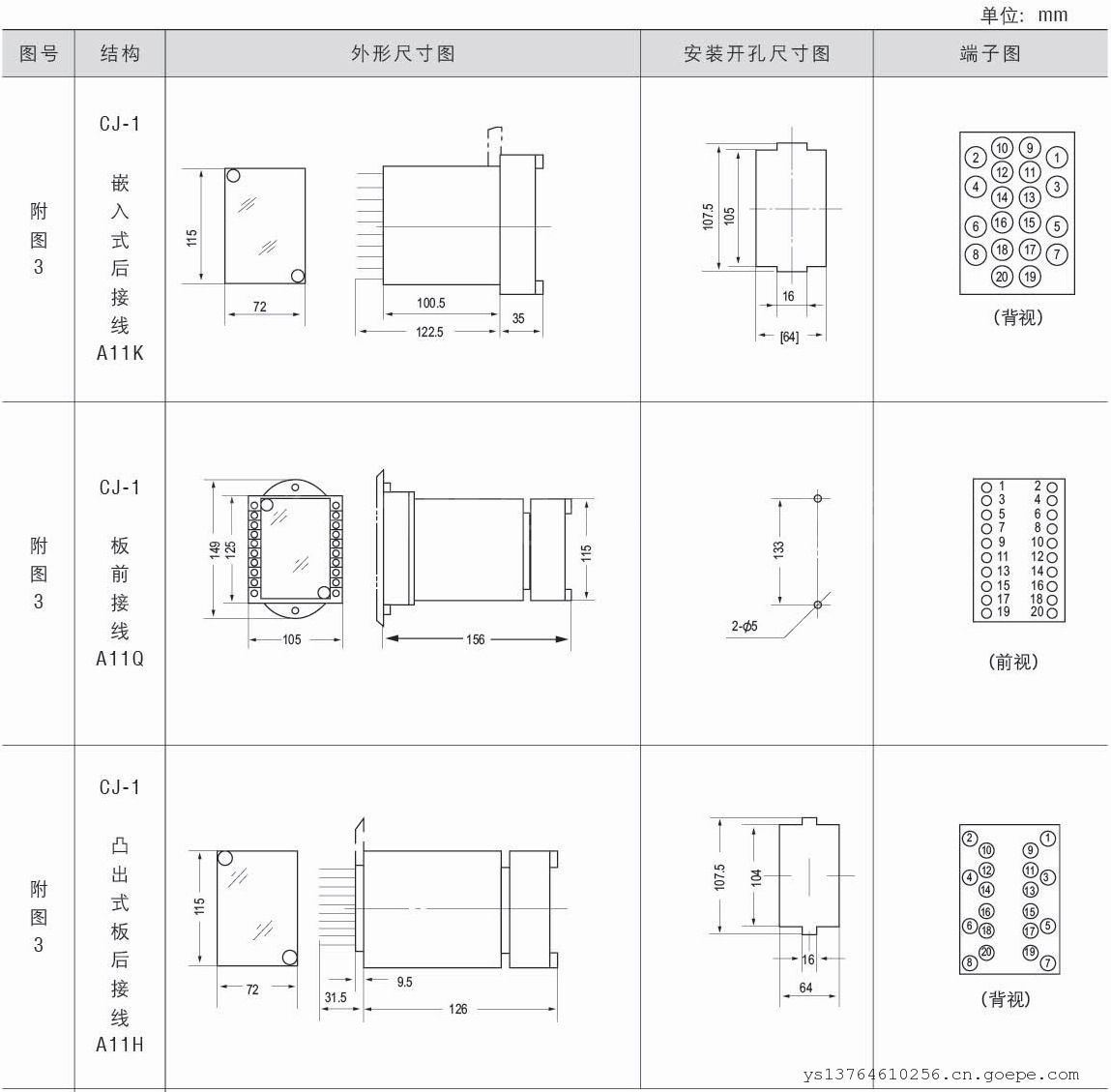

继电器外形尺寸及开孔尺寸

上海约瑟继电器事业部
