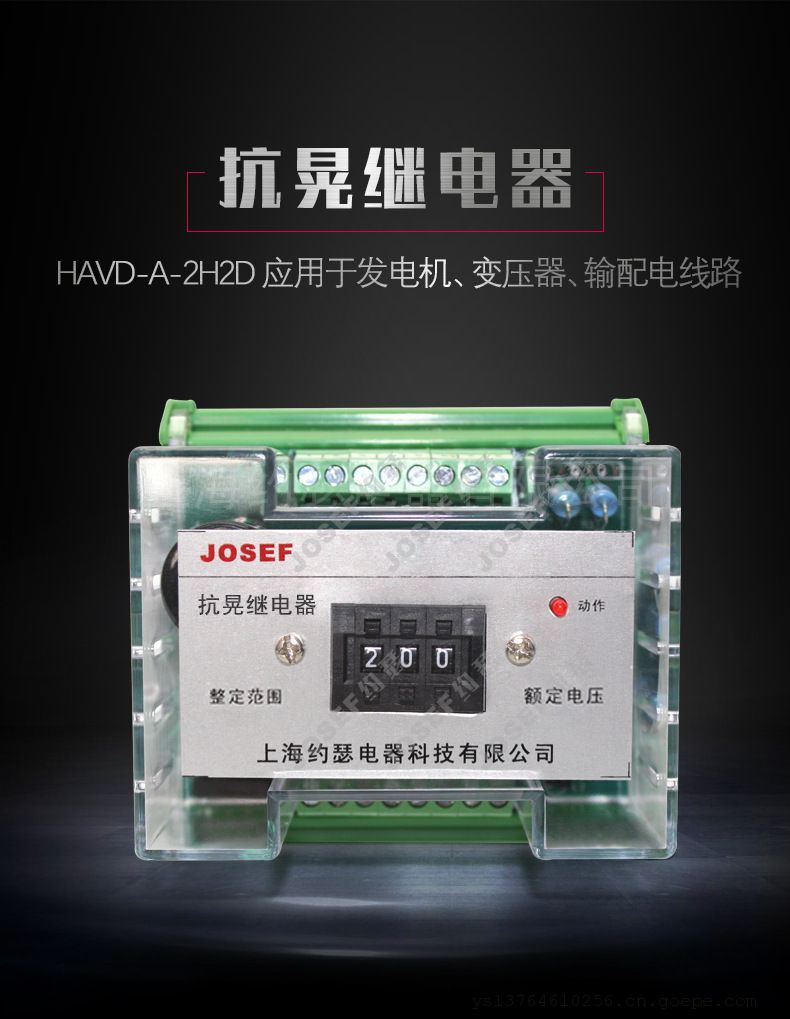

JOSEF约瑟HAVD-A-2H2D抗晃电继电器 2常开2常闭 220VAC

系列型号
HAVD-A-2H晃电继电器；
HAVD-A-2H2D晃电继电器；
HAVD-A-4H晃电继电器；
HAVD-A-3H1D晃电继电器；
HAVD-B-2H晃电继电器；
HAVD-B-2H2D晃电继电器；
HAVD-B-4H晃电继电器；
HAVD-B-3H1D晃电继电器；

用途
HAVD系列晃电继电器用于保证重要电动机在电源故障情况下能顺利自启动。
当电机有失电时，在0-10S(可调)时间内，输出接点保持闭合状态，着故障为晃电，则恢复供电后通过由本接点构成的自保持回路，电机重新启动；如故障为久性故障，则接点延时断开。（适用于交流50/60HZ）
技术参数
“晃电”允许时间：0-10S
额定电压：220VAC±10%
时间调整级差：1S
触点容量：在电压不大于250V时；触点长期接通电流为5A；在电压不大于250V时；电路时间常数L/R为5MS的直流电路中，触点断开容量为50W；在电压不大于250V时：功率因数COSφ为0.4的交流电路中，触点断开容量为250VA
介质强度：继电器各引出端子与外壳之间，应能承受50HZ、2KV，历时1分钟耐压试验而无击穿或闪络现象。
环境温度：-25℃-55℃
可安装于U型35导轨上
型号规格

接线图
21-22     装置工作电源
23-24     输入接触器常开接点
25-26,27-28    装置电源失电监视
1-12       为4付转换触点输出。当电机有电时，其动作情况如接触器辅助接点，当电机失电时，在0-9.99S（可调）时间内，输出触点保持动作 状态，若故障为晃电，则恢复供电后通过由本触点构成的自保持回路，电机重新启动，如果故障为久性故障，则触点延时断开。
注：采用本装置后，电机控制的自保持回路、电机运行信号、电机备投信号都应该使用本装置的接点。这是因为，当电机的停机事故属于晃电时，系统恢复供电后工作电机能重新起动，故不需要起动备用电机。
外形尺寸图

订货须知
订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
