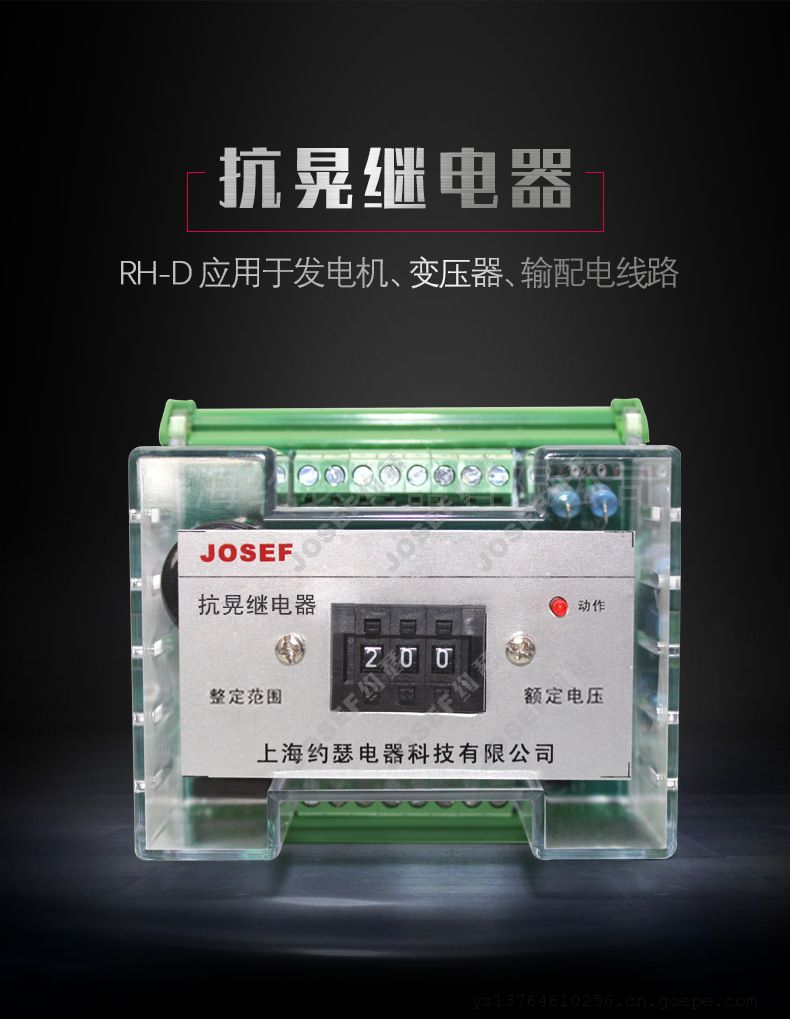

JOSEF约瑟RH-1D抗晃电时间继电器 AC220V 0~9.99S 导轨安装

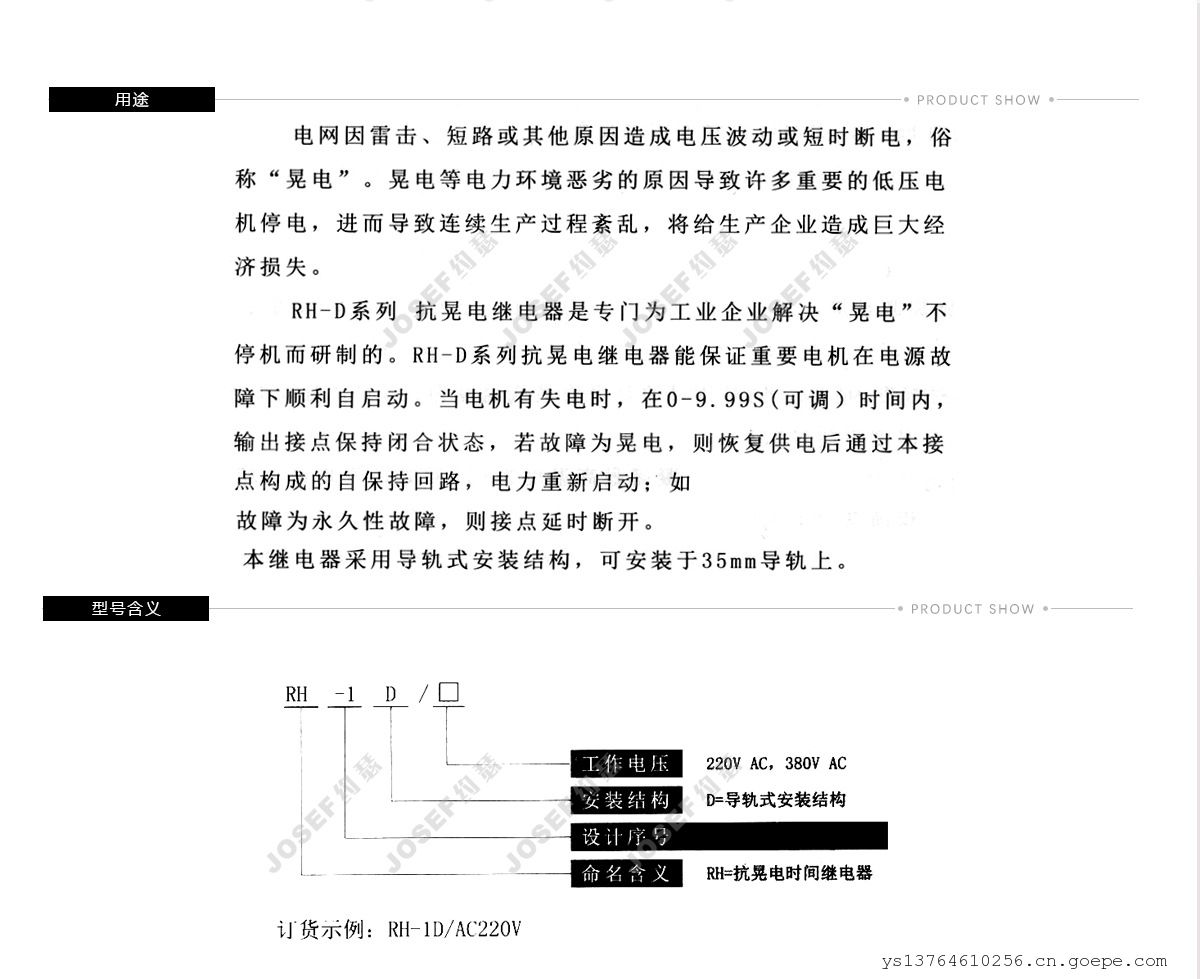

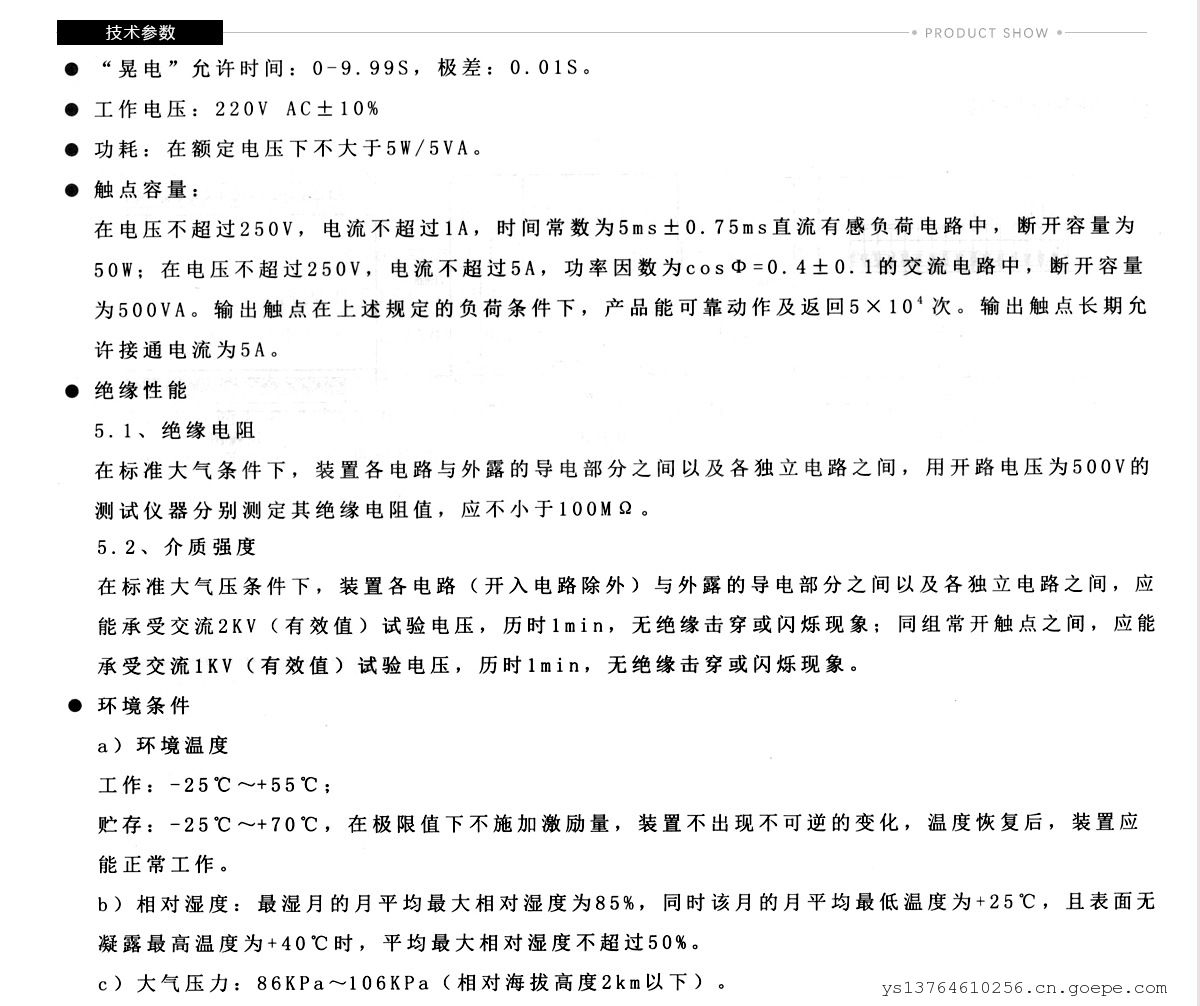

一、用途

■主要应用于电机、变压器等主设备以及输配电系统因雷击，短路造成电压波动或短时断电,俗称晃电.继电保护回路中。

■在检测到系统电压低于设定保护的晃电值时，能按预设方案，躲过知时晃电现象。

■装置晃电电压值或晃电时间设置可调，通用性强。

■可通过参数设定实现多种晃电电压值保护功能.

■采用数码管动态显示设定值或系统实际值。

■本产品采用行业内先进的单片机控制技术，选取进口控制芯片，工作稳定，可靠性强。

二、参数设置

■功能确认键:调出各项参数名称;进入调整后,可保存相关设置参数。

■调整:对相应设置为数据进行调整，累加。

■移位:进入参数具体数值;调整参数设置位。

■退出:返回到正常工作状态。

长按下设置键后，约3秒，数码管显示第-一个设置代码，表示已经进入调试状态。继续按下设置键,选择到需要修改的代码，按下“移位”键，进入代码数值修改模式，按下调整键，对数值进行调整，配合移位键移动闪烁光标修改完整的代码数值。

产品面板.上，共有4个可操作按键。功能如下:

■正常工作说明

在正常工作情况下，数码管将依次显示各项设置值，数码管左侧指示灯依次点亮。

■整定值、整定时间线性可调

晃电电压设置范围: 50-260VAC 延时时 间设定范围: 0.03-99.99S当实际电压值超过设定晃电值，且持续时 间超过对应的设定时间，不同的工作模式下装置将相应动作。

■过压、晃电失压工作模式可选

通过修改参数E0” ，实现过压或晃电失压模式切换。进入E0” 参数后，数码管显示。L0”表示晃电模式。

晃电模式:当对应电压低于晃电设定值，且持续时间超过延时设定时间，对应继电器立即动作输出。

■继电器动作方式可选

联动控制:当被测电压中，出现电压不在正常工作范围内，所有继电器同时输出。

继电器复位说明: ;在晃电模式下，当电压上升到设定电压的108%时，继电器立即复位。

■被测电压频率可选

通过修改参数FrE9"，实现测量电压频率的修改。进入FrE9"参数后，数码管显示50”或60”。

“50”表示要求输入被测电压的频率固定为50HZ，“60”表示要求输入被测电压的频率为60HZ。

■电压采样响应速度可选

通过修改参数“rE5P"，实现测量响应速度调整。进入“rE5P”参数后，数码管显示“1-9” 中任- -

数值，数值越大，表示响应速度越慢，数值越小，表示响应速度越快。推荐响应速度为“3-6” 之间。.

■清零操作

如果在没有电压输入的情况下，数码管在显示0是，出现数值波动，可进行清零操作。

操作步骤:在正常工作模式下，10 秒内无任何按键操作。点动按下“调整”键后，立即长按“移位”键，保持4秒以上，数码管左侧第二个小数点将点动闪烁一次，且各相显示将自动清零。

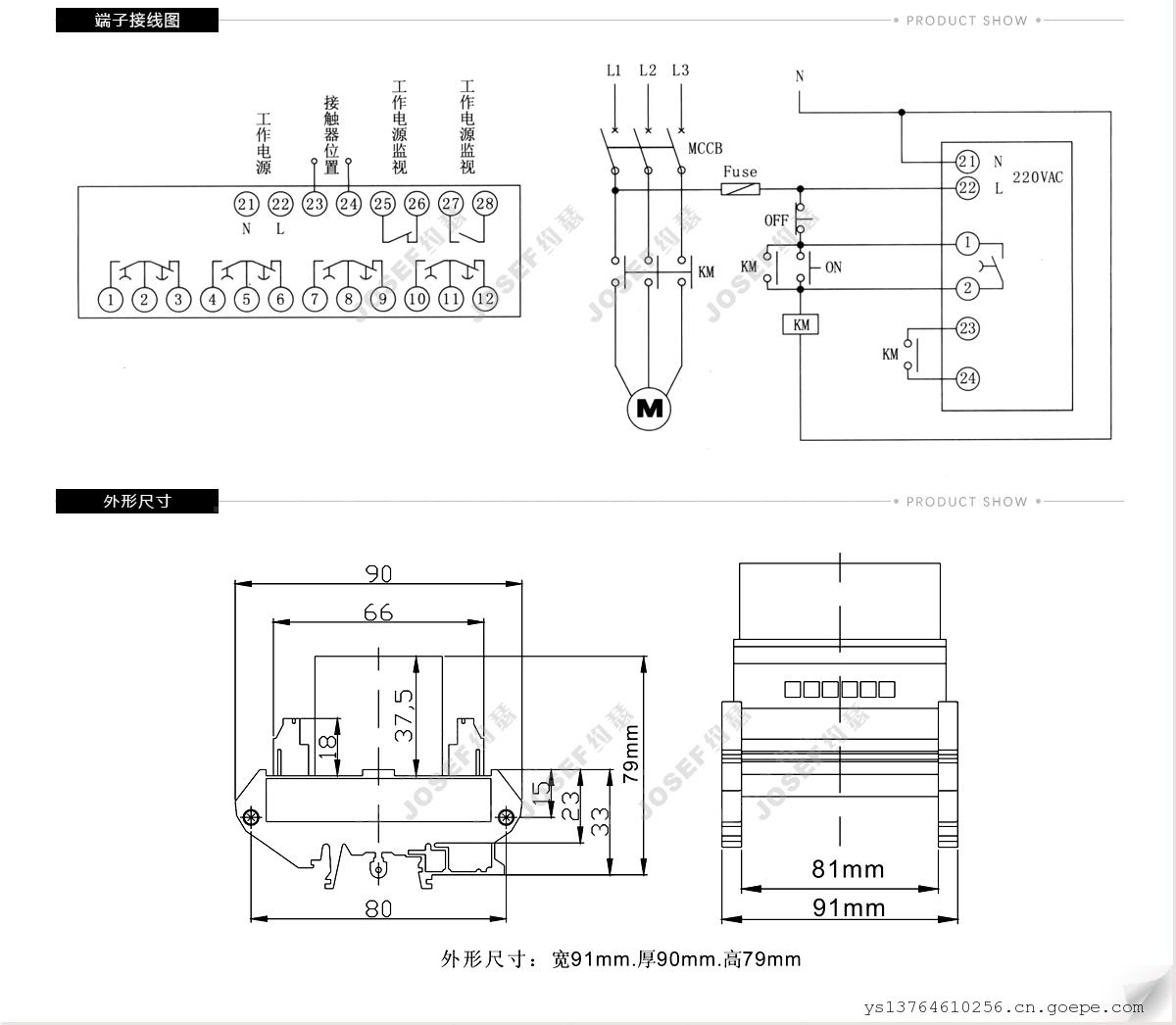

三、抗晃电继电器端子接线图

四、外形尺寸
