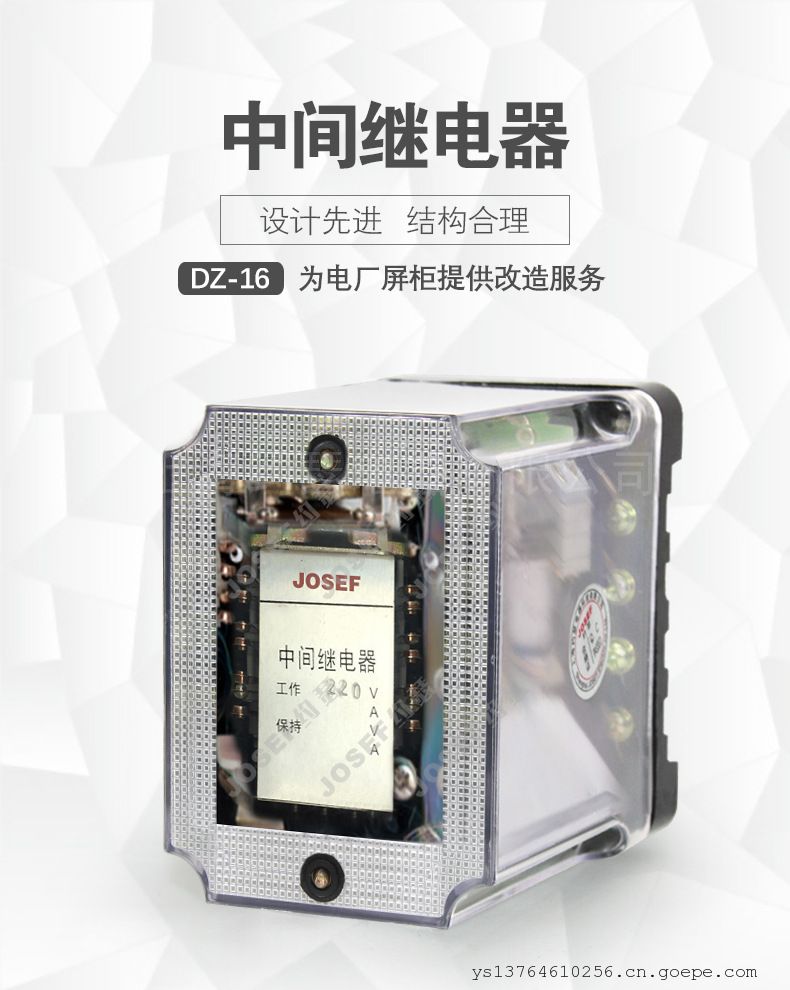

JOSEF约瑟DZ-16中间继电器 DC220V

JOSEF约瑟DZ-16中间继电器 DC220V
详细信息

品牌：JOSEF约瑟型号：DZ-16 应用领域：中间
产品系列：DZ系列 触点负载：40W 触点切换电流：220V

系列型号
DZ-15中间继电器；
DZ-16中间继电器；
DZ-17中间继电器；

一 ,产品说明
用于各种保护线路中，以增加主保护继电器的触点数量或触点容量。

二 ,主要技术参数

额定电压：DC12V、48V、110V、220V。
动作值：不大于70％额定电压值。
返回值：不小于额定值的5%。
动作时间：在额定值下不大于45ms。
返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms.
功率消耗：不大于7W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

三, 内部接线图

四, 外形及开孔尺寸
DZ-15采用BK-1壳体见附图4

4 订货须知
定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
