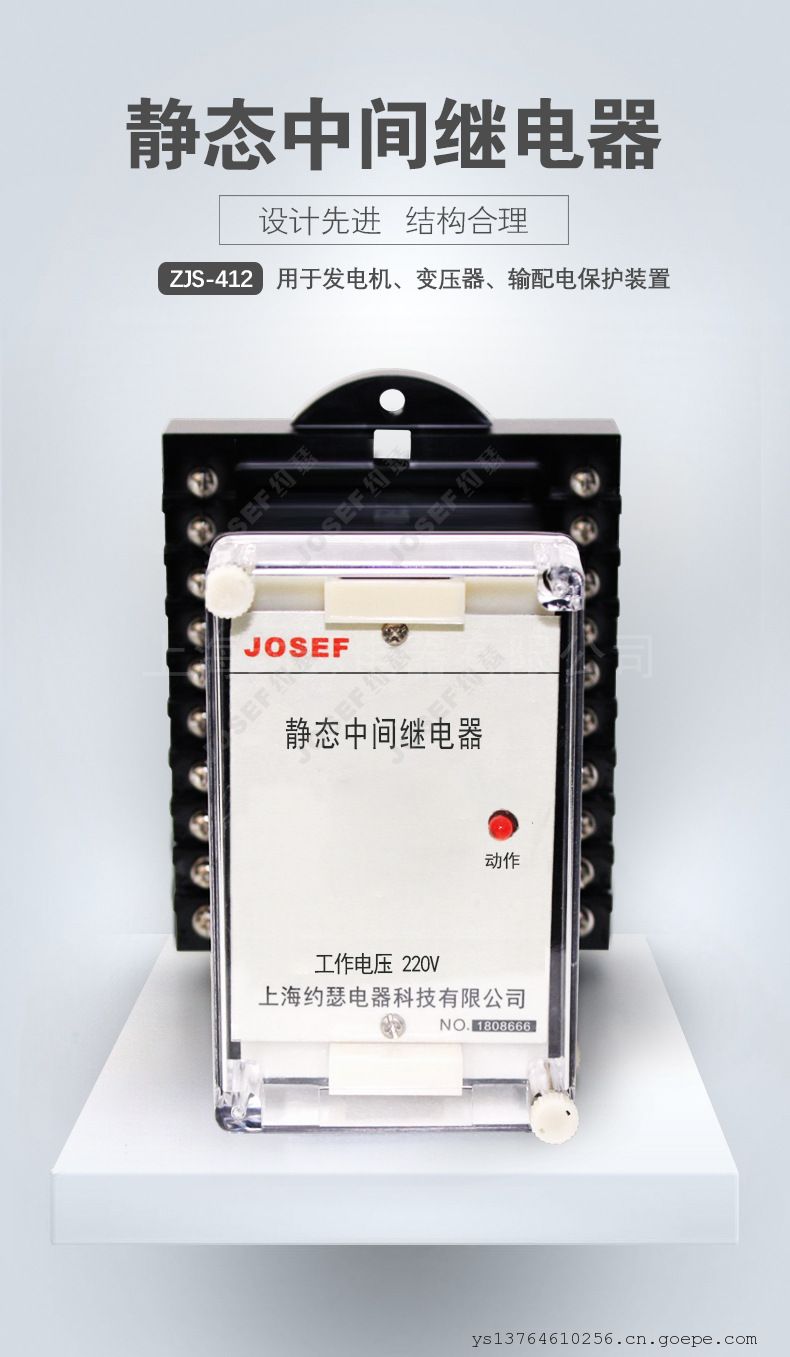

- JOSEF约瑟ZJS-412时间继电器 0.02-9.99s DC220V
详细信息
品牌:JOSEF约瑟 型号:ZJS-412 应用领域:中间 产品系列:ZJS系列 触点负载:40W 触点切换电流:220V
系列型号:
ZJS-411中间继电器;ZJS-412中间继电器;
ZJS-415中间继电器;ZJS-413中间继电器;
ZJS-414中间继电器;ZJS-416中间继电器;
ZJS-621中间继电器;ZJS-611中间继电器;
ZJS-612中间继电器;ZJS-613中间继电器;
1 用途
用于各种保护和自动控制装置中,以增加保护和控制回路的触点容量。
2 型号及规格
接点排列图以继电器铭牌标注为准。
3 主要性能
常规100V和220V的电磁型中间继电器所用导线很细,匝数也多,造成容易断线,可靠性低,动作时间和返回时间长等缺点。
本系列中间继电器采用静态电子控制回路控制多个密封进口中间同时导通或断开。具有以下性能和特点:
1、采用高性能密封继电器,防潮,防尘,不断线,可靠性高。
2、动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回(可控性)。
3、继电器动作后有灯光指示、有电源指示。
4、继电器的电气寿命和机械寿命长。
5、绝缘耐压水平高。触点容量大,触点接触电阻小。
6、抗干扰特性好,可适用于强干扰或电源电压质量很差的场所。
4 技术条件
4.1 环境基准条件 4.2 正常使用条件
环境温度:20℃±2℃ 环境温度:-25℃~+40℃
相对湿度:45%~75% 环境相对湿度:不大于90%
大气压力:80Kpa~106Kpa 大气压力:80Kpa~110Kpa
存储和运输过程中的极限温度:-25℃~+75℃
使用地点的海拔高度:不高于2500米
使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。
4.3 继电器额定值 额定电压值:6V,12V,24V,48V,110V,220V AC、DC;380VAC。
4.4 触点容量 在电压不大于250V,功率因数COSφ为1.0的交流电路中,可分断10A。
直流:普通型:接通DC220V,10A;断开DC220V,τ=5mS,50W负载。
B型:接通DC220V,10A;断开DC250V,τ=5mS,500W大容量触点,极限容量为1500W。
4.5 保持值 0.7~1.2倍额定电压 JZ-7系列快速中间继电器动作时间和返回时间不大于15mS。
4.6 功耗 在额定电压下不大于6W。
4.7 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
4.8 绝缘耐压 各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟试验,无击穿。
4.9 电寿命 A型:DC250V回路,切断电流τ=5mS,50W,〖10〗^4次以上;
B型: DC250V回路,切断电流τ=5mS,500W,〖10〗^4次以上;1500W,〖10〗^3次。
4.10 机械寿命 触点无负荷300万次以上。
时间继电器是电气控制系统中一个非常重要的元器件,在许多控制系统中,需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是,自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。
时间继电器的主要功能是作为简单程序控制中的一种执行器件,当它接受了启动信号后开始计时,计时结束后它的工作触头进行开或合的动作,从而推动后续的电路工作。一般来说,时间继电器的延时性能在设计的范围内是可以调节的,从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合,闭合一段时间后,再断开,先实现延时闭合后延时断开,但总体上说,通过配置一定数量的时间继电器和中间继电器都是可以做到的。
随着电子技术的发展,电子式时间继电器在时间继电器中已成为主流产品,采用大规模集成电路技术的电子智能式数字显示时间继电器,具有多种工作模式,不但可以实现长延时时间,而且延时精度高,体积小,调节方便,使用寿命长,使得控制系统更加简单可靠。
6, 外形尺寸和开孔尺寸
