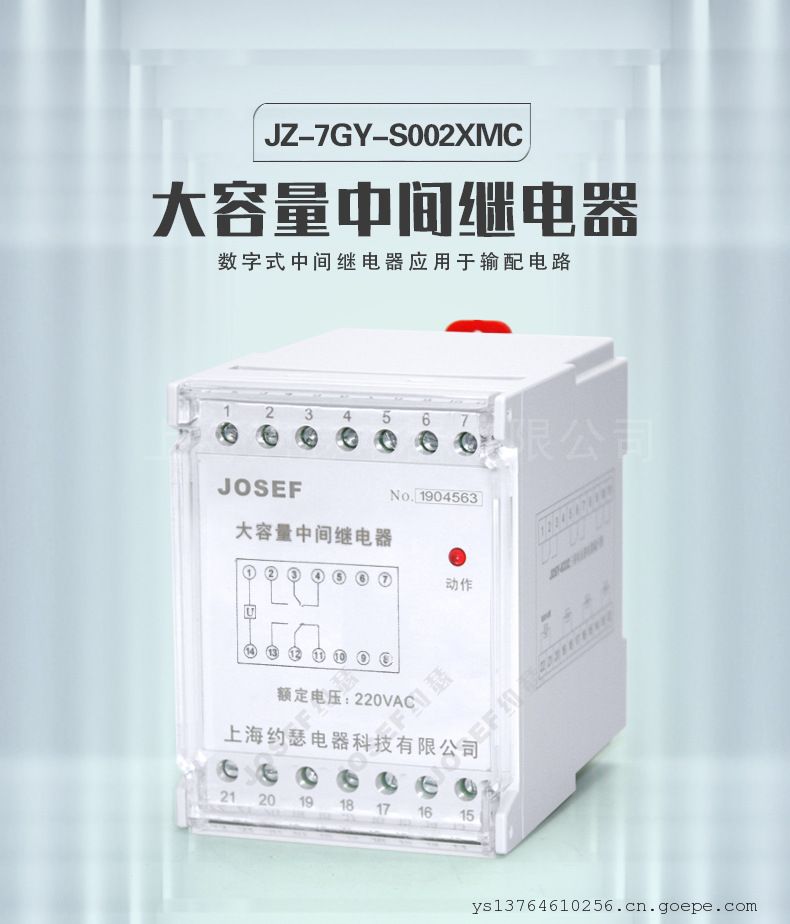

• JOSEF约瑟JZ-7GY-S002XMC跳位合位监视继电器 DC110V

    详细信息

     品牌:JOSEF约瑟  型号:JZ-7GY-S002XMC  应用领域:中间
     产品系列:JZ-7G系列  触点负载:40W  触点切换电流:220V











    系列型号:
    JZ-7Y-201XMC通用型跳位合位监视继电器;
    JZ-7J-201XMC通用型跳位合位监视继电器;
    JZ-7Y-203XMC通用型跳位合位监视继电器;
    JZ-7J-203XMC通用型跳位合位监视继电器;
    JZ-7Y-204XMC通用型跳位合位监视继电器;
    JZ-7J-204XMC通用型跳位合位监视继电器;
    JZ-7Y-35XMC通用型跳位合位监视继电器;
    JZ-7J-35XMC通用型跳位合位监视继电器;
    JZ-7Y-37XMC通用型跳位合位监视继电器;
    JZ-7J-37XMC通用型跳位合位监视继电器;
    JZ-7Y-38XMC通用型跳位合位监视继电器;
    JZ-7J-38XMC通用型跳位合位监视继电器;

    1用途
    用于开关合位监视、跳位监视、电源监视、断路器监视。本产品工作电流很小仅0.1mA。能监视所有开关、断路器。工作电压通用性强。但本产品须配-KM以便为继电器提供工作监视电源。

    2型号及规格
    型号说明

    3主要性能
    3.1采用高性能密封进口中间,防潮、防尘、不断线、可靠性高。
    3.2动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回(可控性IOO%)。
    3.3继电器动作后有灯光指示、有电源指示。
    3.4继电器的电气寿命和机械寿命长。
    3.5绝缘耐压水平高。触点接触电阻小。
    3.6抗干扰特性好,串联抗干扰电压可调整,可适用于强干扰或电源电压质量很差的场所。
    3.7工作电流极小,I=O.1mA,工作电压范围较宽,允许波动±20%。
    4技术条件
    4.1环境基准条件                   4.2正常使用条件
       环境温度:20℃±2℃             环境温度:25℃-+40℃
       相对湿度:45%-75%            环境相对湿度:不大于90%
       大气压力:80Kpa-106Kpa      大气压力:80Kpa-IIOKpa
       存储和运输过程中的极限温度:-25℃-+75℃
       使用地点的海拔高度:不高于2500米
       使用环境的周围介质无危险品:不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低

    到允许值以下。
    4.3继电器额定值:工作电流0.1mA,脉冲监测型,适用所有断电器、开关,需配电源。
       额定电压:11OVDC 220VDC 220VAC 380VAC允许±20%波动
    4.4触点容量:250VDC,0.1A
       触点禁止打绝缘耐压,仅限使用于信号回路。
    4.5保持值  0. 7-1.2倍额定电压
    4.6功耗:低工作电流:220VDC下不大于0.9W
    4.7绝缘电阻  用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1OMΩ。
    4.8绝缘耐压
     各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频IOOOV,历时一分钟试验,无击穿。

    4.9电寿命XMC型:DClIOV,0.2A,10000次以上。
    4. 10机械寿命  触点无负荷300万次以上
    5  内部接线图(俯视图)

    6  继电器外形尺寸和开了尺寸见附录图JZ-7J-35XMC;JZ-7Y-201XMC
    JZ-7□-2、JZS-7/2   CJ-1外壳   见附录1.图3
    JZ-7□-3、JZS-7/3   JK-1外壳   见附录1.图2

    7  订货须知
      订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
