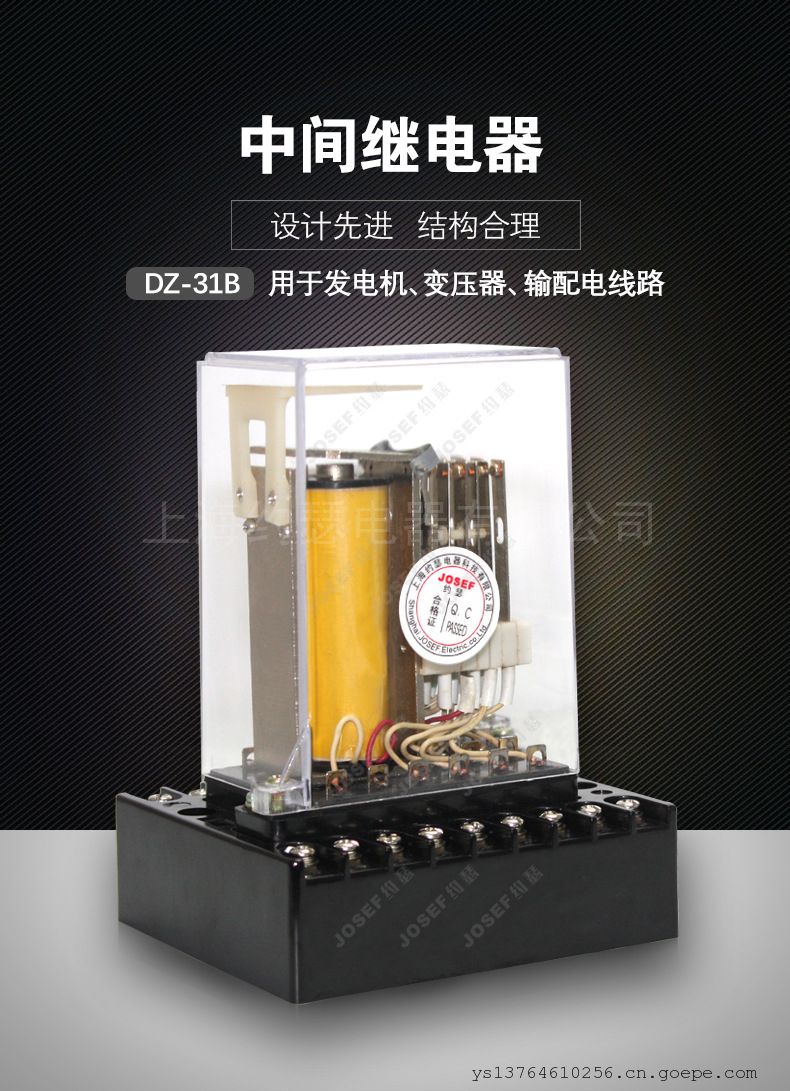

JOSEF约瑟DZ-31B中间继电器 DC220V 触点形式1开1闭

系列型号
DZ-31B中间继电器；
DZ-31BG中间继电器；
DZ-32B中间继电器；
DZ-32BG中间继电器；

一、用途
DZ系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
二、主要技术参数
额定电压值30~70%。
返回值：不小于额定值的5%。
动作时间：在额定电压下，动作时间不大于45ms。
返回时间：不大于60ms。
功率消耗：不大于7W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为
50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
三内部接线图及外引接线图

四、外形及开孔尺寸
DZ-31BG采用JK-1壳体，详见下图（板前接线外形图详见附图2）
