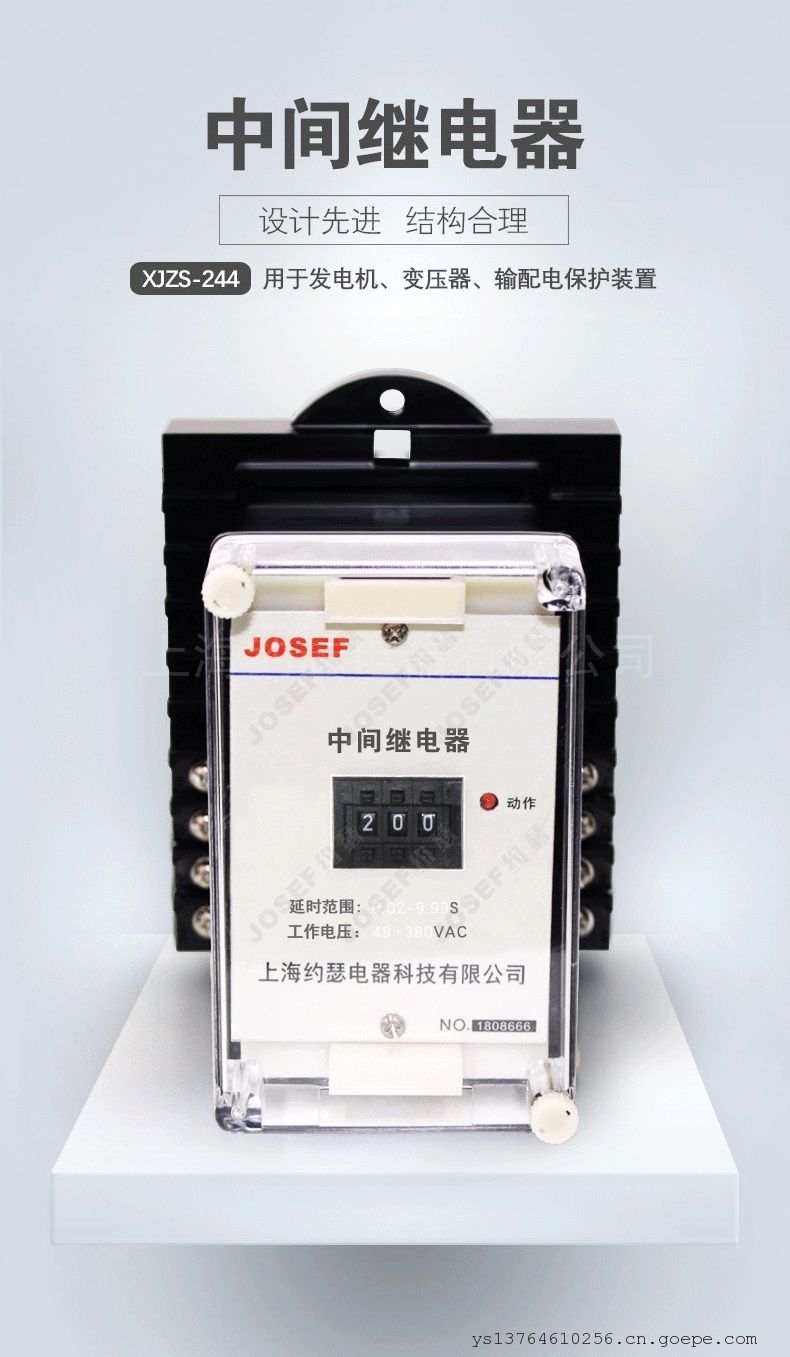

JOSEF约瑟XJZS-244静态可调延时中间继电器

用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。延时类型可分为可调动作延时和可调返回延时。

延时类型：可调返回延时延时范围：15mS～3S、15mS～5S、15mS～10S触点形式：2常开2常闭

为静态储能延时中间继电器，可通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。主要特点如下所示：
●防潮、防尘、不断线，可靠性高，动作和返回时间快。
●继电器动作后有灯光指示，有电源指示。
●触点容量大，触点接触电阻小。
●电气寿命和机械寿命长。
●绝缘耐压高。

●交流额定电压值：6V、12V、24V、48V、110V、220V。
●直流额定电压值：380V。
●A型触点容量：接通DC220V，10A；断开DC220V，τ=5mS，50W负载。
●B型触点容量：接通DC220V，10A；断开DC250V，τ=5mS，500W大容量触点，容量1500W。●保持值 0.7～1.2倍额定电压，动作延时≤20mS，较小可调返回延时≤20mS。
●功率消耗：在额定电压下不大于5W。
●触点长期允许接通电流：5A。
●绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
●绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿。
●A型电寿命：DC250V回路，切断电流τ=5mS，50W，104次以上；
●B型电寿命：DC250V回路，切断电流τ=5mS，500W，104次以上；1500W，104次以上。
●机械寿命：触点无负荷300万次以上。
●延时范围：1类延时（15mS～3S）、2类延时（15mS～5S）、3类延时（15mS～10S），无特殊申明的，均按1类延时做。
●环境温度：20℃±2℃。
●相对湿度：45％～75％，不大于90％。
●海拔高度：不高于2500米。
