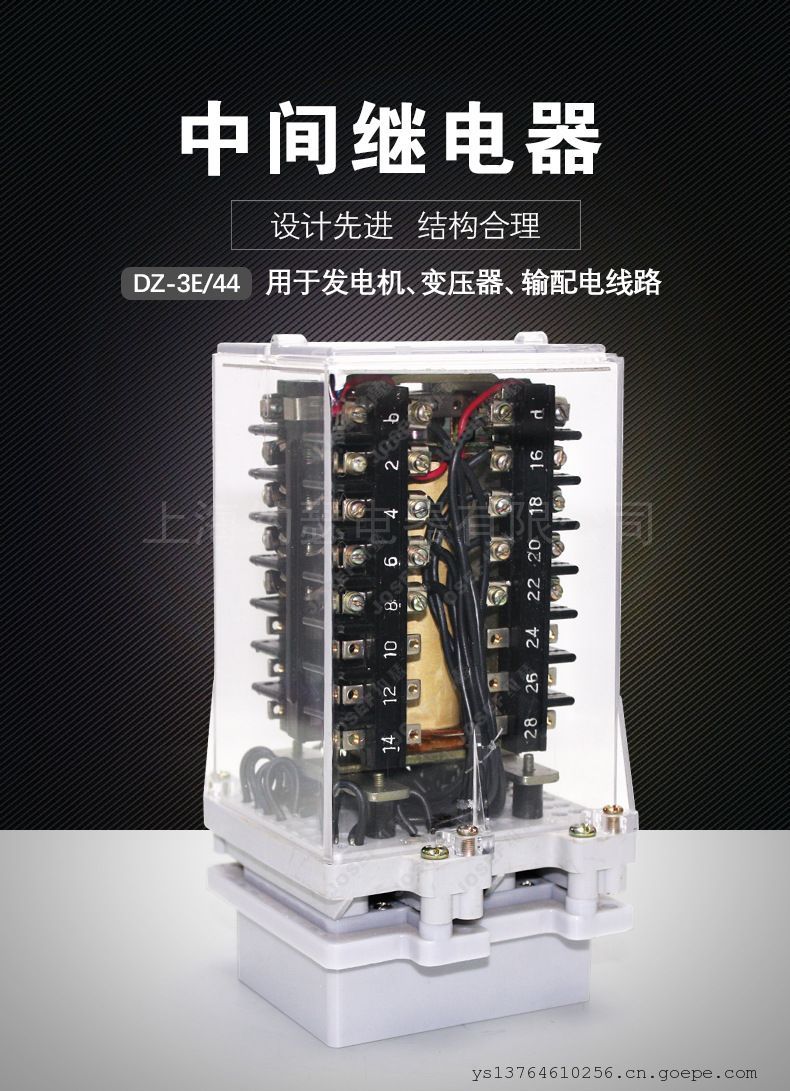

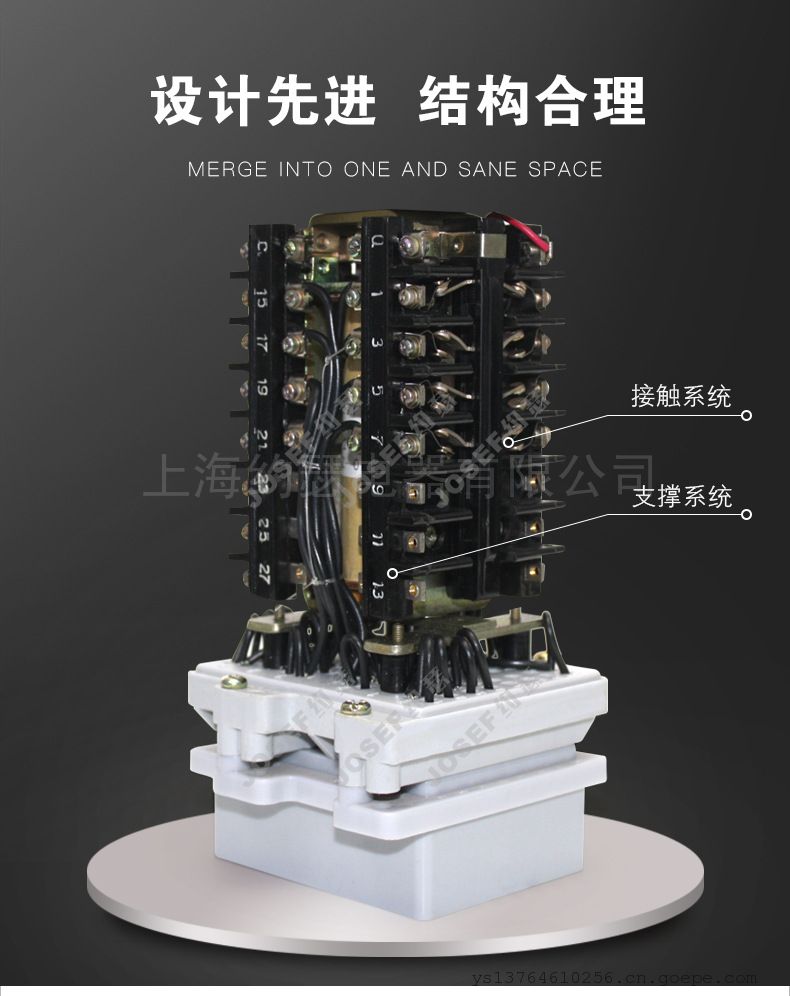

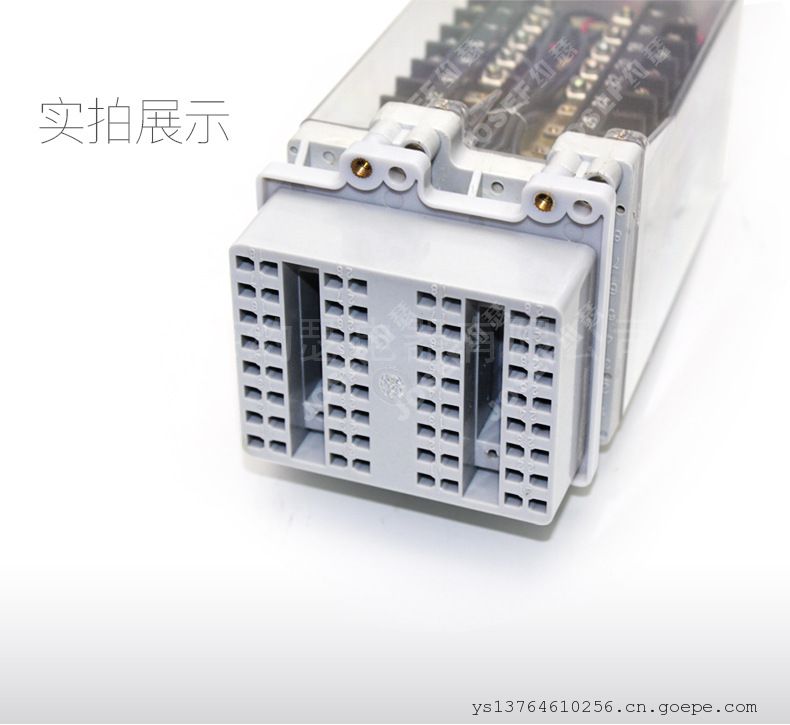

JOSEF约瑟DZ-3E/44中间继电器 DC220V 板前接线 导轨安装

系列型号

DZ-3E/26、26J中间继电器；

DZ-3E/44、44J中间继电器；

DZ-3E/62、62J中间继电器；

DZ-3E/08、08J中间继电器；

DZ-3E/80、80J中间继电器；

DZ-3E/71、71J中间继电器；

DZ-3E/A4、A4J中间继电器；

DZ-3E/4A、4AJ中间继电器；

一、应用范围

是一种电磁型螺管式多触点交、直流辅助继电器。用于继电保护与自动控  制系统中，以增加触点的数量及容量。DZ-3E型用于直流回路，DZ-3E/J型用于交流回路。

二、主要技术参数

● 额定电压：AC 220V、110V、48V、24V； DC 220V、

110V、48V、24V。

● 接点形式：8动合；6动合2动断；4动合4动断；2动合6动断；

8动断；7动合1动断；10动合4动 断；4动合10动断；7动合7动断。

● 动作值：直流继电器动作电压不大于70％额定电压；交流

继电器动作电压不大于85％额定电压。

● 动作时间：不大于50ms。

● 功率消耗：不大于11W。

● 触点容量：在电压不超过250V，电流不超过5A，时间常数

为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

● 介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压 历时1分钟试验而无绝缘击穿或闪络现象。

三、内部接线图

四、外形及开孔尺寸

六 订货须知

订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
