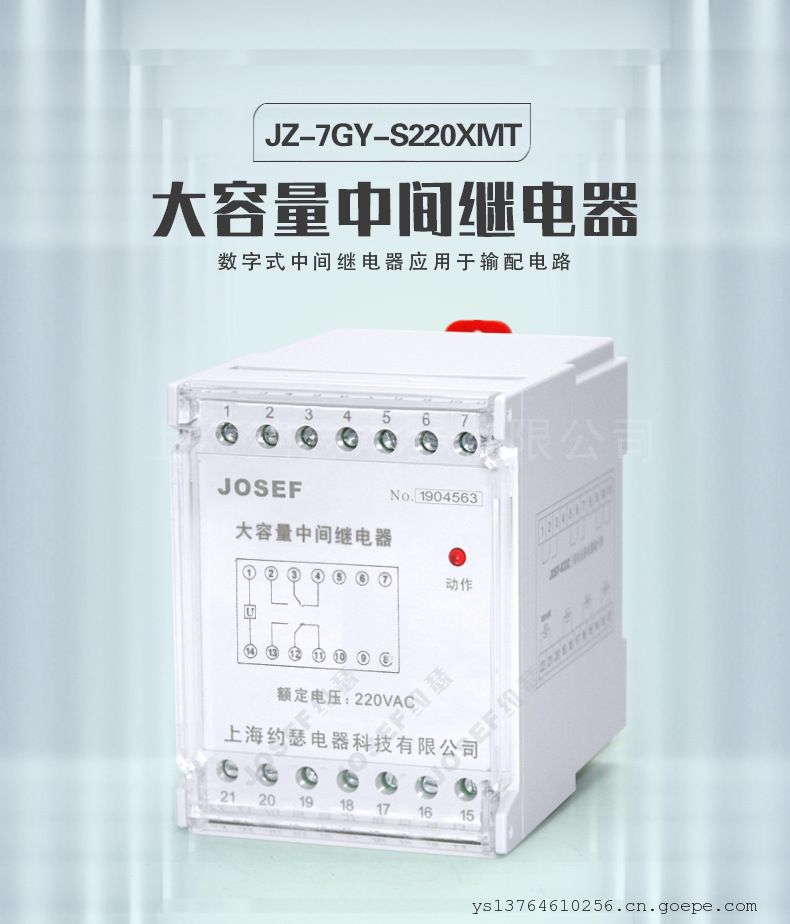

JOSEF约瑟JZ-7GY-S220XMT跳位合位监视继电器 DC220V

系列型号：

JZ-7GY-S002XMT跳位、合位、电源监视继电器；

JZ-7GJ-S002XMT跳位、合位、电源监视继电器；

JZ-7GY-S400XMT跳位、合位、电源监视继电器；

JZ-7GJ-S400XMT跳位、合位、电源监视继电器；

JZ-7GY-S220XMT跳位、合位、电源监视继电器；

JZ-7GJ-S220XMT跳位、合位、电源监视继电器；

JZ-7GY-S202XMT跳位、合位、电源监视继电器；

JZ-7GJ-S202XMT跳位、合位、电源监视继电器；

JZ-7GY-S002XMC跳位、合位、电源监视继电器；

JZ-7GJ-S002XMC跳位、合位、电源监视继电器；

JZ-7GY-S220XMC跳位、合位、电源监视继电器；

JZ-7GY-S220XMS跳位、合位、电源监视继电器；

JZ-7GJ-S220XMC跳位、合位、电源监视继电器；

1用途
用于开关合位监视、跳位监视、电源监视、断路器监视。本产品工作电流很小仅0.1mA。能监视所有开关、断路器。工作电压通用性强。但本产品须配-KM以便为继电器提供工作监视电源。

2型号及规格
型号说明

3主要性能
3.1采用高性能密封进口中间，防潮、防尘、不断线、可靠性高。
3.2动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回(可控性IOO%)。
3.3继电器动作后有灯光指示、有电源指示。
3.4继电器的电气寿命和机械寿命长。
3.5绝缘耐压水平高。触点接触电阻小。
3.6抗干扰特性好，串联抗干扰电压可调整，可适用于强干扰或电源电压质量很差的场所。
3.7工作电流极小，I=O.1mA，工作电压范围较宽，允许波动±20%。
4技术条件
4.1环境基准条件                   4.2正常使用条件
   环境温度：20℃±2℃             环境温度：25℃-+40℃
   相对湿度：45%-75%            环境相对湿度：不大于90%
   大气压力：80Kpa-106Kpa      大气压力：80Kpa-IIOKpa
   存储和运输过程中的极限温度：-25℃-+75℃
   使用地点的海拔高度：不高于2500米
   使用环境的周围介质无危险品：不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低

到允许值以下。
4.3继电器额定值：工作电流0.1mA,脉冲监测型，适用所有断电器、开关，需配电源。
   额定电压：11OVDC 220VDC 220VAC 380VAC允许±20%波动
4.4触点容量：250VDC，0.1A
   触点禁止打绝缘耐压，仅限使用于信号回路。
4.5保持值  0. 7-1.2倍额定电压
4.6功耗：低工作电流：220VDC下不大于0.9W
4.7绝缘电阻  用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1OMΩ。
4.8绝缘耐压
 各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频IOOOV，历时一分钟试验，无击穿。

4.9电寿命XMC型：DClIOV，0.2A，10000次以上。
4. 10机械寿命  触点无负荷300万次以上
5  内部接线图（俯视图）

6  继电器外形尺寸和开了尺寸见附录图JZ-7J-35XMC;JZ-7Y-201XMC
JZ-7□-2、JZS-7/2   CJ-1外壳   见附录1.图3
JZ-7□-3、JZS-7/3   JK-1外壳   见附录1.图2

7  订货须知
  订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
