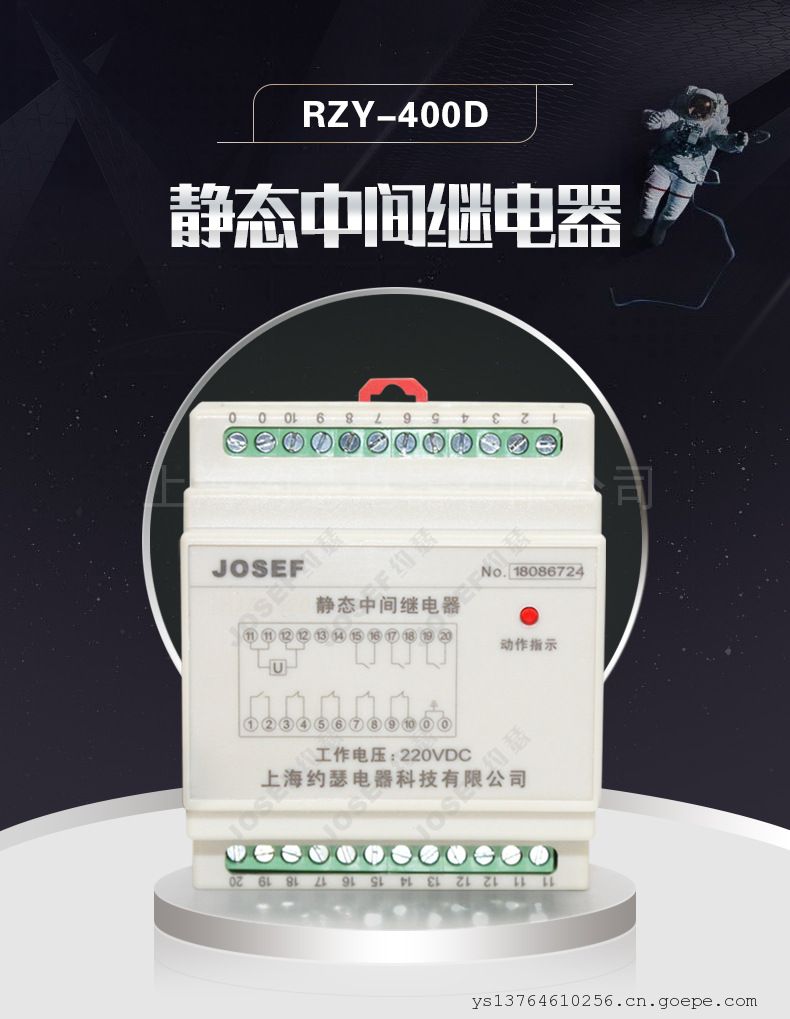

JOSEF约瑟RZYJ2-440D静态中间继电器 AC220V

     RZY-D、RZY2-D系列中间继电器用于各种保护和自动控制线路中作为辅助继电器，以增加接点的数量及接点容量。是电力系统中间继电器更新产品。

     RZY-D、RZY2-D系列中间继电器是采用导轨式安装结构，体积小，安装方便。

额定值

1.1额定电压DC:12V、24V、48V、110V、220V:

AC:110V、220V、380V。

1.2动作值:动作电压直流应不大于额定电压70%，交流应不大于额定电压80%;

1.3返回值:返回电压应不小于10%额定电压。

1.4直流:动作时间和返回时间大不于15ms。

交流:动作时间和返回时间大不于25ms。

交流:动作时间和返回时间大不于25ms。

功耗

在额定电压下不大于5W/5VA。

触点容量:

在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W;在电压不超过250V阻性负荷下，断开10A;在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4士0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X104次。输出触点长期允许接通电流为5A。

绝缘性能

绝缘电阻

在标准大气条件下，装置各电路与外露的导电部分之间以及各独立电路之间，用开路电压为500V的测试仪器分别测定其绝缘电阻值，应不小于100M2。

介质强度

在标准大气压条件下，装置各电路(开入电路除外)与外露的导电部分之间以及各独立电路之间，应能承受交流2kV(有效值)试验电压，历时1min,无绝缘击穿或闪烁现象;同组常开触点之间，应能承受交流1kV(有效值)试验电压，历时1min,无绝缘击穿或闪烁现象。

防护等级

防护等级达到IP61。

机械稳定性

装置的抗振动性能符合GB/T11287-2000的规定。

环境条件

a)环境温度

工作:-25℃~+55C;

贮存:-25~+70，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作。

b)相对湿度

湿月的月平均相对湿度为85%，同时该月的月平均温度为+25℃，且表面无凝露温度为+40℃时，平均相对湿度不超过50%。

c)大气压力:86kPa~106kPa(相对海拔高度2km以下)。
