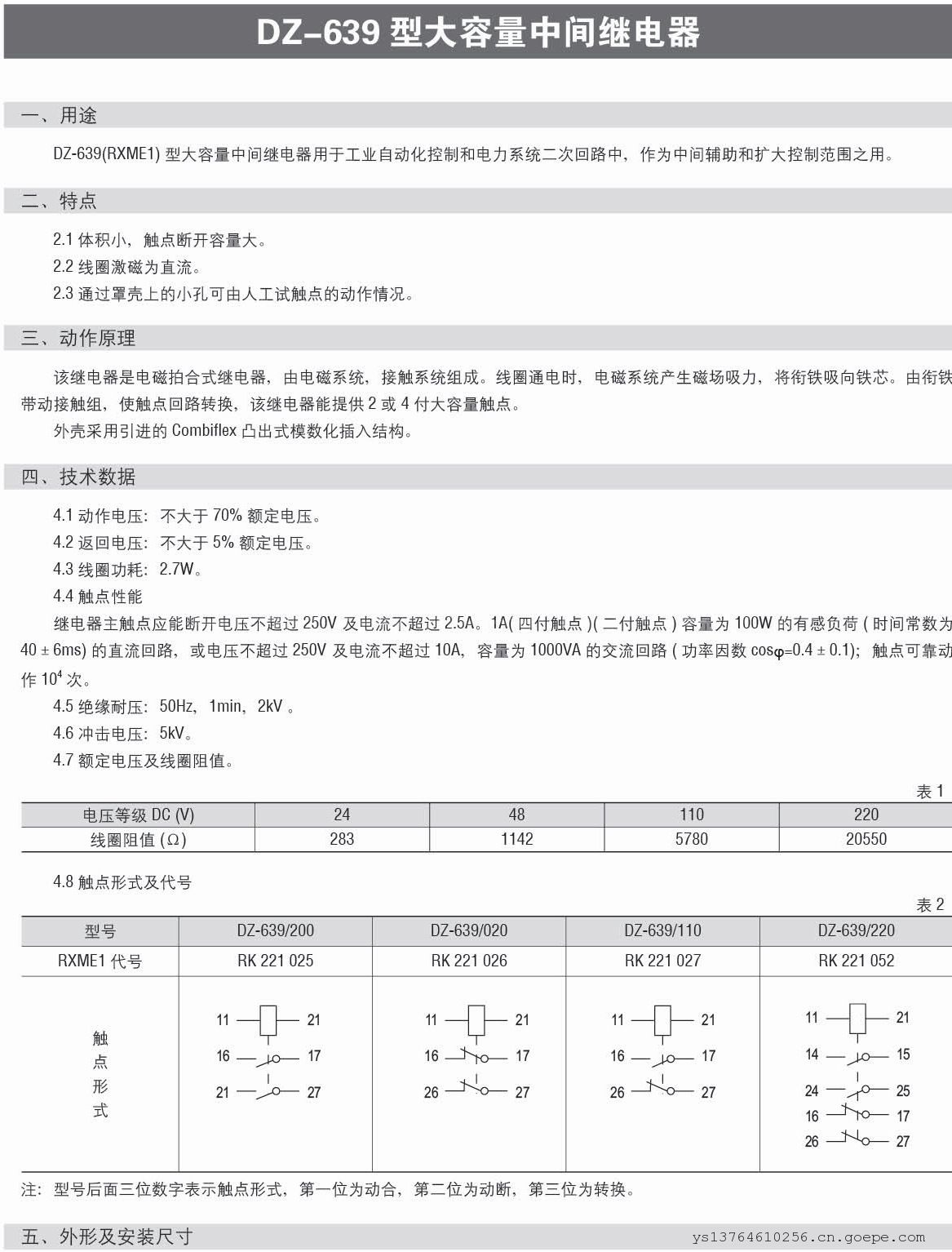

JOSEF约瑟DZ-639/220大容量中间继电 DC220V 导轨式安装

系列型号：
DZ-639/200大容量中间继电器;
DZ-639/020大容量中间继电器;
DZ-639/110大容量中间继电器;
DZ-639/220大容量中间继电器;

一、用途
用于工业自动化控制和电力系统二次回路中，作为中间辅助和扩大控制范围之用。
二、特点
体积小，触点断开容量大。线圈激磁为直流。通过罩壳上的小孔可由人工试触点的动作情况。
三、动作原理

该继电器是电磁拍合式继电器，由电磁系统，接触系统组成。线圈通电时，电磁系统产生磁场吸力，将衔铁吸向铁芯。由衔铁
带动接触组，使触点回路转换，该继电器能提供2或4付大容量触点。
外壳采用引进的Combi?ex凸出式模数化插入结构。
四、技术数据
动作电压：不大于70%额定电压。
返回电压：不大于5%额定电压。
线圈功耗：2.7W。
触点性能
继电器主触点应能断开电压不超过250V 及电流不超过2.5A。1A(四付触点)(二付触点)容量为100W的有感负荷(时间常数40±6ms)的直流回路，或电压不超过250V 及电流不超过10A，容量为1000VA的交流回路(功率因数cosφ=0.4±0.1)；触点可靠动作104次。
绝缘耐压：50Hz，1min，2kV 。
冲击电压：5kV。
额定电压及线圈阻值。

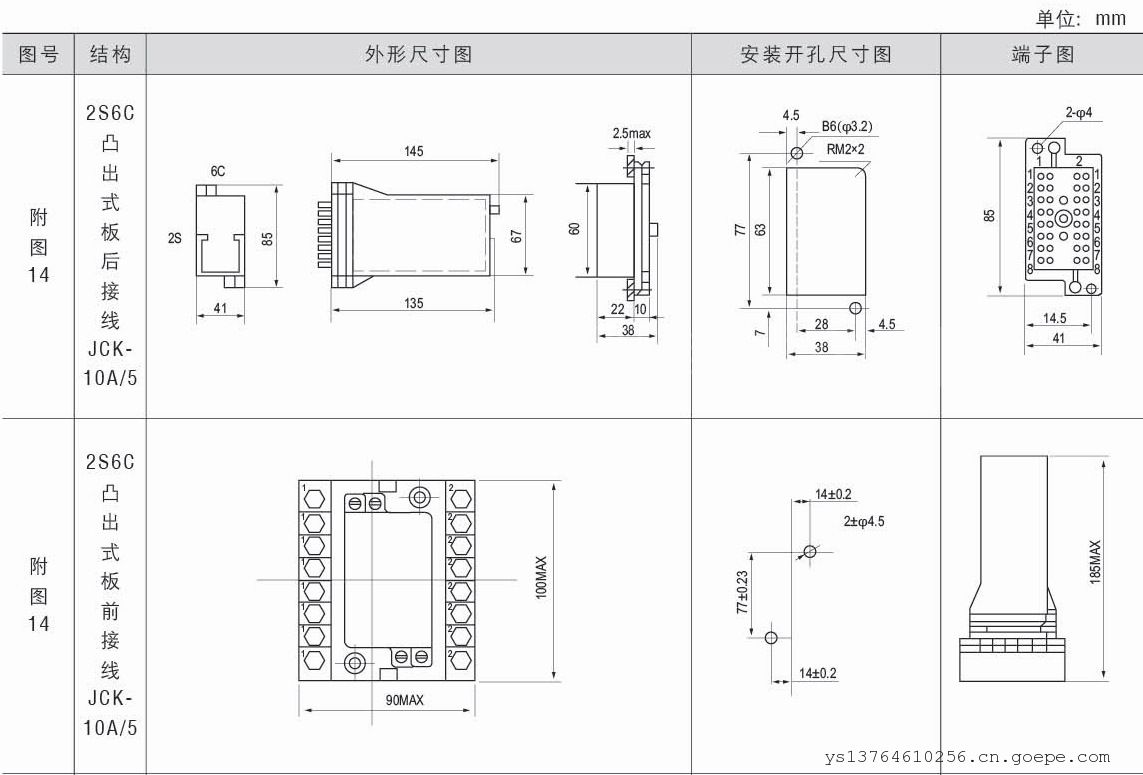

外形及安装尺寸
