JOSEF约瑟DZS-12CE/S直流回路监视继电器 DC110V

系列型号

DZS-11CE/203带保持中间继电器

DZS-12CE/203带保持中间继电器

DZS-11CE/600带保持中间继电器

DZS-12CE/600带保持中间继电器

DZS-11CE/302带保持中间继电器

DZS-12CE/302带保持中间继电器

DZS-13CE/600带保持中间继电器

DZS-13CE/500带保持中间继电器

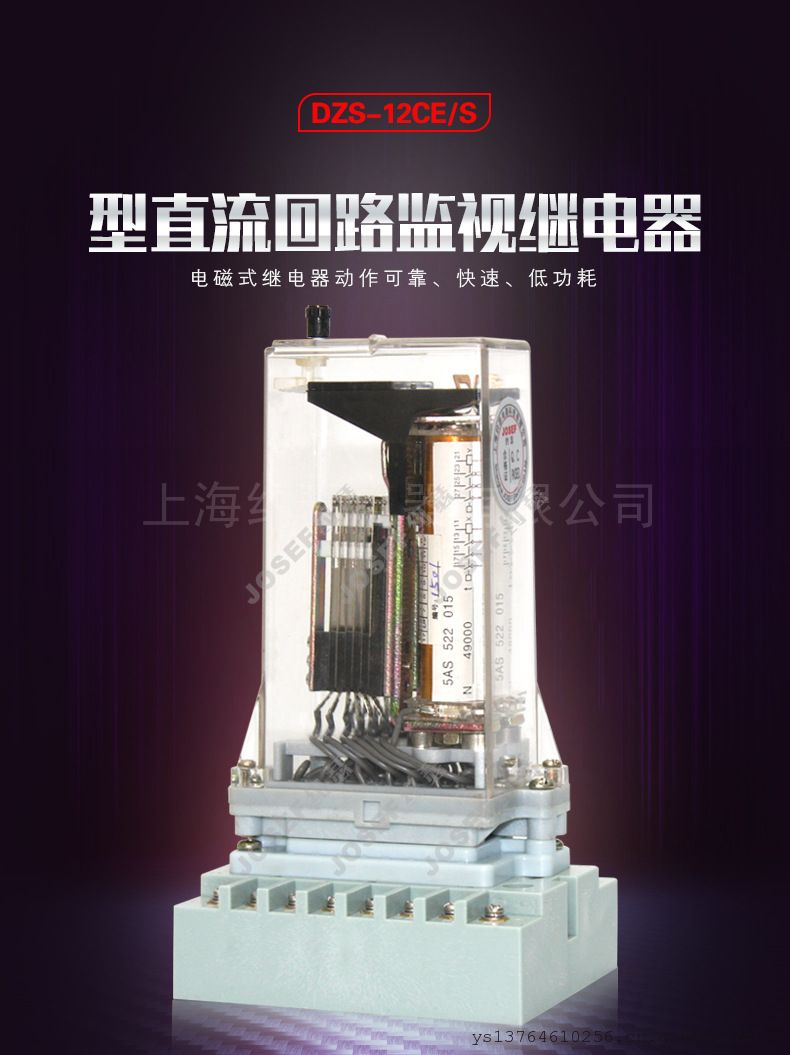

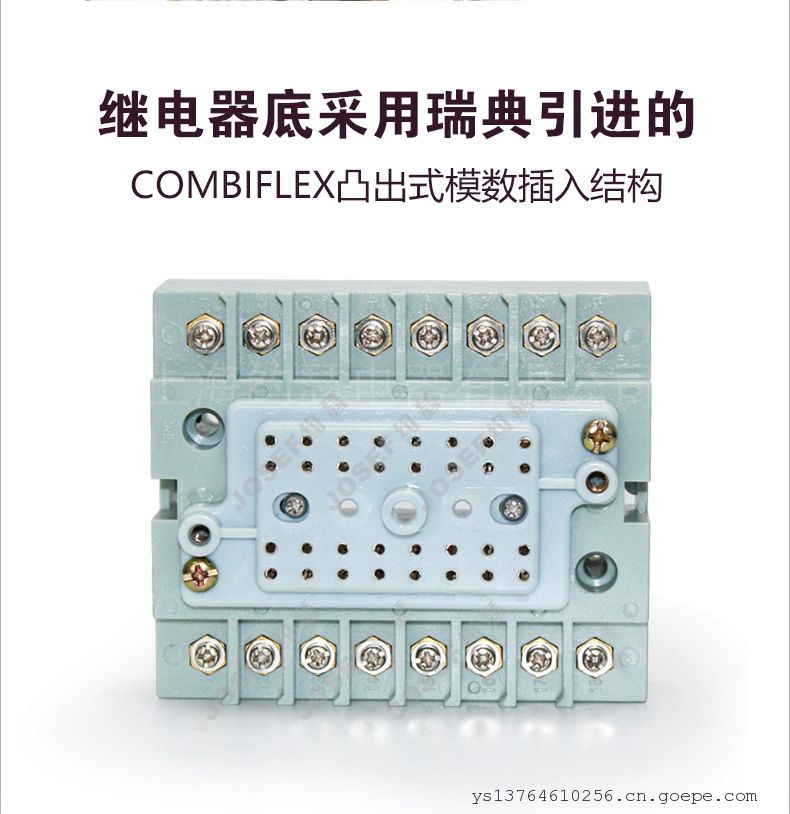

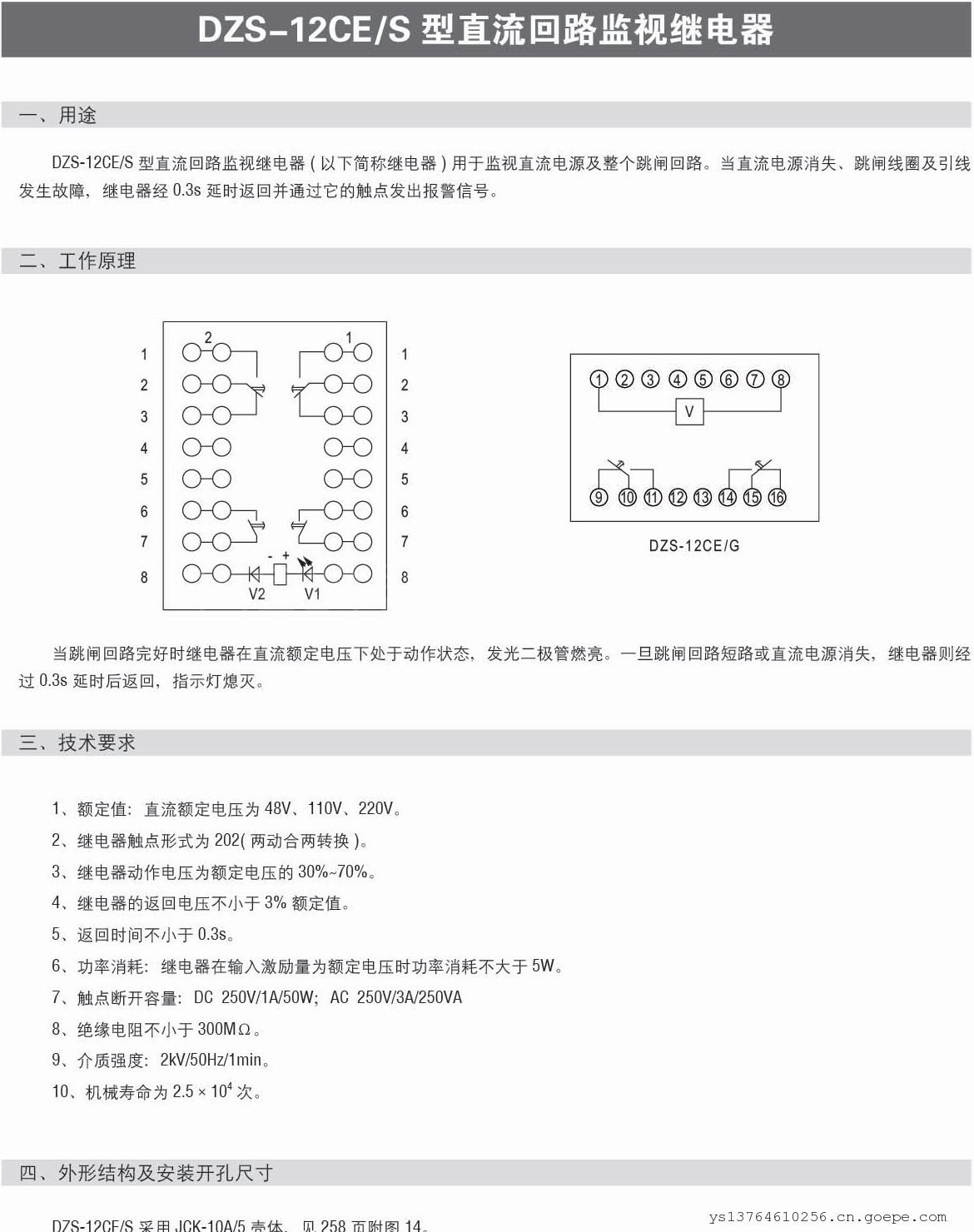

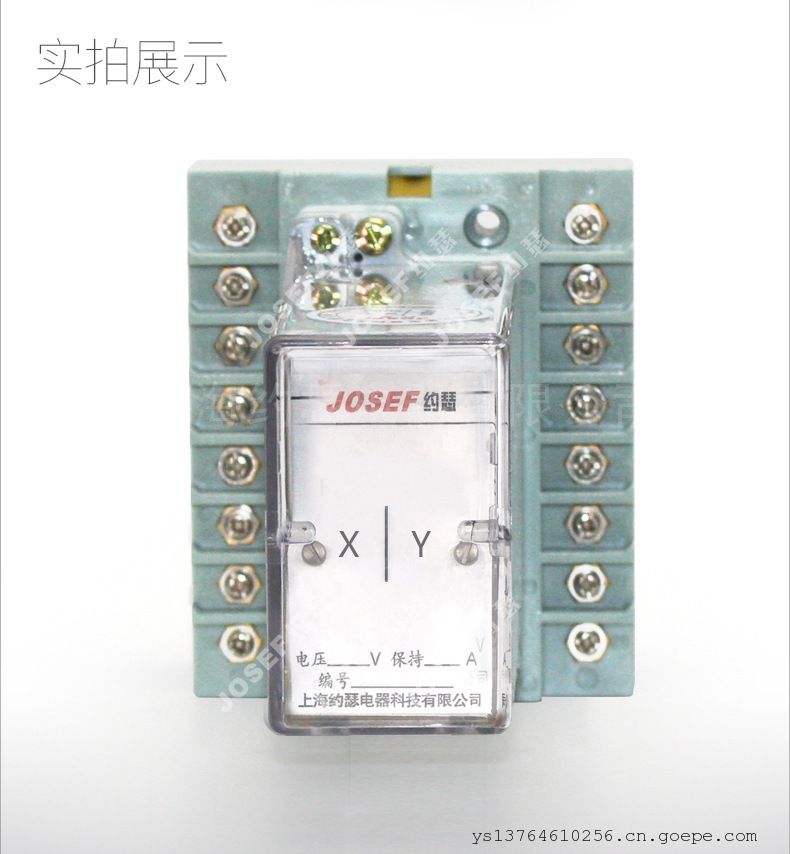

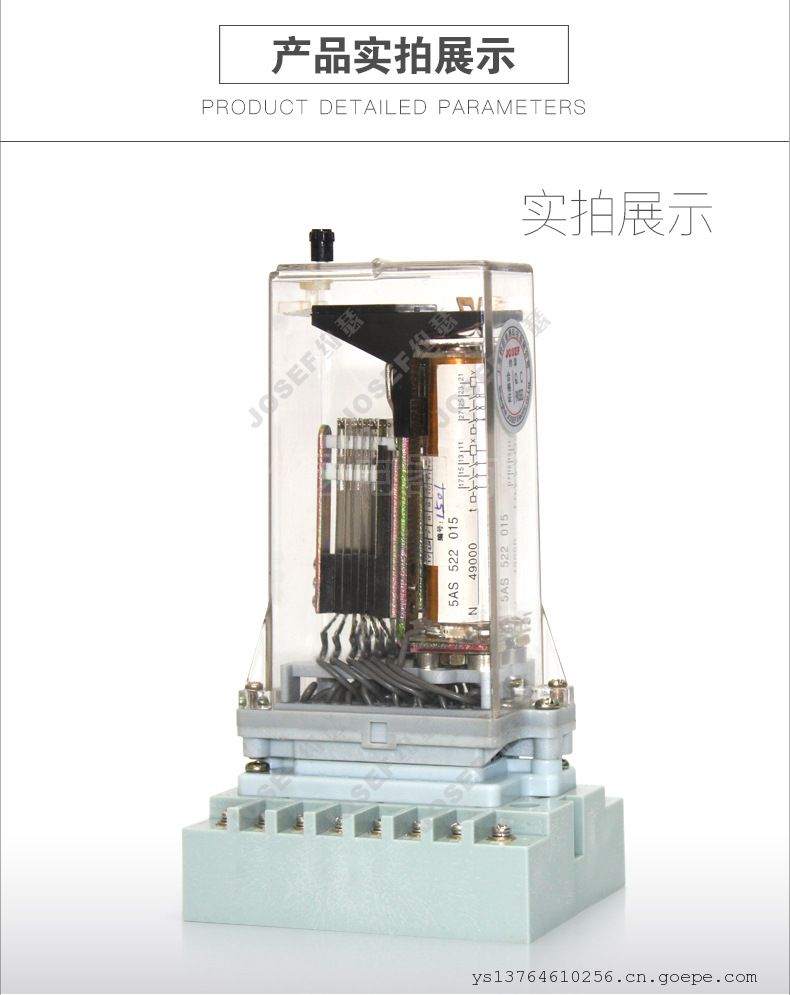

直流回路监视继电器DZS-12CE/S

1 用途

DZS-12CE/S型直流回路监视继电器用于各种保护和自动控制装置中，增加保护和控制回路触点数量和触点容量。

2 结构和动作原理

静态防跳中间继电器需辅助电源，但在实际使用中，许多已使用的继电器无辅助电源，有许多场合用户不愿用辅助电源。为此，开发了不用辅助电源的普通防跳中间继电器。工作原理为：采用多个小中间继电器通过逻辑组合而成。

3 使用条件

3.1 环境温度：-25℃～+50℃

3.2 海拔高度：2000M及以下

3.3 周围空气的相对湿度，湿月的月平均大相对湿度为90%。

3.4 周围的磁感应强度不大于0.5mT。

3.5 使用地点不允许有较强的振动与冲击。

3.6 使用地点不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌。

3.7 使用地点应具有防雨、雪、风、沙的设施。

4 技术参数

4.1 动作电压值 不大于75%，动作保持值：不大于75%；

动作电流值 不大于75%，动作保持值：不大于75%；

返回值 不小于5%。

4.2 功率消耗 1A电流绕组功耗1W左右；220V电压绕组功耗2W左右。

4.3 热稳定性 环境温度+40℃时

4.3.1 电压绕组长期承受110%额定电压温升不超过65℃。

4.3.2 电流绕组能长时间承受三倍额定电流。

4.4 绝缘电阻

继电器电路与导磁体之间、在电气上无联的各电路之间，用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。

4.5 介质强度

继电器电路与导磁体之间及电气上无联的各电路之间能耐受交流50Hz、电压2000V历时1min。继电器线圈绕组间能耐受交流50Hz、电压500V历时1min。

4.6 寿命 电寿命≥105 次，机械寿命≥106 次。

5 型号命名及含义

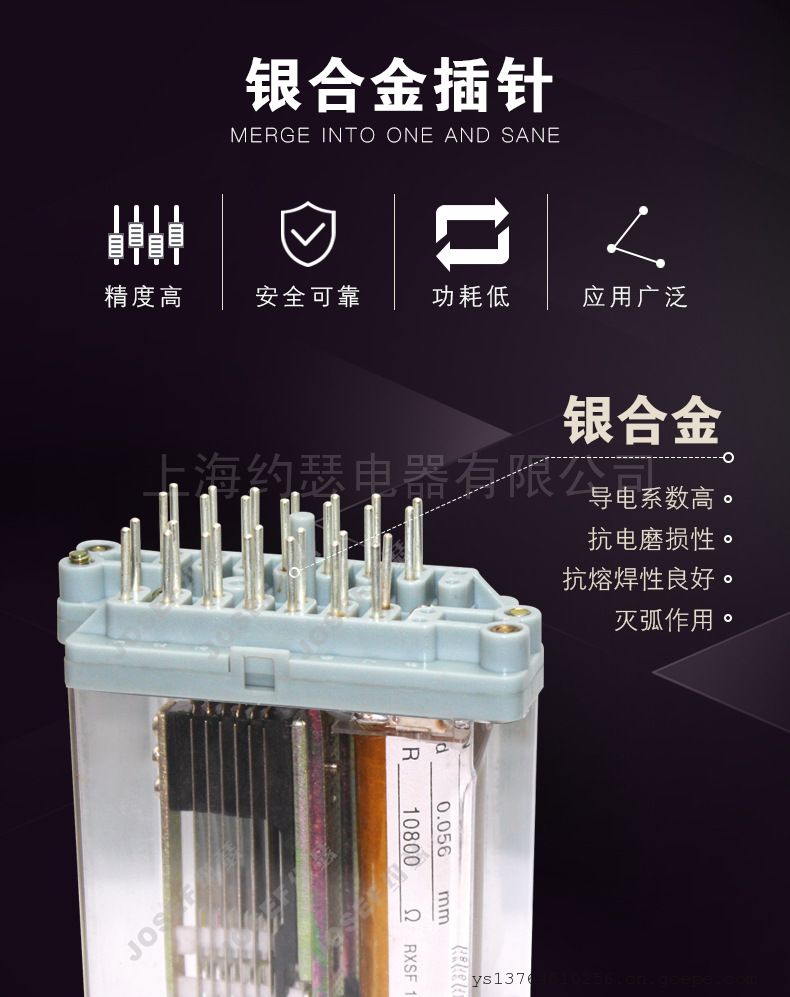

6 产品特点

6.1 由于采用密封小中间，可使用于有振动、有灰尘场合。

6.2 电流绕组采用电子钳位，可工作于超额定电流数倍的工作状态。

6.3 动作时间快，可靠性高。

6.4 功耗低，寿命长。

7 可供产品及内部接线图(俯视图）

继电器外形尺寸和开孔尺寸见
