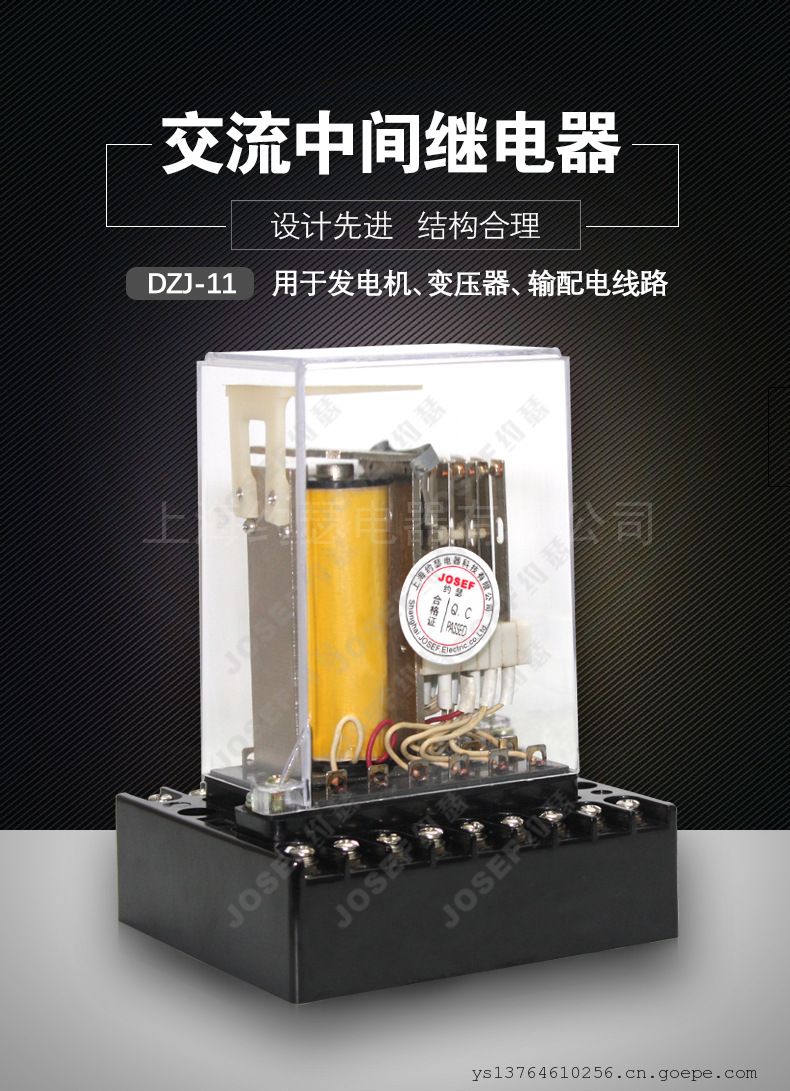

JOSEF约瑟DZJ-11中间继电器 DC110V 板前接线

JOSEF约瑟DZJ-11中间继电器 DC110V 板前接线
详细信息

品牌：JOSEF约瑟型号：DZJ-11 应用领域：中间
产品系列：DZJ系列 触点负载：40W 触点切换电流：220V

系列型号
DZJ-11交流中间继电器；
DZJ-12交流中间继电器；

一、用途
DZJ-11交流中间继电器，是作为一种辅助继电器，用于交流系统，以增加触点数量和触点容量.
二、主要技术参数
● 动作电压：不大于额定电压的80％。返回电压：不小于额定电压的5％。
● 返回电压：不小于额定电压的5％。
● 动作时间：在额定电压下不大于0.05s。
● 功率消耗：在额定电压下不大于5VA。
● 触点容量：在电压不相过250V,电流不超过lA的直流有感负荷电路(时间常数为5±0.75ms中，继电器的触点断开50W；在电压不超过250V,电流不超过lA的交流电路(功率因0.4±0.1)电器触点能断开250VA。触点长期允许通过电流不大于5A。
● 介质强度：继电器所有电路连在一起与外露的非带金属部分或外壳之间以及在触点回路对线圈回路之间应能耐受交流2000V，历时1min的试验电压而无击穿闪络现象；不同触点组之间应能耐1000V的试验电压，历时1min。

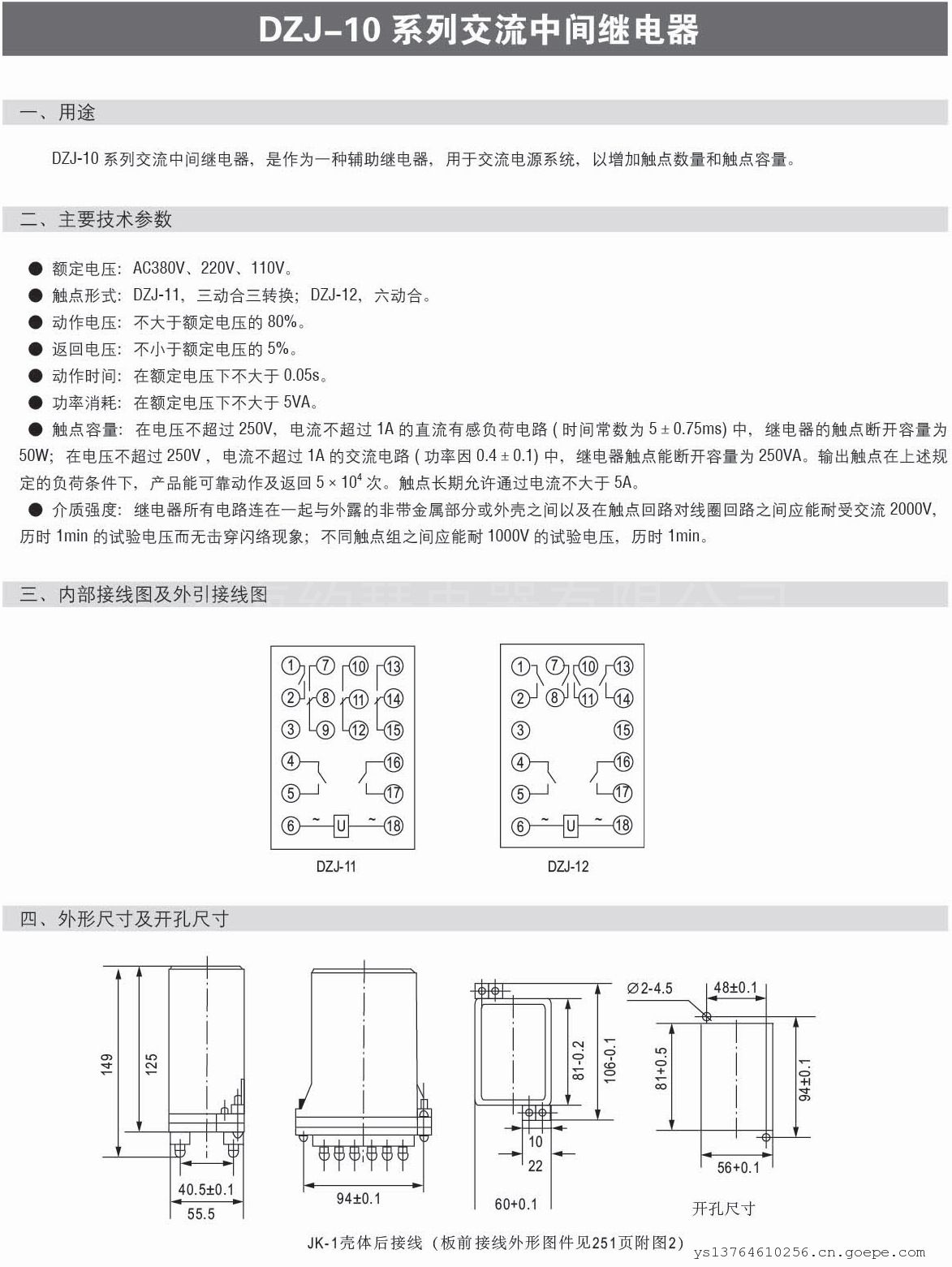

三.内部接线图

四外形尺寸及开孔尺寸
