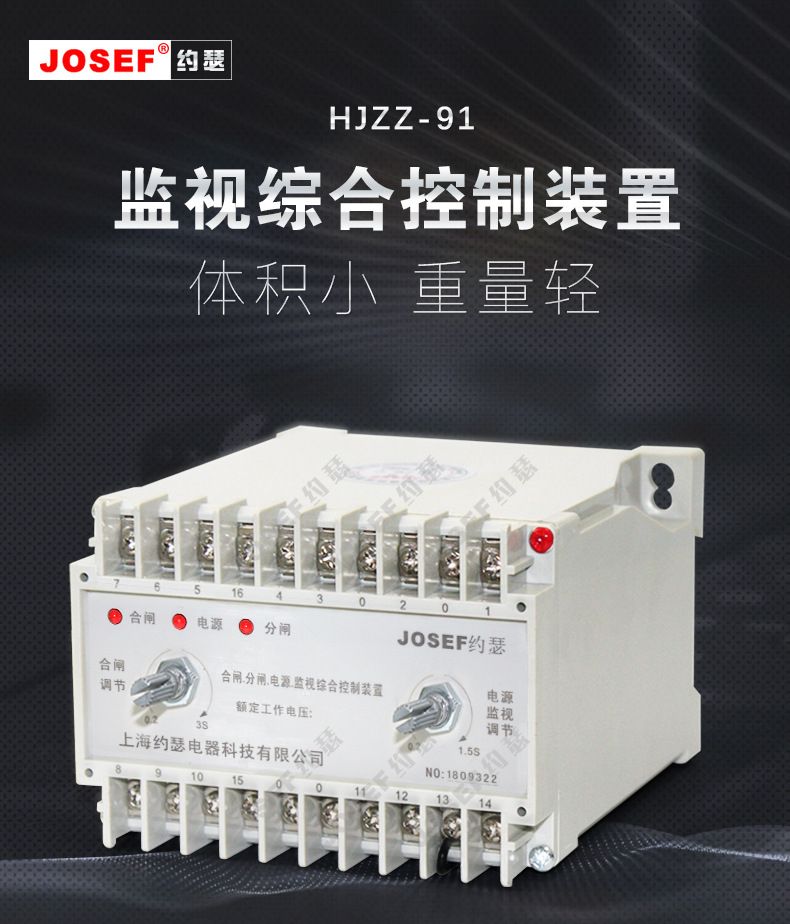

JOSEF约瑟 HJZZ-91电源监视继电器 DC220V

系列型号：

HJZZ-91分闸、合闸、电源监视综合装置；

HJZZ-92/1分闸、合闸、电源监视综合装置；

HJZZ-92/2分闸、合闸、电源监视综合装置；

HJZZ-92/2A分闸、合闸、电源监视综合装置；

HJZZ-92/3分闸、合闸、电源监视综合装置；

HJZZ-93/1分闸、合闸、电源监视综合装置；

HJZZ-93/2分闸、合闸、电源监视综合装置；

HJZZ-93/3分闸、合闸、电源监视综合装置；

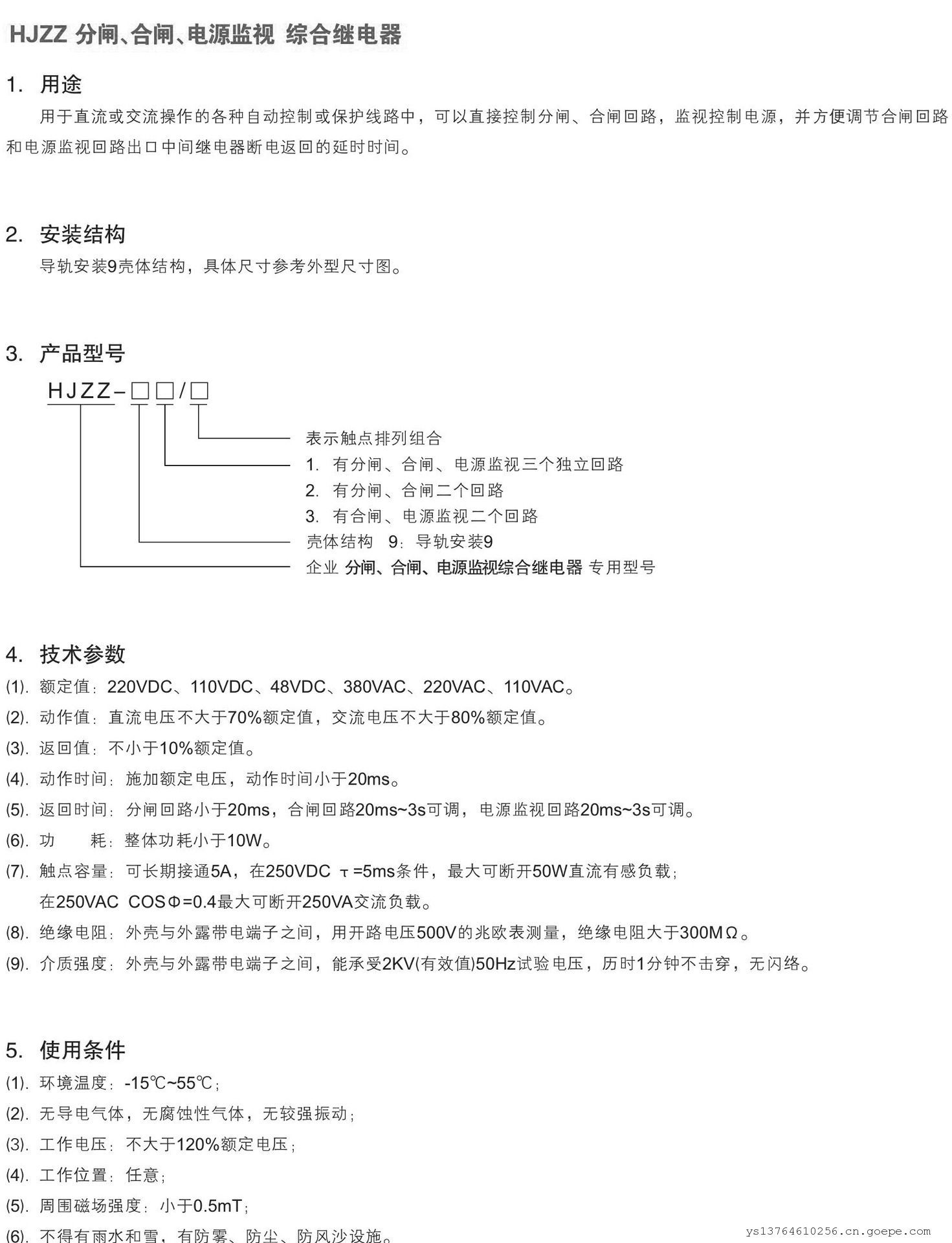

1．用途
用于直流或交流操作的各种自动控制或保护线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸回路 和电源监视回路出口中间继电器断电返回的延时时间。

2．安装结构

导轨安装9壳体结构，具体尺寸参考外型尺寸图。

3．产品型号

4．技术参数

(1).额定值：220VDC、110VDC、48VDC、380VAC、220VAC、110VAC。

(2).动作值：直流电压不大于70%额定值，交流电压不大于80%额定值。

(3).返回值：不小于10%额定值。

(4).动作时间：施加额定电压，动作时间小于20ms。

(5).返回时间：分闸回路小于20ms，合闸回路20ms~3s可调，电源监视回路20ms~3s可调。

(6).功       耗：整体功耗小于10W。

(7).触点容量：可长期接通5A，在250VDC τ=5ms条件，大可断开50W直流有感负载；

在250VAC  COSΦ=0.4大可断开250VA交流负载。

(8).绝缘电阻：外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。

(9).介质强度：外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络。

5．使用条件

(1).环境温度：-15℃~55℃；

(2).无导电气体，无腐蚀性气体，无较强振动；

(3).工作电压：不大于120%额定电压；

(4).工作位置：任意；

(5).周围磁场强度：小于0.5mT；

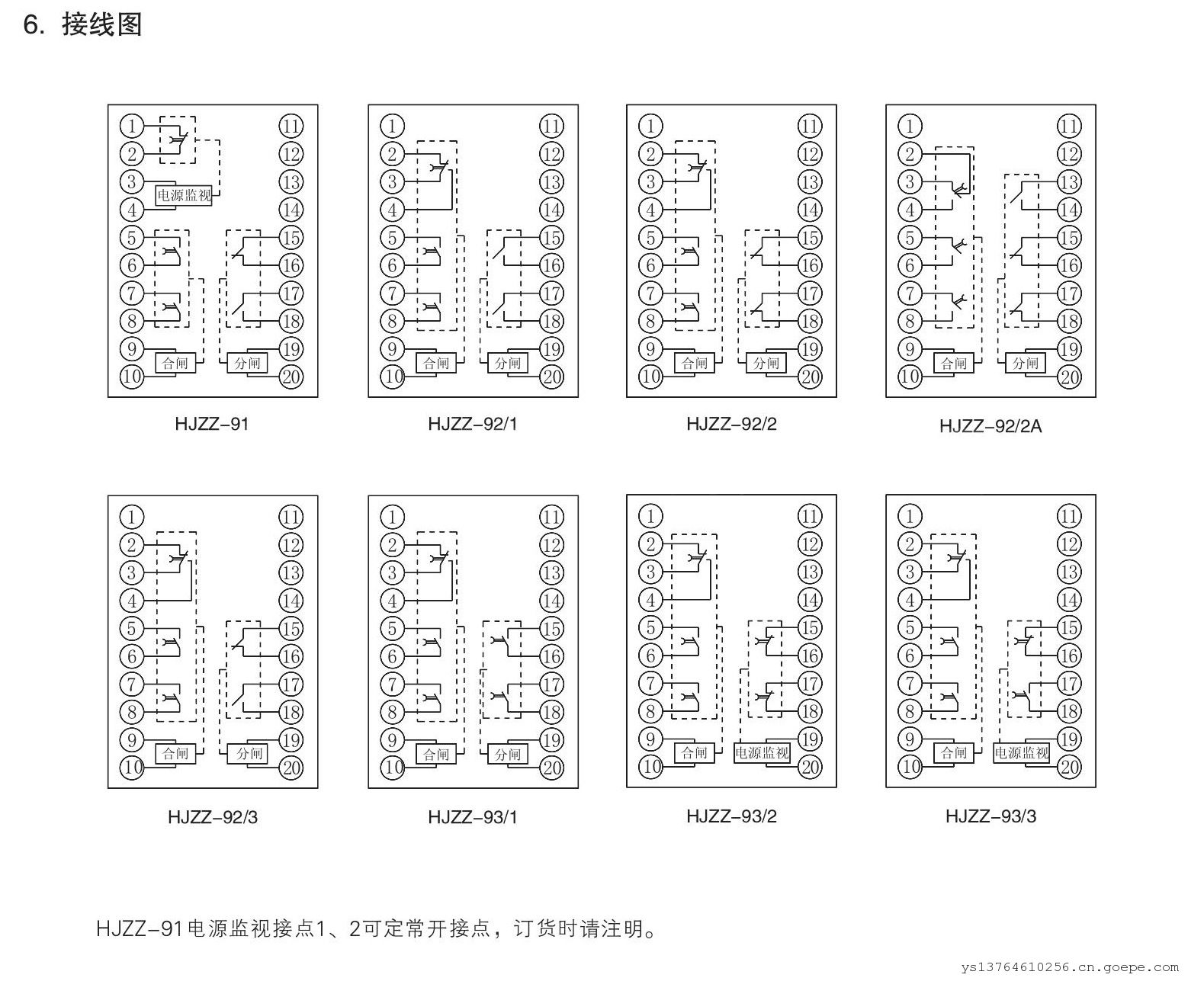

6．接线图及外形尺寸图

7  订货须知

订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
