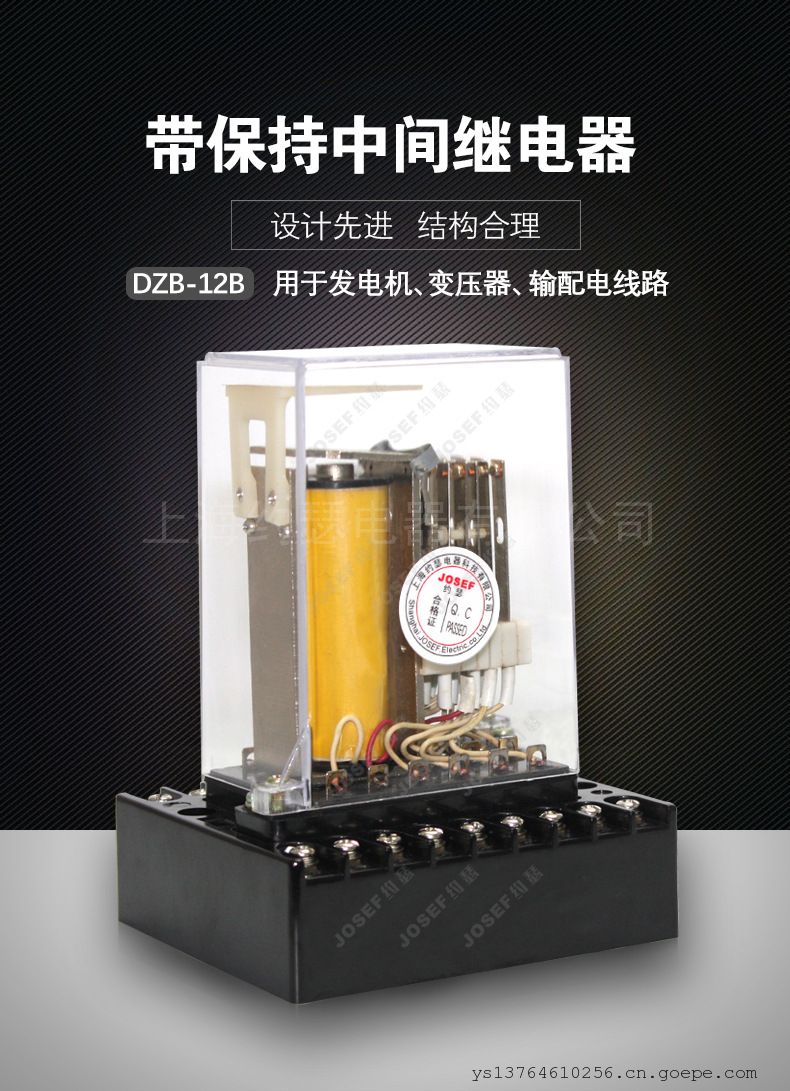

JOSEF约瑟DZB-12B中间继电器 0.5A AC220V JK-1Q

系列型号
DZB-11B带保持中间继电器；
DZB-11BG带保持中间继电器；
DZB-12B带保持中间继电器；
DZB-12BG带保持中间继电器；
DZB-13B带保持中间继电器；
DZB-13BG带保持中间继电器；
DZB-14B带保持中间继电器；
DZB-14BG带保持中间继电器；
DZB-15B带保持中间继电器；
DZB-15BG带保持中间继电器；

一、应用范围
用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
DZB-13BG是DZB-10B的改进型。该继电器克服了原来DZB-10B继电器采用的绕组线径为0.06~0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等不变、
DZB-11B、12B、13B为电压启动，电流保持的中间继电器；DZB-14B为电流启动、电压保持的中间继电器；DZB-15B为电流或电压工作、电流保持或电压保持的中间继电器。
二、主要技术参数
1.额定电压：DC  220V 、110V、48V、24V。
2.额定电流：0.25A、0.5A、1A、2A、4A、8A。
3.动作值：动作电压为额定电压值的30~70%；动作电流不大于80%的额定电流。
4.保持值：保持电压不大于70%额定电压；保持电流不大于80%额定电流。
5.返回值；不小于额定值的5%。
6.动作时间：在额定电压下，动作时间不大于50ms。
7.返回时间：不大于60ms。
8.功率消耗：不大于7W。
9.触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
三、内部接线图

四、外形及开孔尺寸
DZB-13BG采用JK-1壳体

中间继电器，顾名思义是在控制电路中负责传递中间信号，是一种用于继电保护和自动控制系统中用来增加触电数量及容量的电子设备。

目前来说，不同厂继电器厂家有不同的型号，自己用的话找型号不如按照你的要求找，一般的中间继电器选型有三点：

1：线圈电压，分为直流跟交流，直流一般选用24V，交流220V，但是不同用户不同的需求一般选定范围：直流：2-220V 交流6-240V。

2：负载电流，负载电流一般是5-15A之间看你负载具体了，还有电压要求（阻性负载）交流250V 直流30V。，容性负载启动的时候会有冲击电压，这个也需要注意，对应的就是*大切换电压以及电流，这个跟触点材质有关。

3：使用触点数，可以理解为带几路，我这边*多的是4组转换即4个常开触点4个常闭触点，*少的为1个常开触点根据你的实际需要。
