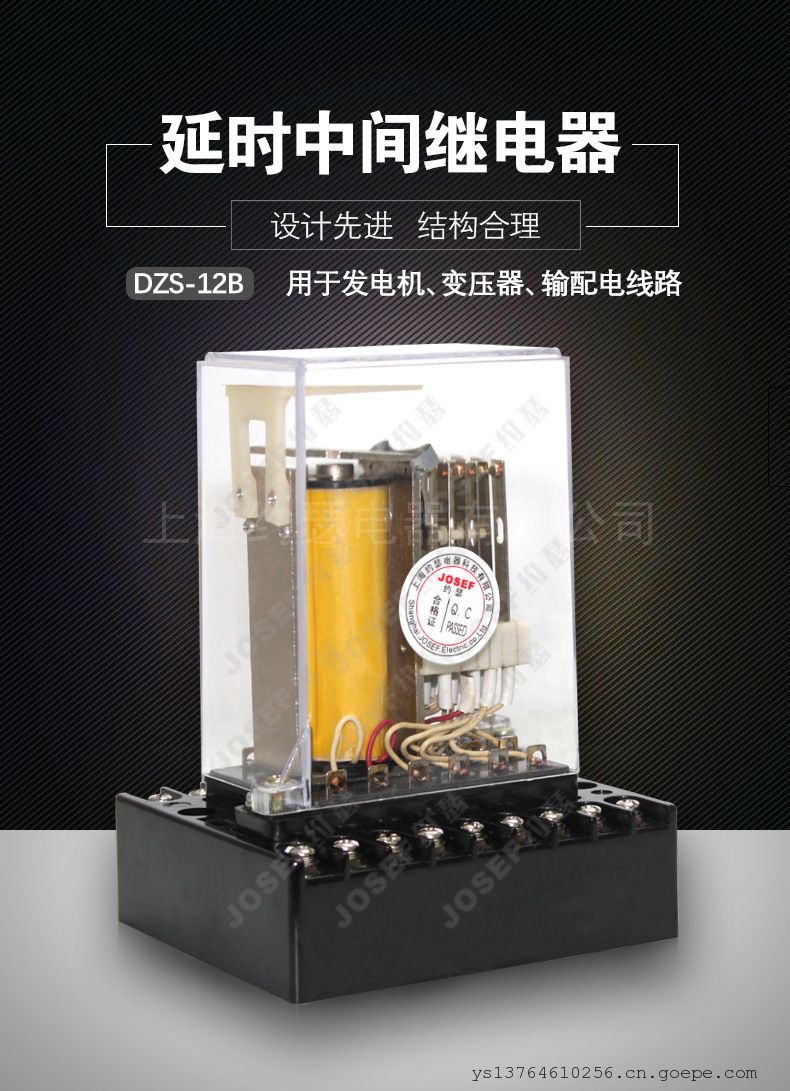

JOSEF约瑟DZS-12B中间继电器 DC220V

系列型号：
DZS-11B延时中间继电器；
DZS-11BG延时中间继电器；
DZS-12B延时中间继电器；
DZS-12BG延时中间继电器；
DZS-13B延时中间继电器；
DZS-13BG延时中间继电器；
DZS-14B延时中间继电器；
DZS-14BG延时中间继电器；
DZS-15B延时中间继电器；
DZS-15BG延时中间继电器；
DZS-16B延时中间继电器；
DZS-16BG延时中间继电器；

一、用途
DZS-12BG中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
DZS-10BG是DZS-10B的改进型。该继电器克服了原来DZS-10B继电器采用的绕组线径为0.06~0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等不变、
DZS-11B、13B为动作延时继电器；DZS-12B、14B返回延时继电器；DZS-15B、16B为电压延时动作和电流保持继电器。
二、主要技术参数
额定电压：DC  220V、110V、48V、24V、12V。
额定电流：1A、2A、4A、6A。
动作值：动作电压为额定电压值的30~70%。
保持值：保持电流不大于80%额定电流。
返回值：不小于额定值的5%。
动作时间：DZS-11B、13B、15B、16B在额定电压下，动作时间不小于0.06s。
返回时间：DZS-12B、14B不小于0.6s。
功率消耗：不大于7W。
触点容量：在电压不超过250V ，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

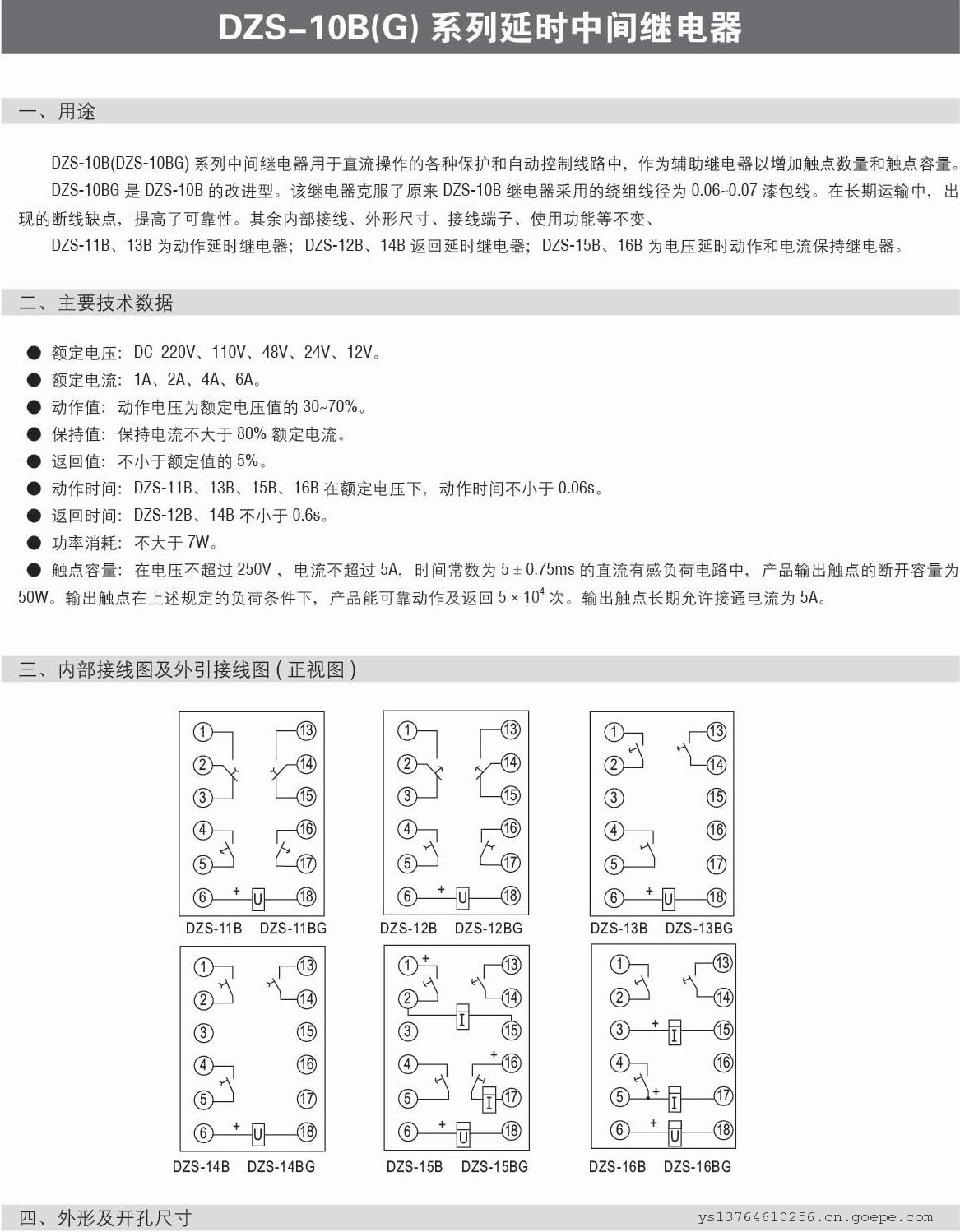

三、内部接线图及外引接线图

四、外形及开孔尺寸

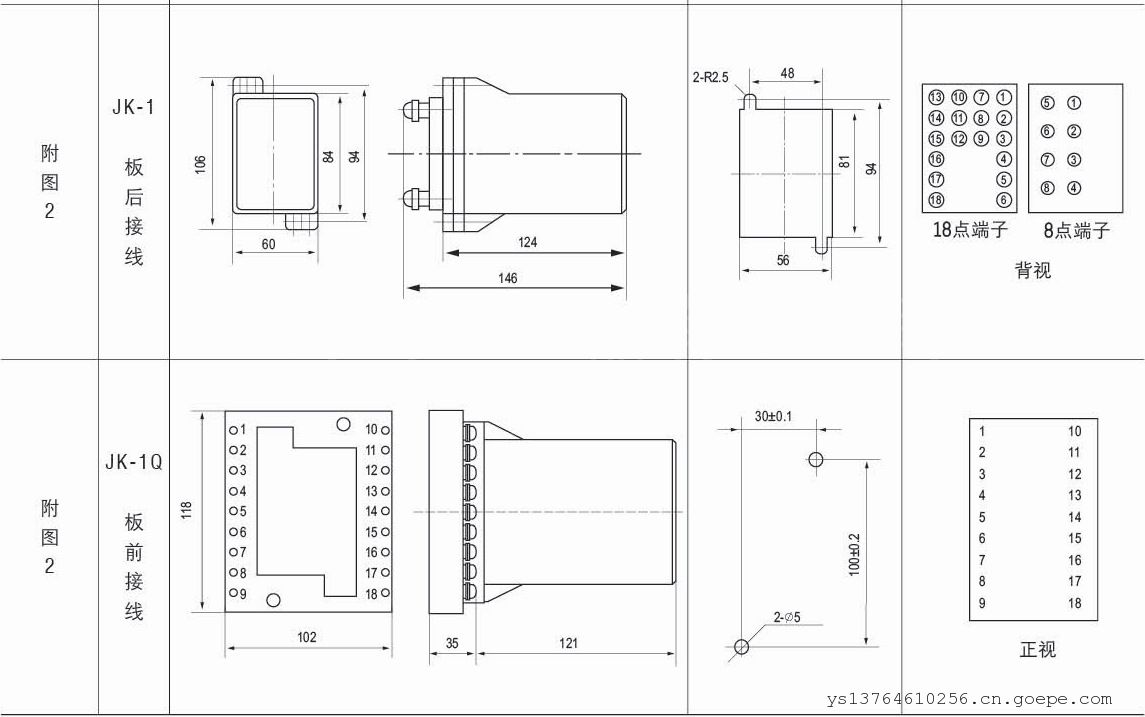

继电器外形尺寸和开孔尺寸见
