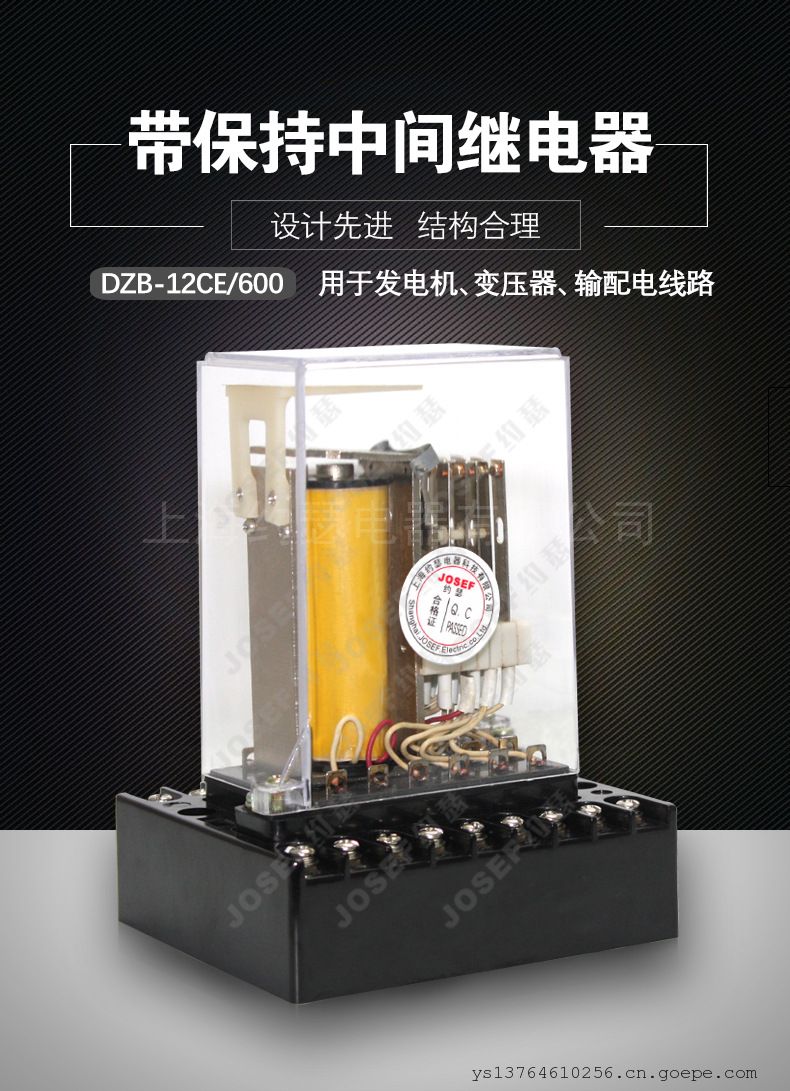

JOSEF约瑟DZB-12CE/600中间继电器 DC220V

系列型号
DZB-11CE/312带保持中间继电器；
DZB-13CE/312带保持中间继电器；
DZB-14CE/312带保持中间继电器；
DZB-15CE/312带保持中间继电器；

一、用途
具有保持绕组，用于直流操作的继电器保护回路中，以增加保护继电器的触点数量和触点量，并提高触点工作的可靠性.
二、主要技术参数
1.额定工作电压：220V、110V、48V、24V。
2.额定工作电流：0.25A、0.5A、1A、2A、4A、8A。
3.额定保持电压：220V、110V、48V、24V。
4.额定保持电流：0.25A、0.5A、1A、2A、4A、8A。
5.动作值：电压型继电器为30-70%的诶那个电压；电流型继电器不大于80%的额定值。
6.保持值：保持电流不大于80%额定保持值；保持电压不大于70%额定保持值。
7.返回值：不小于额定值的5%。
8.动作时间：不大于45ms。
9.返回时间：不大于45ms。
10.功率消耗：电流保持绕组不大于4W；电流工作绕组与电压工作绕组不大于7W。
11.触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
12.介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、内部接线图及外接线图

四、外形及开孔尺寸
继电器外形尺寸和开孔尺寸见

上海约瑟继电器事业部
