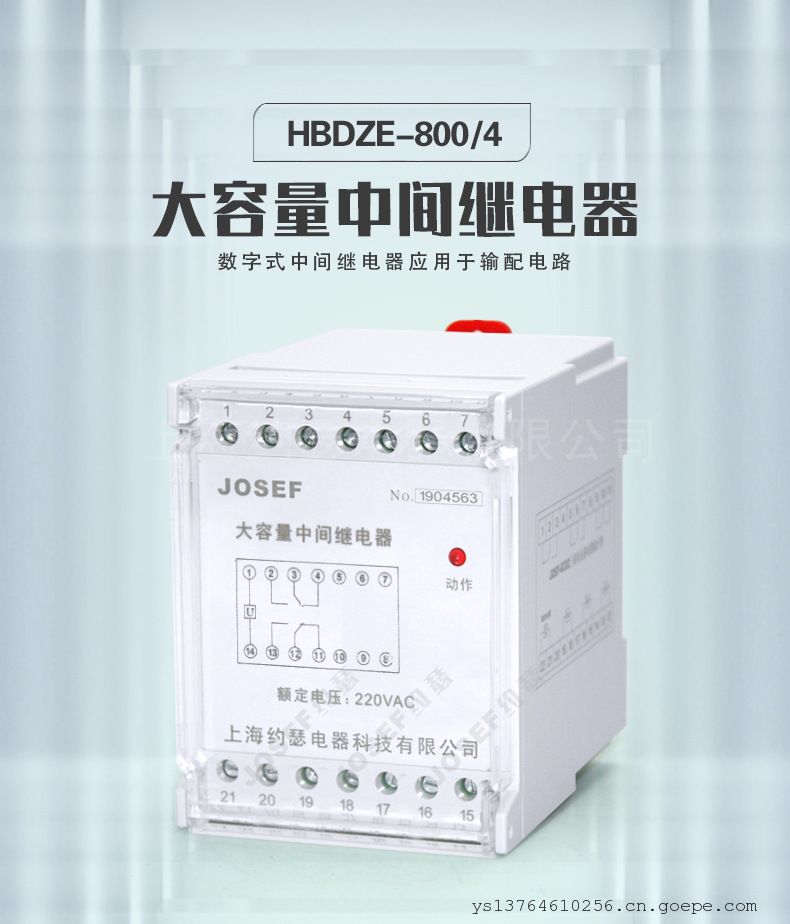

JOSEF约瑟HBDZE-800/4中间继电器 AC220V

HBDZE系列型号：
HBDZE-210/1端子排中间继电器;HBDZE-210/2端子排中间继电器
HBDZE-210/3端子排中间继电器;HBDZE-210/4端子排中间继电器
HBDZE-210/5端子排中间继电器;HBDZE-202/1端子排中间继电器
HBDZE-202/2端子排中间继电器;HBDZE-202/3端子排中间继电器
HBDZE-202/4端子排中间继电器;HBDZE-202/5端子排中间继电器
HBDZE-400/1端子排中间继电器;HBDZE-400/2端子排中间继电器
HBDZE-400/3端子排中间继电器;HBDZE-400/4端子排中间继电器
HBDZE-400/5端子排中间继电器;HBDZE-430/1端子排中间继电器
HBDZE-430/2端子排中间继电器;HBDZE-430/3端子排中间继电器
HBDZE-430/4端子排中间继电器;HBDZE-430/5端子排中间继电器
HBDZE-305/1端子排中间继电器;HBDZE-305/2端子排中间继电器
HBDZE-305/3端子排中间继电器;HBDZE-305/4端子排中间继电器
HBDZE-305/5端子排中间继电器;HBDZE-800/1端子排中间继电器
HBDZE-800/2端子排中间继电器;HBDZE-800/3端子排中间继电器
HBDZE-800/4端子排中间继电器;HBDZE-800/5端子排中间继电器
HBDZE-008/1端子排中间继电器;HBDZE-008/2端子排中间继电器
HBDZE-008/3端子排中间继电器;HBDZE-008/4端子排中间继电器
HBDZE-008/5端子排中间继电器;HBDZE-404/1端子排中间继电器
HBDZE-404/2端子排中间继电器;HBDZE-404/3端子排中间继电器
HBDZE-404/4端子排中间继电器;HBDZE-404/5端子排中间继电器


1特点和应用
HBDZE型中间继电器为端子排结构的继电器，体积小巧，可直接安装在导轨上，用于交流或直流操作的继电保护或自动控制回路中，以增加触点数量。
2产品型号
3主要性能
★元件采用进口密封型继电器，防潮、防尘、不断线、可靠性高。
★本系列中间继电器为快速中间继电器，动作和返回时间快。
★该产品采用集成电路原理构成，克服了电磁型继电器的触点调节困难问题，具有良好的抗振性减少了维护工作量，在一定程度上降低了劳动强度。
★继电器动作后有LED灯光指示。
★本继电器采用标准35mm导轨安装，适用于端子排的各种布置。
★继电器电气机械寿命长。
★触点容量大，触点接触电阻小。
k绝缘耐压水平高。

4技术条件
环境基准条件
正常使用条件
环境温度20+2°C
环境温度- 10°C ~ +50°C
相对湿度45% ~ 75%
环境相对湿度不大于90%
大气压力86~ 106KPa
大气压力80~ 110KPa
★储存和运输过程中极限温度: - 25C- +70C
★使用地点的海拔高度:不大于2500米;使用环境的周围介质无爆炸危险;不含有腐蚀性气体:所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
5特性参数)
1)动作值和功耗:
直流电压型,不大于70%额定电压，不小于50%额定电压。
交流电压型,不大于70%额定电压，不小于30%额定电压。
大功耗:额定电压220VDC下不大于2W。额定电压220VAC下不大于3VA
2)触点大容量:
切断负载能力:直流250V以下， τ=5ms，感性负载50W，阻性负载150W;
交流250V以下，负1200VA;
允许长期接通直流: 5A。
3)绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压
500V的兆欧表测量其绝缘电阻应不小于300MQ。
4)绝缘耐压:各引出端子连在一起对外露的非带电金属部分或外壳之间能承受工频电压2KV,
同组触点间能承受工频电压1KV,历时1分钟无绝缘击穿或飞弧现象。
5)电气寿命:触点在额定负荷下为10次。
6)机械寿命:触点在空载状态下为300万次。

端子接线图(端子排宽为 22mm)
