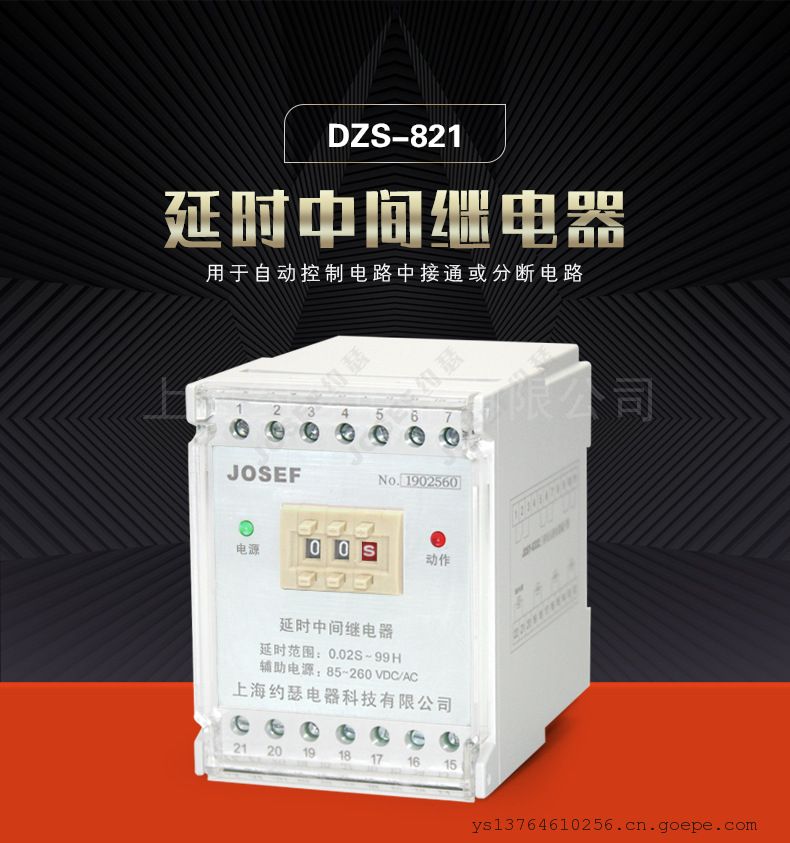

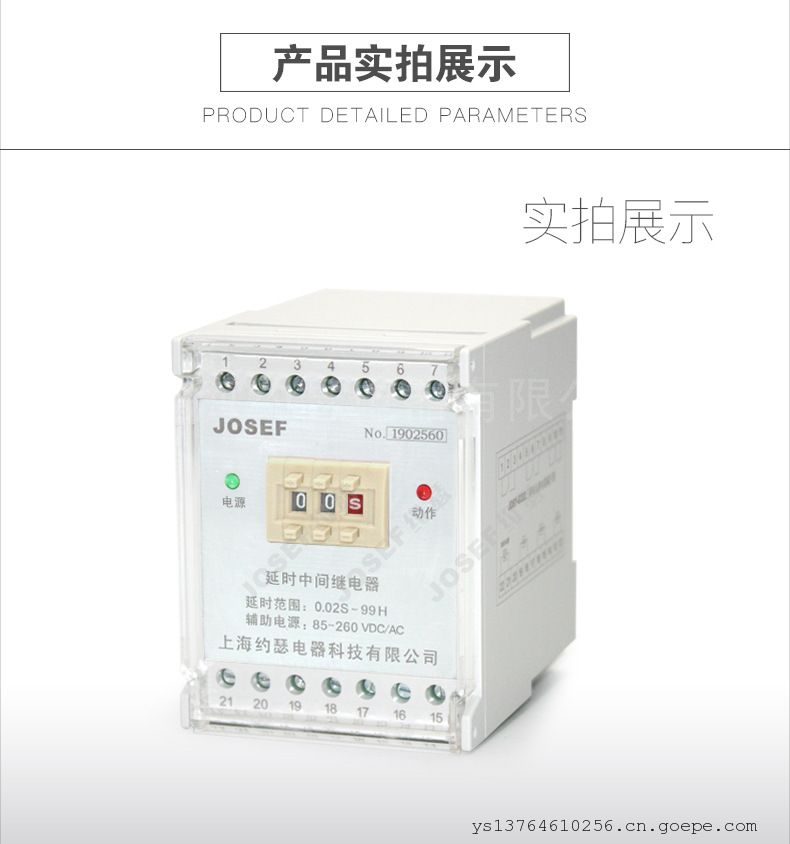

JOSEF约瑟DZS-821延时中间继电器 DC110V

系列型号

DZS-811/AC排延时中间继电器；
DZS-812/AC延时中间继电器；
DZS-811延时中间继电器；
DZS-812延时中间继电器；
DZS-821/AC延时中间继电器；
DZS-822/AC延时中间继电器；
DZS-821延时中间继电器；
DZS-822延时中间继电器；
DZS-895延时中间继电器；


DZS-8系列延时中间继电器产品用于各种保护和自动控制线路中，以增加保护和控制回路的触电数量和触电容量。

1 应用
DZS-8 系列继电器为端子排型，用于继电保护回路需精确延时的回路中。
2 型号

3 主要性能
3.1 元件采用进口密封型继电器，防潮、防尘、不断线、可靠性高。
3.2 本继电器适用于端子排的各种布置。
3.3 继电器电气机械寿命长。
3.4 触点容量大，触点接触电阻小。
3.5 绝缘耐压水平高。
4 技术条件
4.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106Kpa
4.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：86～110Kpa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到
允许极限值以下。
4.3 大功耗：额定电压 380VAC 下不大于 7VA。
额定电压 220VAC 下不大于 4VA。
4.4 特性参数
动作范围： 0.04～1S 级差：0.01S 误差不大于 3ms
0.1～10S 级差：0.1S 误差不大于 3ms
电源电压： 220VAC、380VAC、110VDC、220VDC
4.5 供电电源允许波动范围：0.8～1.15 倍额定电压。
4.6 触点大容量：
切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W；
交流 250V 以下，负载 1200VA；
允许长期接通电流：5A。
4.7 绝缘电阻：用 1000V 摇表测量各引出端子对端子导轨之间的绝缘电阻不小于 10MΩ。
4.8 绝缘耐压：各引出端子对端子导轨能承受工频电压 2000V，同组触点间能承受工频电压 1000V，历
时一分钟无击穿。
4.9 电气寿命：触点在额定负荷下为一万次。
4.10 机械寿命：触点在空载状态下为三百万次。

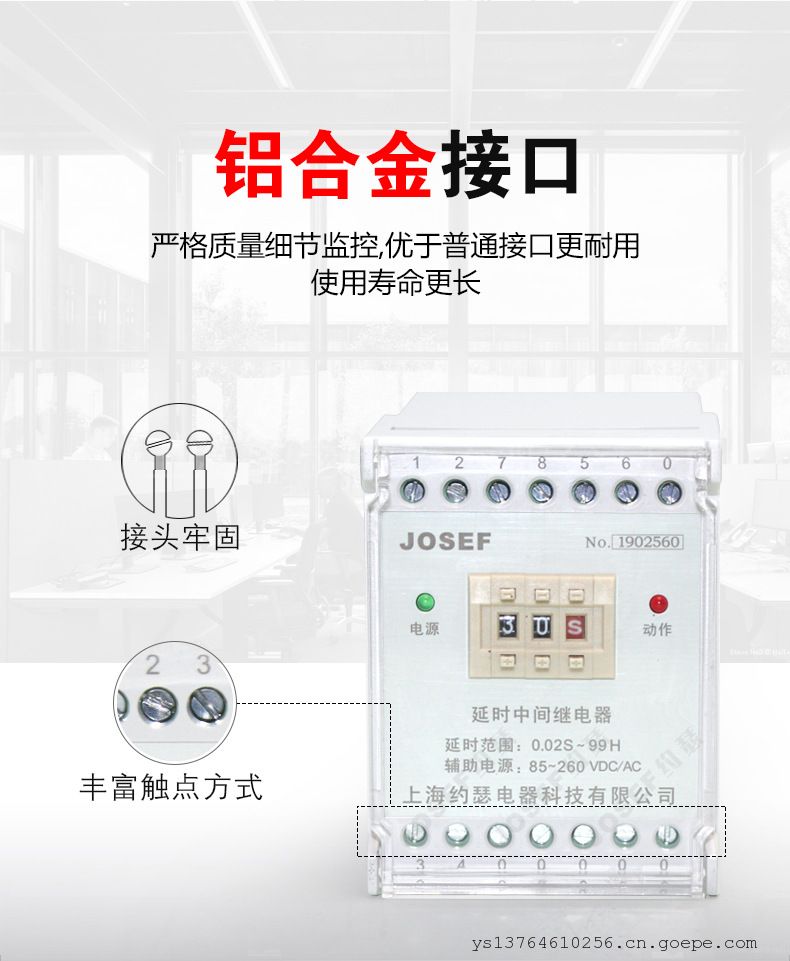

5. 结构型式：DZ（端子排）型
采用通用安装脚，可卡装在 、 、 型导轨上；可插拔式端子及面罩，既方便、安全又防尘、
防潮、美观。

6. 使用
6.1 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
6.2 按第 7 条接线图接线。
6.3 延时时间由面板上拔轮开关整定：
当时间范围0.04~1S：t=[0.1□+0.01□]+0.04S
当时间范围0.1~10S：t=[□+0.1□+0.1]S
7 端子接线图

四，继电器外形尺寸及安装尺寸图
