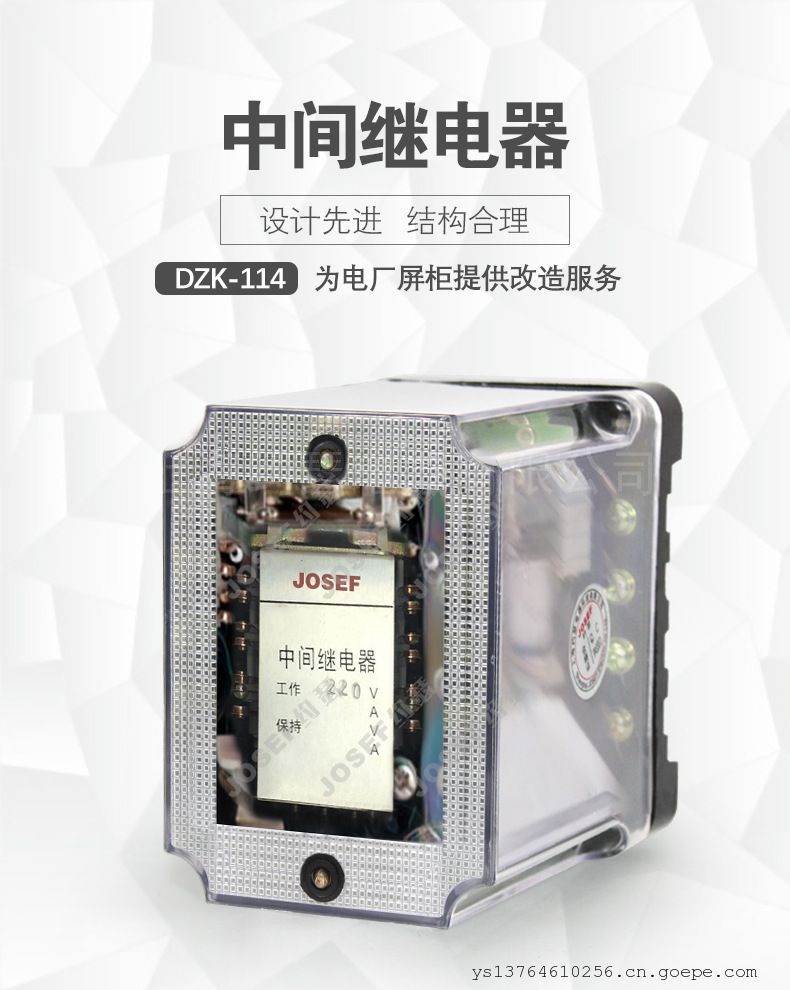

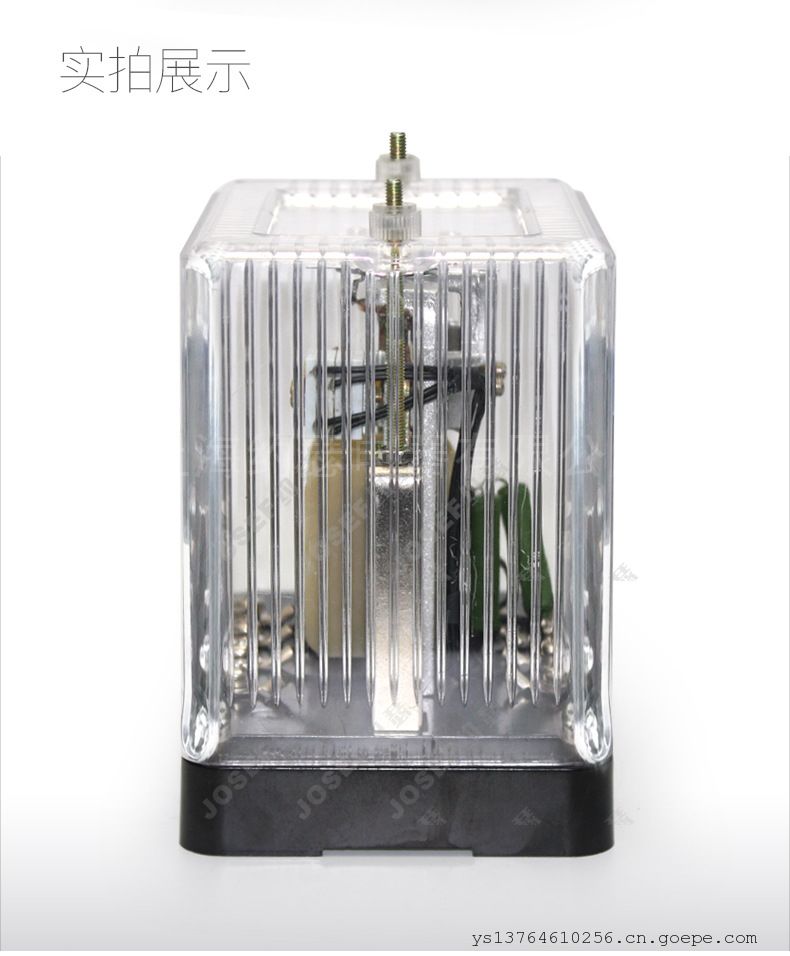

JOSEF约瑟DZK-114中间继电器 220VDC

1 用途
DZK系列继电器用于直流操作的各种保护和自动控制线路中作为扩大控制范围之用。
2 型号含义

3 结构概述
DZK系列继电器带有山型拍合式的电磁机构，继电器内部接线见图1。

该系列中间继电器带有山型拍合式的电磁机构，线圈位于中柱上，继电器由山型铁芯、线圈、衔铁、支架，接触系统等五部分组成。
为了降低继电器的功率消耗和温升在继电器电压绕组回路中串入附加电阻。
当继电器的线圈上通电时，线圈中有电流通过因而使铁芯磁化将衔铁吸住，当线圈断电时磁力消失将衔铁释放，衔铁的运动带动了支持片的架板，使片触点随之吸合和断开。
4 技术数据
4.1 继电器的技术数据及触点形式：如表1
4.2 动作值、保持值：
(1) 动作电压与保持电压值应在50％一70％额定电压。
(2) 动作电流与保持电流不大于80％额定电流。
4.3 返回值：不小于5％额定值。
4.4 继电器在额定电压和额定电流下的动作时间不大于15ms。
4.5 在正常条件下，继电器绕组、接触片与外壳之间的介质强度应能耐受频率为50Hz的正弦波交流电压2kV历时1min试验，而无击穿或闪络现象。
4.6 继电器在电压不超过220V，电流不超过5A的交流回路中，继电器触点的断开功率为(cosφ=0.4)500VA。
在电压为220V，电流不超过lA的直流回路中继电器触点能断开直流有感(T=5×10-3s)负荷50W。
4.7 在额定容量下继电器的电寿命为104次。
4.8 继电器的功率消耗：
(1) 在额定容量下，继电器的电压线圈功率消耗。
无自保电流线圈的继电器，电压线圈功率消耗不大于3W。
有自保电流线圈的继电器，电压线圈功率消耗不大于8W。
(2) 在额定电流下自保持线圈的功率消耗不大于3W。
4.9 DZK系列型号的继电器属于长带电产品，其余型号的继电器属于短期通电产品。
4.10 线圈电阻及电压回路值串接电阻表，

4 订货须知
定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
