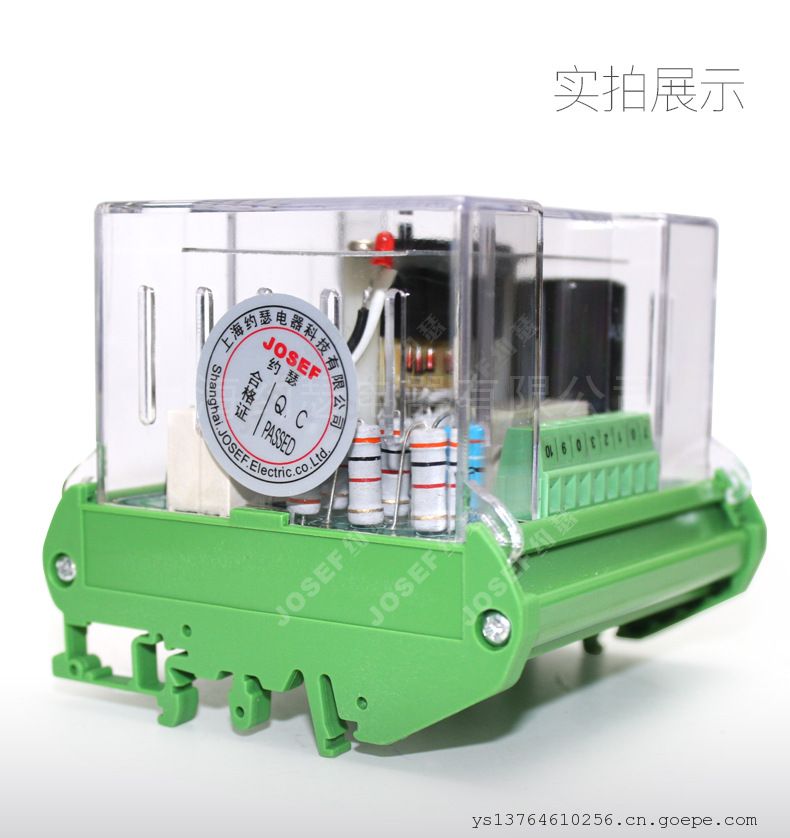

JOSEF约瑟JDL-1011A 、JDL-1110B电流继电器

系列型号
 JDL-1002AL电流继电器；
 JDL-1110A电流继电器；
 JDL-1220A电流继电器；
 JDL-1001A电流继电器；
 JDL-1120A电流继电器；
 JDL-1210A电流继电器；
 JDL-1100A电流继电器；
 JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1210B电流继电器；
JDL-1120B电流继电器；
JDL-1101B电流继电器；

额定值
型 号 整定范围 整定误差 变差 返回系数
JDL-1000A
0.50～5.00A
≤±3% ≤2% ≥0.9
2.00～9.99A
0.20～9.99A
0.03～0.99A
JDL-1000B
0.5～5.0A
2.0～9.9A
0.2～9.9A
.03～.99A
辅助电源 DC/AC 48V、110V、220V
功率消耗
交流回路 额定电流时＜0.5VA
直流回路 动作前≤1W、动作后≤1.5W
注：1. 上述参数为 20℃条件下测试。
2. 额定电流 10A
3. 代号 A 为 20 腿壳体；B 为 12 腿壳体（详见外形尺寸图）

触点参数
触点形式 见接线图
开断容量
250V 以下直流有感电路(5±0.75mS) 30W
250V 以下交流电路（Cos 0.4±0.1） 150VA
*大电流 2A
电寿命 触点电路在上述规定的负荷条件下 5000 次
动作时间 1.2 倍整定值时≤35mS、2 倍整定值时≤20mS
返回时间 ≤35mS
性能 参数
绝缘电阻 ≥300 MΩ
介质强度
继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
热稳定性 2.2 倍额定值 温升≤65K

工作条件
温度范围 -10℃～+50℃
相对湿度 5%～90% RH
大气压力 80～110Kpa
冲击
稳定性 98m/s
2
强度 980m/s
2
振动 10Hz～55Hz 1.5mm 双振幅
引出端形式 螺钉压接式
重量 150g
封装形式 塑料外壳
型号说明
JD L -1 XXX X/ XXX / XXX
型号
电流继电器
系列号
触点形式（见端子图）
A：整定值为 3 位数值、B：整定值为 2 位数值
整定范围 （详见左上表）
辅助电源(额定值)
端子接线图 及外形尺寸图
