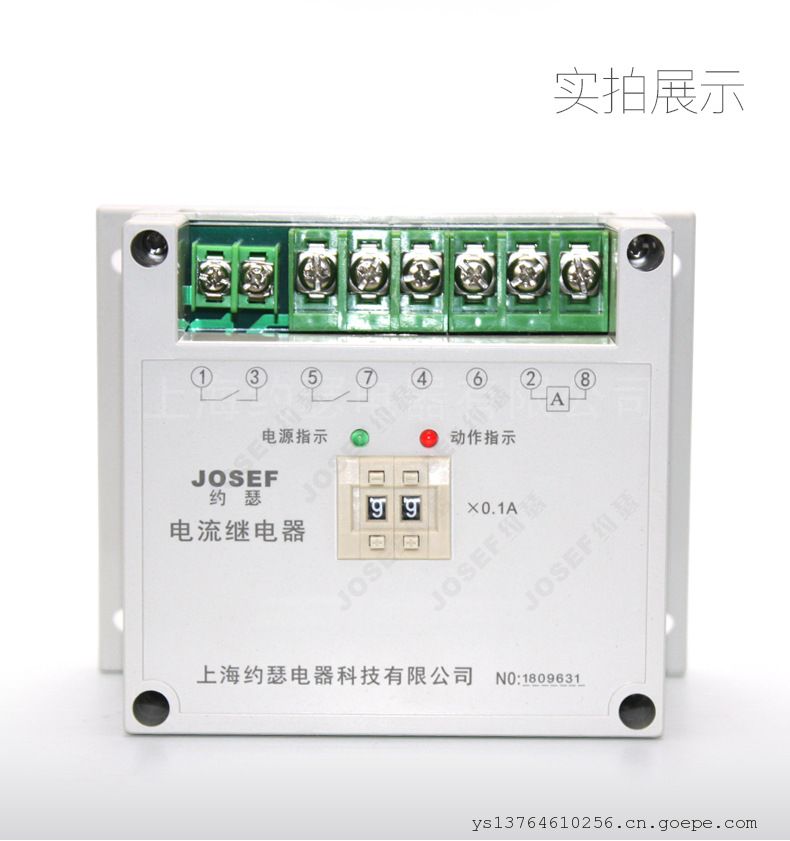

JOSEF约瑟HJL-97/A、HJL-97/B数字式交流电流继电器

系列型号
 HJL-E3/A数字式交流电流继电器；（数显型）
 HJL-E3/B数字式交流电流继电器；（数显型）
 HJL-E6/A数字式交流电流继电器；
 HJL-E6/B数字式交流电流继电器；
 HJL-94/A数字式交流电流继电器；
 HJL-94/B数字式交流电流继电器；
 HJL-95/A数字式交流电流继电器；
 HJL-95/B数字式交流电流继电器；
HJL-96/A数字式交流电流继电器；
HJL-96/B数字式交流电流继电器；
HJL-97/A数字式交流电流继电器；
HJL-97/B数字式交流电流继电器；
HJL-98/A数字式交流电流继电器；
HJL-98/B数字式交流电流继电器；
HJL-99/A数字式交流电流继电器；
HJL-99/B数字式交流电流继电器；

1．用途
本系列电流继电器为瞬时动作特性，用于发电机，变压器和输电线路的过负荷和短路保护，作为启动元件。
2．安装结构
   导轨安装9，导轨安装E 两种壳体尺寸，具体尺寸请参考外型尺寸图。
3．特点
1) 采用3位拔盘整定
2) 整定范围0.05A~6A，级差0.01A
3).50Hz、60 Hz通用。
HJL数字式交流电流继电器型号说明
5．技术参数
(1).  额定电流、整定范围、返回系数、辅助电源见下表。
名称
型号
额定电流
(A)
长期允许
接通电流
(A)
瞬时允许
过载电流
(A)
整体范围
(A)
级差
(V)
返回系数
辅助电源
电流继电器
HJL-□□/A
5
6
20
0.2~6
0.01
0.9~0.95
85-265V
交直流通用
HJL-□□/B
1
4
20
0.05~1.2
0.01
(2).工作频率：50Hz、60Hz正弦波，通用。
(3).动作时间：在继电器上施加1.1倍整定电流，动作时间小于35ms，施加两倍整定电流，
动作时间小于30ms。
(4).返回时间：继电器从输入1.1倍整定电流下降到0.5倍整定电流，返回时间小于30ms。
(5).整定值误差：不大于2%，同一继电器在同一整定电流下，动作一致性不大于1%。
(6).功耗：小于5W：辅助电源：85~265V，交直流通用。
(7).触点容量：可长期接通5A，可断开250VDC，τ=5ms  50W直流有感负载；可断开250VAC，
COSΦ=0.4，250VA交流负载。
(8).绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻
大于300MΩ。
(9).介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz的试验电压历时1
分钟，不击穿，无闪络现象。
6．使用条件
(1).环境温度：-10℃~50℃；
(2).无导电气体，无腐蚀性气体，无较强振动；
(3).工作位置：任意；
(4).周围磁场强度：小于0.5mT；
(5).不得有雨水和雪，有防雾、防尘、防风沙设施。
HJL数字式交流电流继电器接线图
