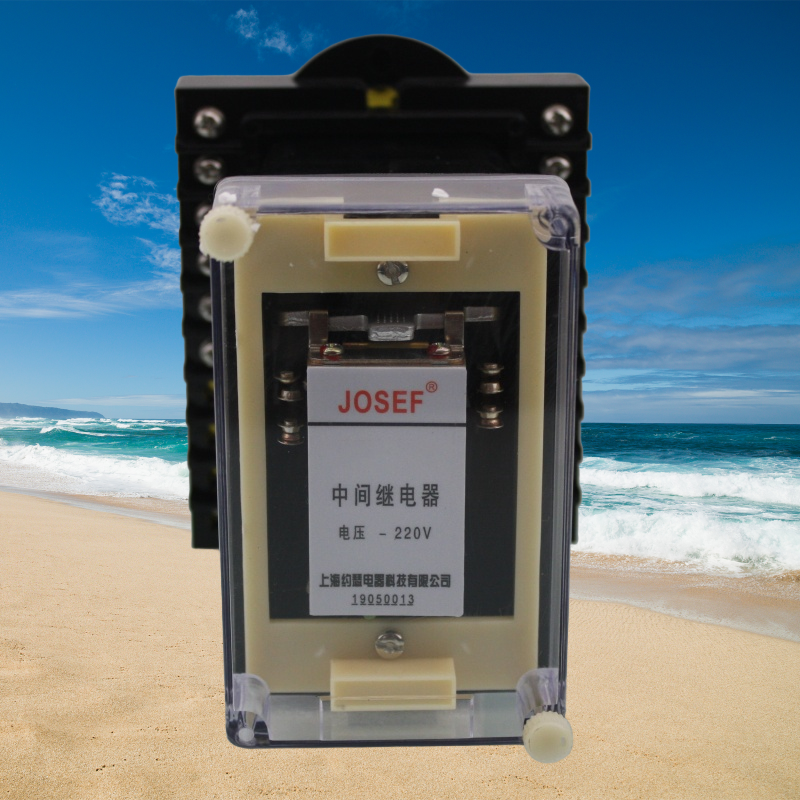

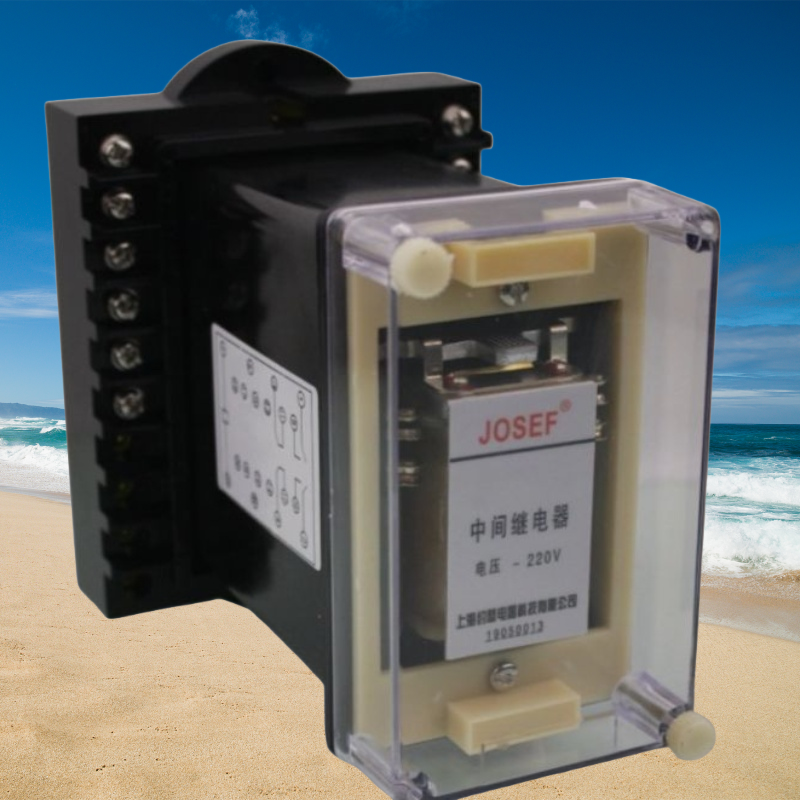

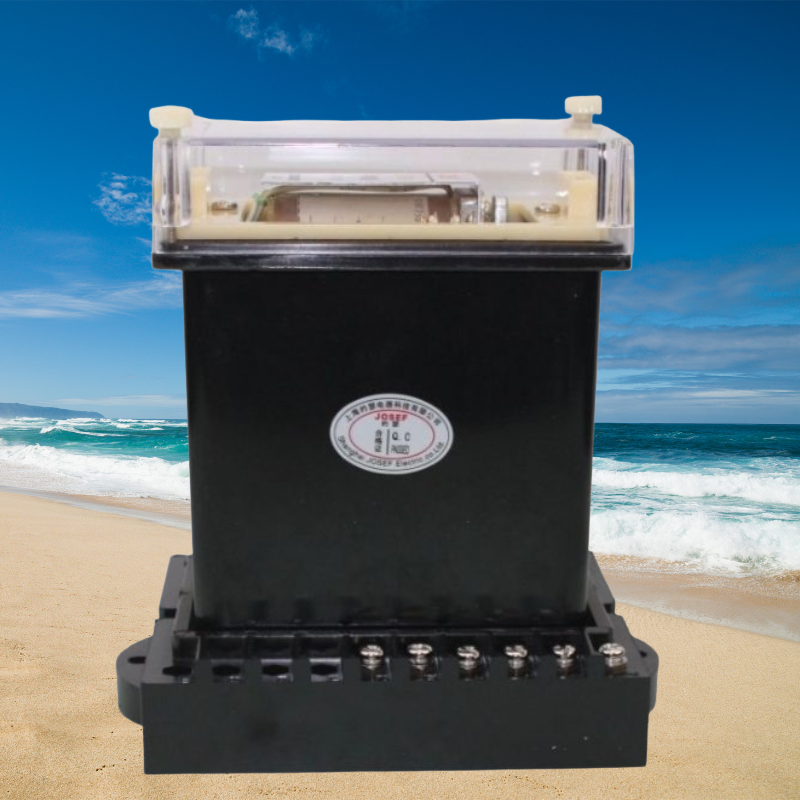

JOSEF约瑟 中间继电器 DZB-14BG DC220V 额定值0.5A 运算速度快，耐振动

DZB-14BG中间继电器（DC220V，额定值0.5A）的核心参数与特性如下：

一、核心参数

1. 额定电压与电流
   • 电压：DC220V（适配直流操作的保护与自动控制回路）。
   • 电流：额定值0.5A（支持0.25A、1A、2A、4A、8A等规格，用户可根据需求选择）。
2. 动作与保持值
   • 动作电压：额定电压的30%~70%（即66V~154V），确保在电压波动时可靠动作。
   • 动作电流：≤80%额定电流（即≤0.4A），避免误动作。
   • 保持电压：≤70%额定电压（即≤154V），维持继电器吸合状态。
   • 保持电流：≤80%额定电流（即≤0.4A），减少能耗。
3. 返回值
   • 返回电压/电流≥额定值的5%（即≥11V/0.025A），确保可靠复位。
4. 动作与返回时间
   • 动作时间：≤50ms（额定电压下快速响应）。
   • 返回时间：≤60ms（断电后迅速复位）。
5. 功率消耗
   • ≤7W（低功耗设计，适合长期运行）。
6. 触点容量
   • 直流有感负荷：电压≤250V，电流≤5A，时间常数5±0.75ms，断开容量50W。
   • 可靠动作次数：5×10次（高耐久性）。
   • 长期接通电流：5A（稳定承载额定电流）。

二、核心特性

1. 电流启动与电压保持
   • 启动方式：通过电流信号触发（如电流互感器输出），适应电流保护场景。
   • 保持方式：依赖电压维持吸合状态，避免因电流消失导致误释放。
2. 高可靠性设计
   • 绕组优化：改进型绕组结构（如线径调整），解决运输中断线问题，提升抗振动能力。
   • 触点材料：采用特殊合金，接触电阻小、耐电弧，延长寿命。
3. 环境适应性
   • 温度范围：-25℃~+55℃，适应恶劣工业环境。
   • 防护等级：IP20~IP54（防尘防潮），确保长期稳定运行。
4. 模块化与标准化
   • 壳体类型：JK-1标准壳体（凸出式后接线）或嵌入式插拔结构，兼容传统型号，便于升级改造。
   • 触点组合：提供常开/常闭触点，灵活适配控制需求。

三、应用场景

1. 电力系统保护
   • 作为电流启动元件，配合主保护继电器（如差动保护），实现输电线路、变压器等设备的过流/短路保护。
2. 工业自动化控制
   • 扩展控制回路触点数量与容量，驱动接触器、断路器等执行元件，实现电机启停、顺序控制等功能。
3. 直流操作回路
   • 适用于直流220V系统（如变电站直流屏），作为信号传递与电路隔离的中间转换元件

DZB-11B带保持中间继电器；
DZB-11BG带保持中间继电器；
DZB-12B带保持中间继电器；
DZB-12BG带保持中间继电器；
DZB-13B带保持中间继电器；
DZB-13BG带保持中间继电器；
DZB-14B带保持中间继电器；
DZB-14BG带保持中间继电器；
DZB-15B带保持中间继电器；
DZB-15BG带保持中间继电器；
