上海约瑟 中间继电器 JZ-7Y-204XMS DC110V 2N02NC 导轨安装 板前接线 误差小

一、核心参数

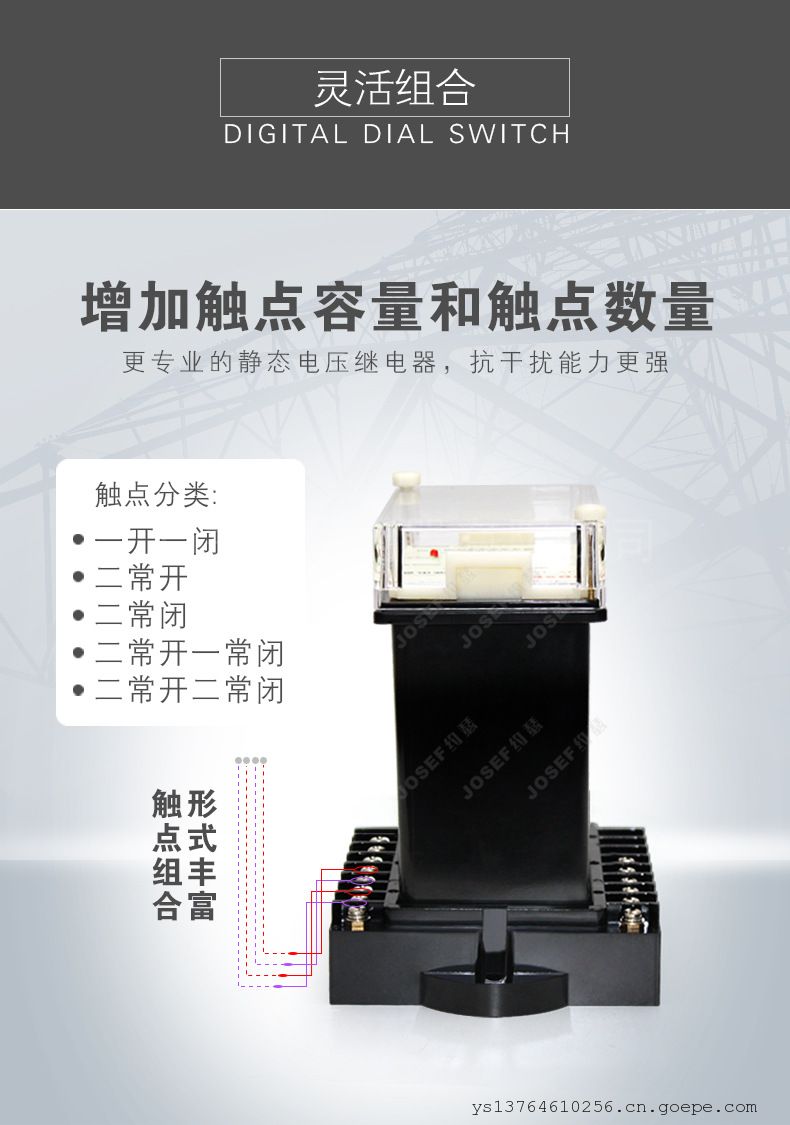

1. 触点配置
   • 2NO（常开）+ 2NC（常闭），满足多回路控制需求，适用于需要同时控制通断的复杂电路。
2. 额定电压
   • DC110V，适用于直流110V供电系统，常见于电力系统、工业自动化等场景。
3. 触点容量
   • 交流电路：在电压≤250V、功率因数（COSφ）为1.0的条件下，可分断10A电流。
   • 直流电路：
     • 普通型：接通DC220V/10A，断开DC220V（τ=5ms，50W负载）。
     • B型：接通DC220V/10A，断开DC250V（τ=5ms，500W大容量触点），极限容量达1500W。
4. 动作与返回时间
   • 动作时间：≤15ms（快速响应，适用于需要快速切换的场景）。
   • 返回时间：≤15ms，确保故障消除后迅速恢复。
5. 功耗
   • 额定电压下：≤6W，低功耗设计降低能源消耗。
6. 绝缘性能
   • 绝缘电阻：用1000V摇表测量，各引出端子对外壳锁紧螺钉间绝缘电阻≥10MΩ。
   • 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V、历时1分钟试验无击穿；同组触点间承受工频1000V、历时1分钟试验无击穿。
7. 环境适应性
   • 工作温度：-15℃～55℃（储存温度：-25℃～+70℃）。
   • 相对湿度：≤90%（无凝露）。
   • 大气压力：80～110KPa。
   • 海拔高度：≤2500米。

二、功能特性

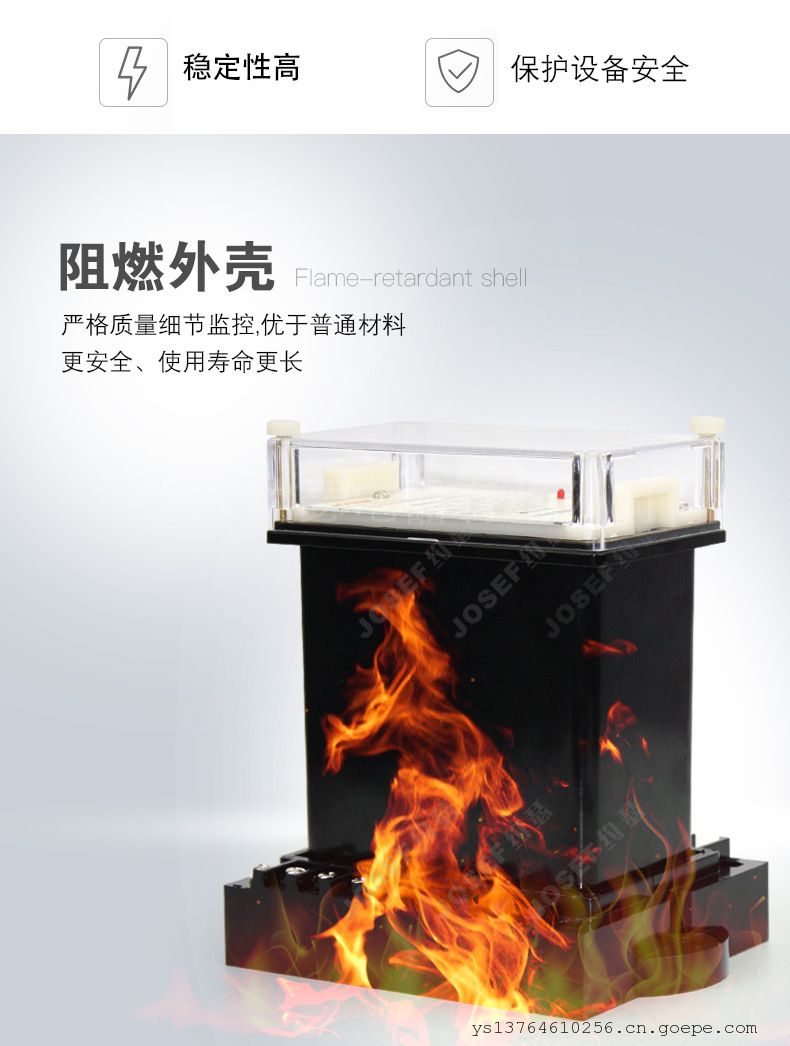

1. 高性能密封设计
   • 采用高性能密封继电器，防潮、防尘，避免触点氧化或接触不良，延长使用寿命。
2. 高可靠性
   • 动作电压准确：直流动作电压≤70%额定值，交流动作电压≤80%额定值，确保可靠动作。
   • 返回系数高：无抖动现象，减少误动作风险。
   • 多触点同步控制：多个接点同时动作或返回，可控性强，适用于需要同步切换的场景。
3. 指示功能
   • 继电器动作后具备灯光指示和电源指示，便于监控和故障排查。
4. 抗干扰能力强
   • 适用于强干扰或电源电压质量较差的场所，确保系统稳定运行。
5. 安装灵活

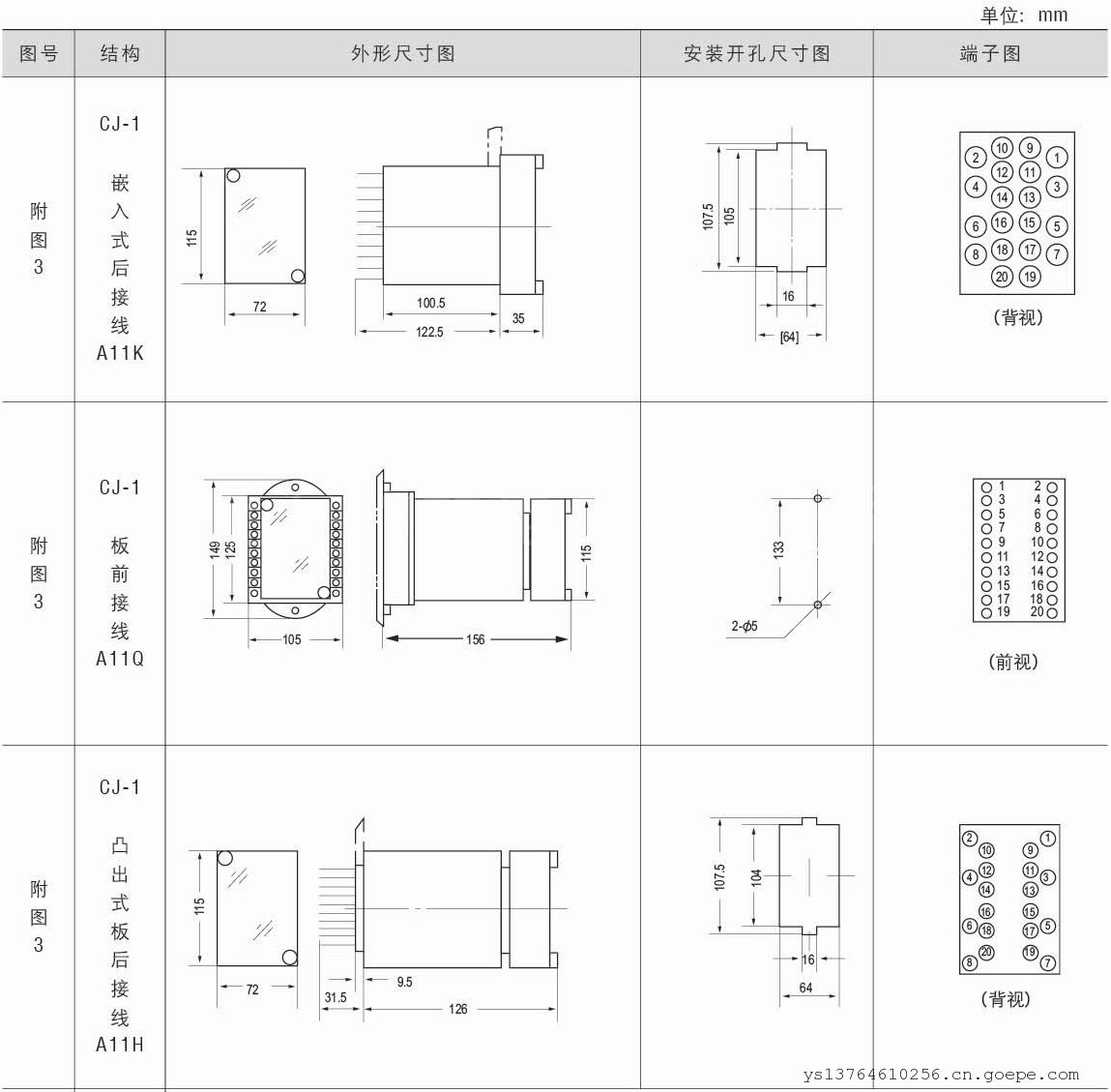

   • 支持板前或板后接线方式，适应不同安装环境和需求。

三、应用场景

1. 电力系统保护
   • 用于发电机、变压器、输变电线路的过负荷保护和短路保护，作为启动元件发出报警信号或切除故障。
2. 工业自动化
   • 适用于冶金、化工、新能源等行业的电机控制回路，监测电流异常并触发保护动作。
3. 能源与基础设施
   • 在核电厂、变电站、工业生产线等场景中，保障电力设备安全稳定运行。
