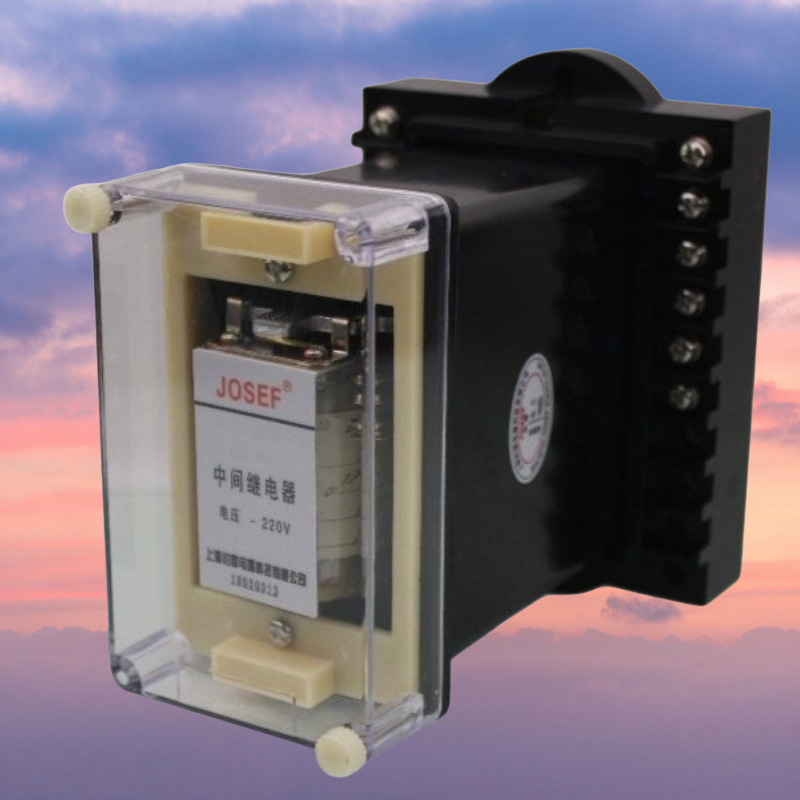

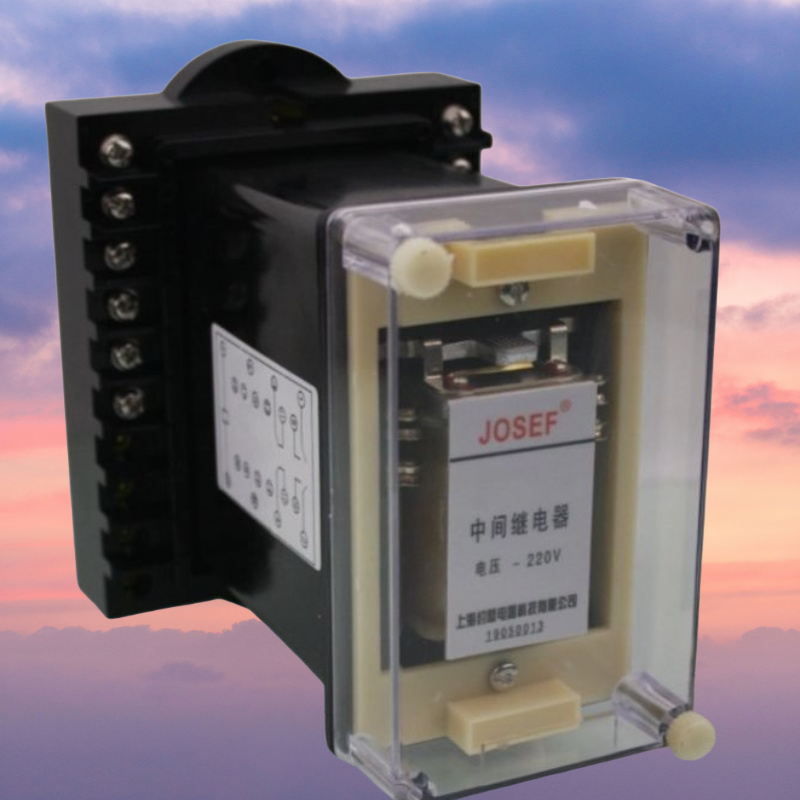

JOSEF约瑟 中间继电器 DZS-234 DC220V（板前接线） 模式可选，精度高

一、产品概述

DZS-234中间继电器为阀型电磁式继电器，线圈装在"П"型导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。接触系统由几个触点组构成，当中间继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

二、主要参数

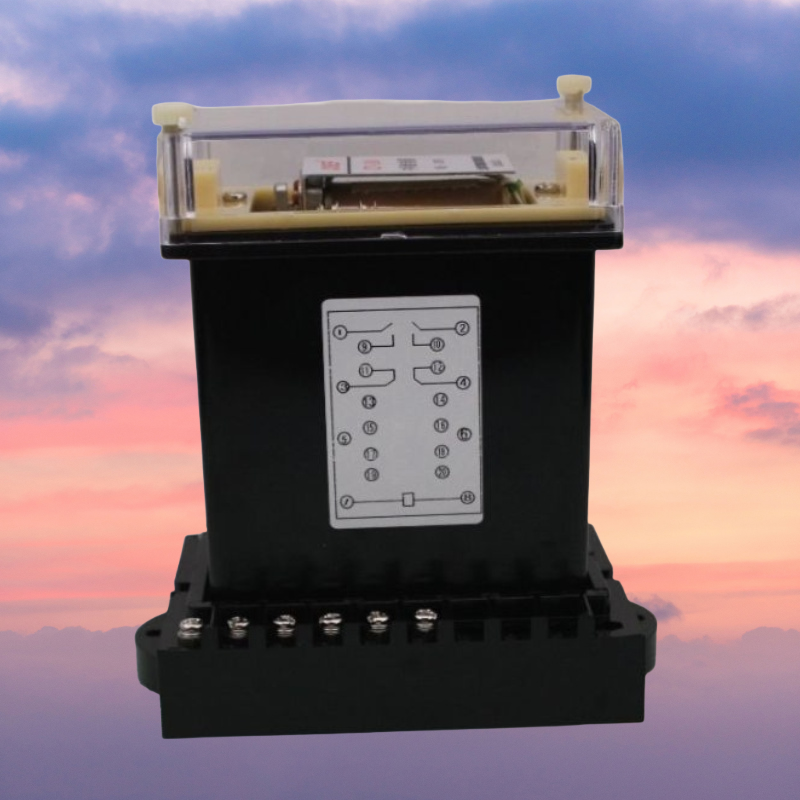

1. 触点形式：2开2闭，这种触点配置增加了电路的灵活性和控制能力。
2. 额定电压：支持直流220V，同时也支持交流380V、127V、110V、24V等电压等级。
3. 动作值：继电器动作电压为额定电压的30%~70%。
4. 返回值：不小于额定值的5%。
5. 介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
6. 触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A为250VA。
7. 触点的接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

三、产品特点

1. 带延时功能：DZS-234中间继电器具备延时功能，能够满足特定控制回路的时间需求。
2. 高可靠性：采用电磁式设计，具有较高的动作可靠性和稳定性。
3. 多种电压等级：支持多种电压等级，适用于不同电压等级的控制回路。

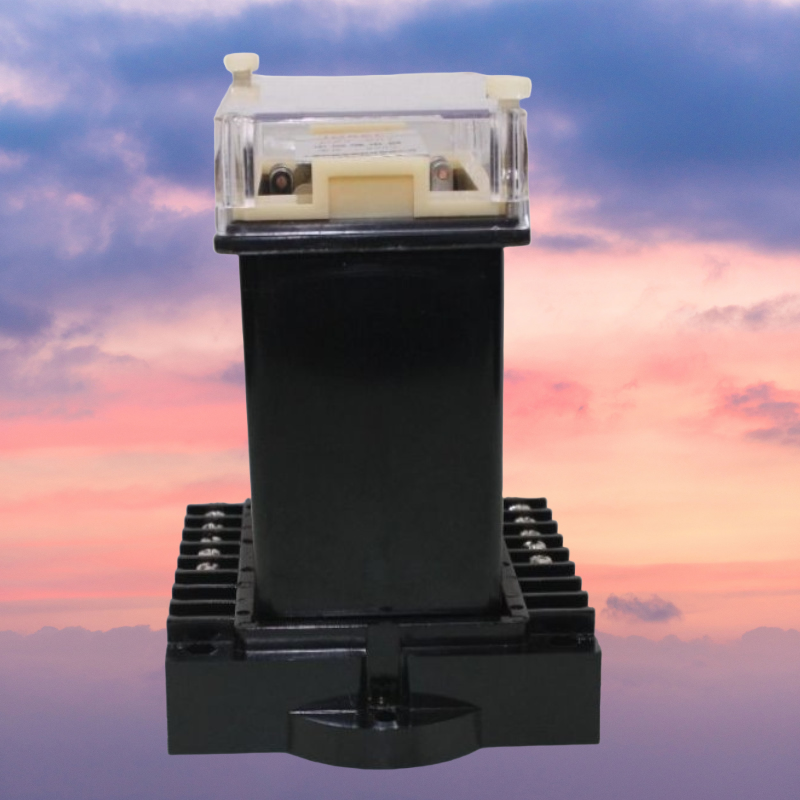

4. 易于安装和维护：采用嵌入式插拔结构（板前/板后），方便安装和拆卸。

四、应用场景

DZS-234 DC220V中间继电器主要用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。它广泛应用于电力系统、工业自动化控制、石油化工、交通运输等领域，用于实现电路的控制、保护、信号转换等功能。
