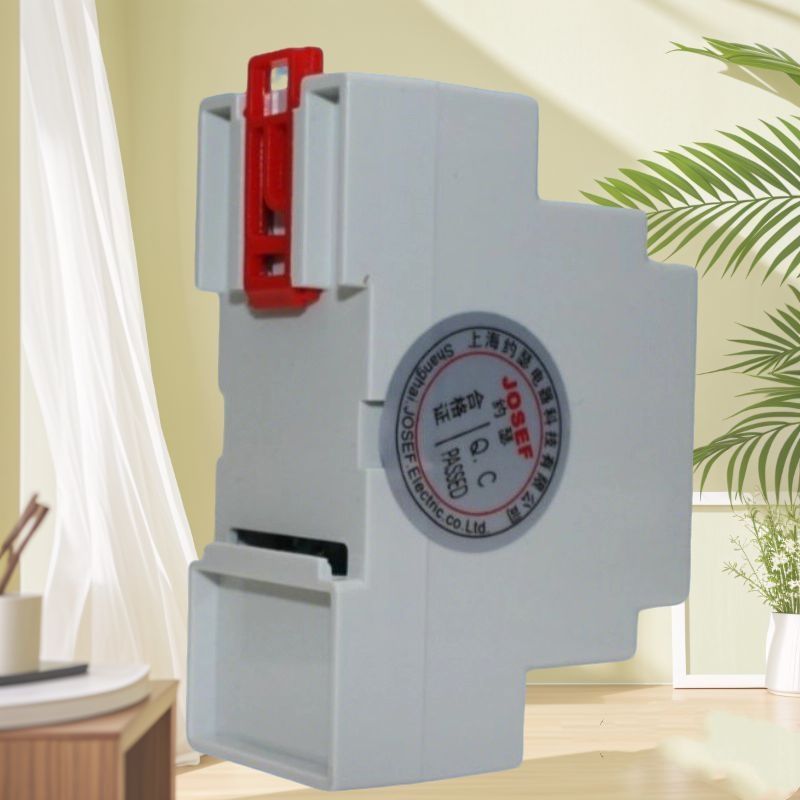

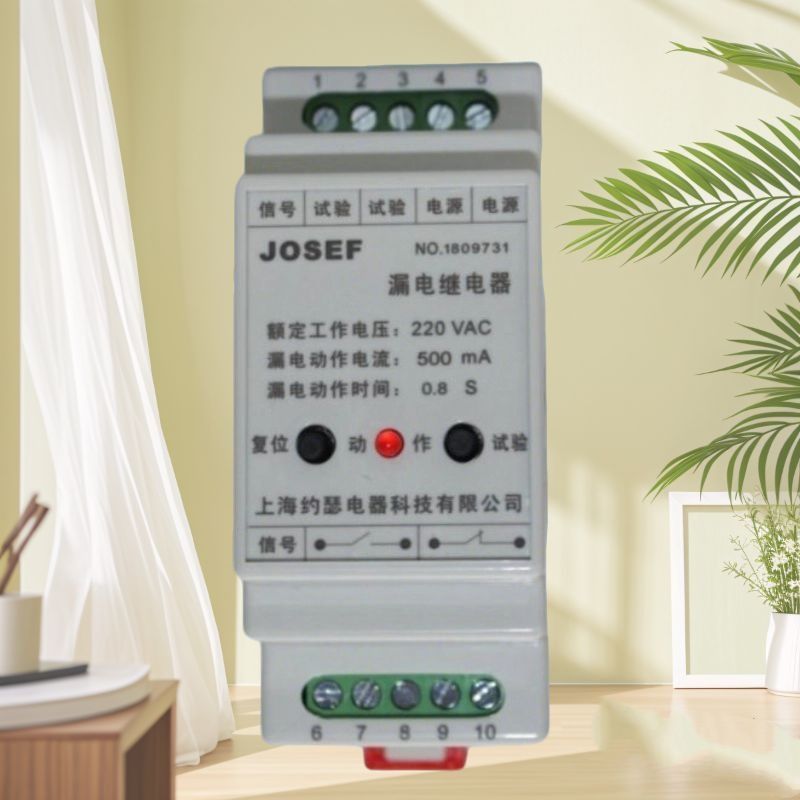

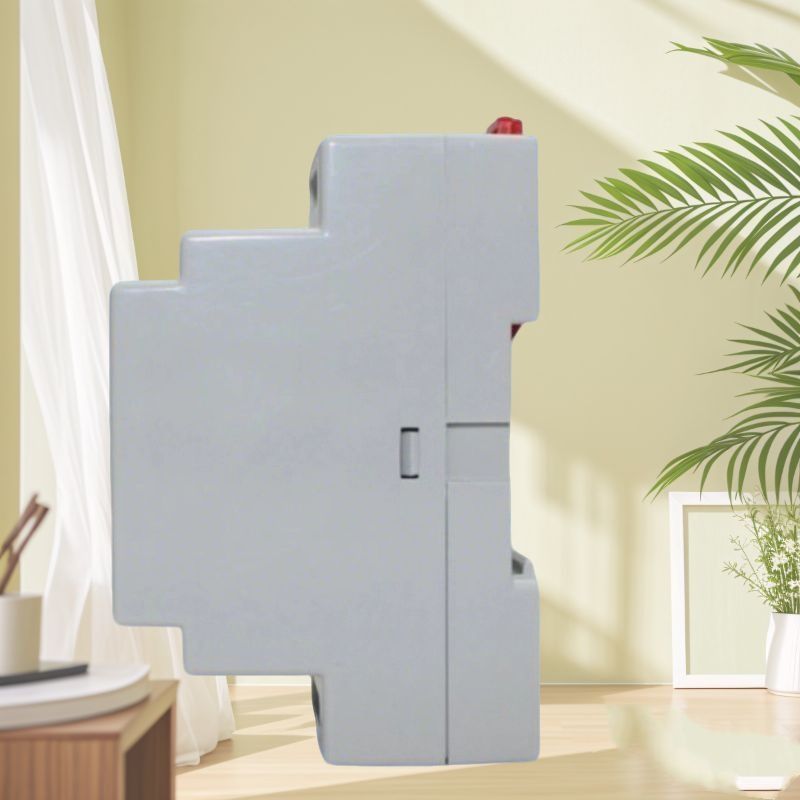

JELR-2000FG 配零序150mm 漏电:500mA 漏电继电器 JOSEF约瑟 寿命长

一、核心参数

1. 额定电压：支持 AC220V/AC380V，兼容常见工业电压等级，适用于多种配电系统。
2. 漏电动作电流：固定值 500mA，适用于设备漏电保护，防止因绝缘故障引发的设备损坏或电气火灾。
3. 动作时间：0.1~2 秒可调，支持快速型（≤0.1 秒）和延时型（0.2~2 秒）保护，适配分级保护需求。
4. 零序孔径：150mm，适配大截面电缆（如三相电机、变频器等大电流线路），安装灵活。
5. 触点形式：1 常开 + 1 常闭，兼容多种控制回路设计。
6. 触点容量：AC250V/5A、DC30V/5A，满足常规负载控制需求。
7. 安装方式：支持柜内导轨或嵌入面板安装，节省配电柜空间，便于维护与扩展。

二、功能特性

1. 漏电保护
   • 通过零序电流互感器检测线路漏电流，当漏电流达到 500mA 时，触发脱扣机构切断电源，防止设备事故或电气火灾。
2. 分级保护支持
   • 动作时间可调，可与断路器、接触器等设备组成分级保护体系，避免越级跳闸，提升系统可靠性。
3. 抗干扰能力强
   • 内置滤波电路，有效抑制谐波干扰，避免误动作，适应复杂电磁环境。
4. 试验功能
   • 内置试验按钮，可模拟漏电状态，定期验证保护性能，确保功能正常。

三、应用场景

1. 工业设备保护
   • 适用于三相电机、变频器等大电流设备的漏电保护，防止因绝缘故障引发设备损坏或火灾。
2. 建筑配电系统
   • 用于商业建筑主干线路或分支线路的漏电保护，提升用电安全性。
3. 新能源电站
   • 在光伏、风电等新能源发电系统中，作为接地故障保护装置，保障系统稳定运行。

四、选型与安装要点

1. 选型依据
   • 电压匹配：确认控制回路电压与继电器额定电压一致（AC220V/AC380V）。
   • 漏电电流设定：根据保护需求选择 500mA 固定值型号。
   • 零序孔径：根据电缆直径选择 150mm 孔径，确保适配性。
   • 动作时间：根据分级保护需求选择快速型或延时型。
2. 安装注意事项
   • 接线正确性：按产品说明书接线图连接，避免短路或接反。
   • 定期检查：定期测试试验按钮，验证保护功能正常性。
