JOSEF约瑟 JSJ-4交流断电延时继电器 整定方便，安装可靠

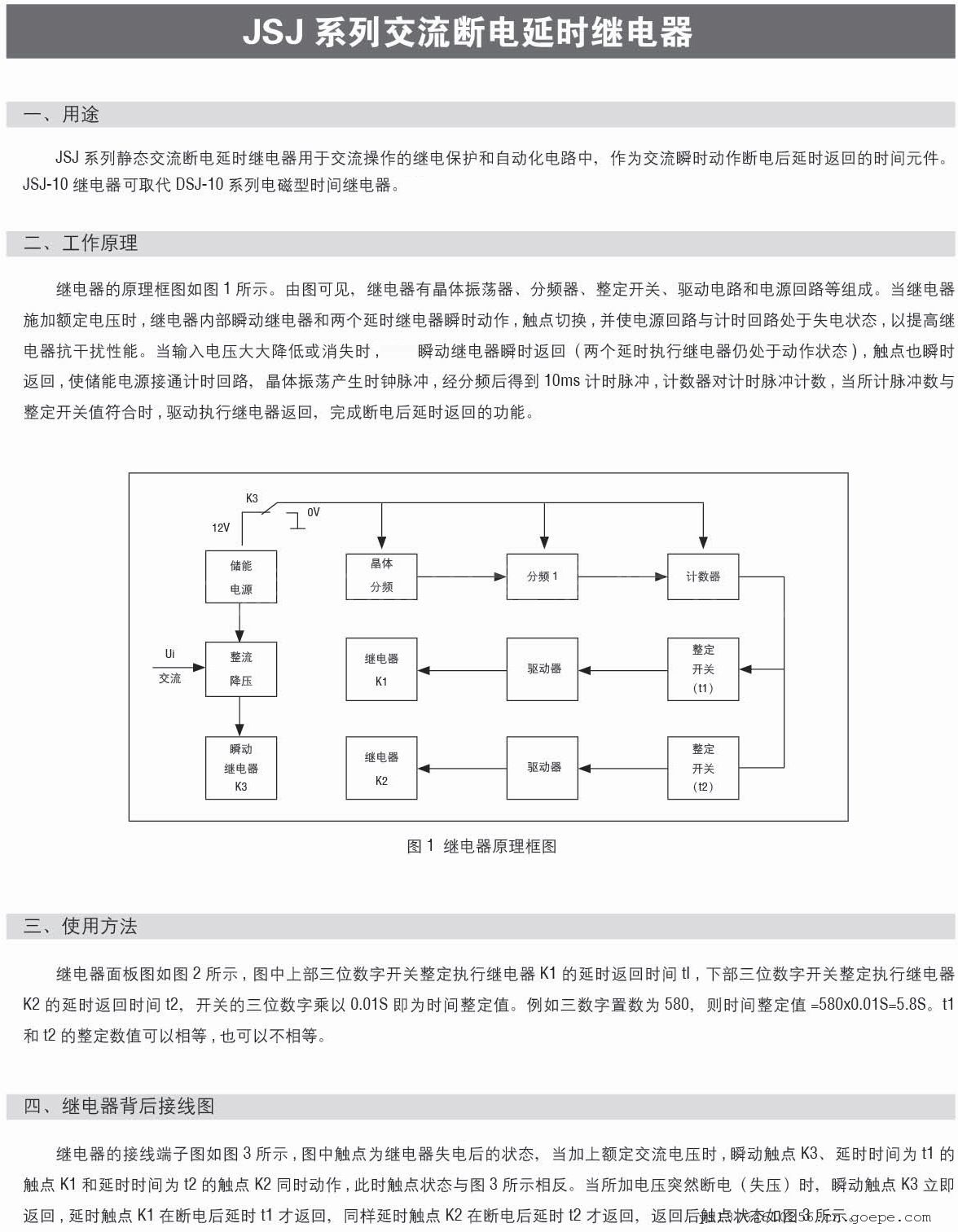

一、工作原理

JSJ-4交流断电延时继电器的工作原理主要基于其内部的晶体振荡器、分频器、整定开关、驱动电路和电源回路等组件。当继电器施加额定电压时，继电器内部瞬动继电器和两个延时继电器瞬时动作，触点切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路。晶体振荡产生时钟脉冲，经分频后得到计时脉冲，计数器对计时脉冲计数。当所计脉冲数与整定开关值符合时，驱动执行继电器返回，完成断电后延时返回的功能。

二、产品特点

1. 延时功能：具有断电延时返回的功能，即在断电后，继电器触点会延时一段时间才返回初始状态。
2. 精度高：采用可编程定时集成电路或CMOS计数分频集成，具有延时精度高、延时时间长的特点。
3. 触点配置灵活：继电器具有多个触点，可以独立整定延时时间，满足不同的控制需求。
4. 应用范围广：适用于交流操作的继电保护和自动化电路中，作为交流瞬时动作断电后延时返回的时间元件。

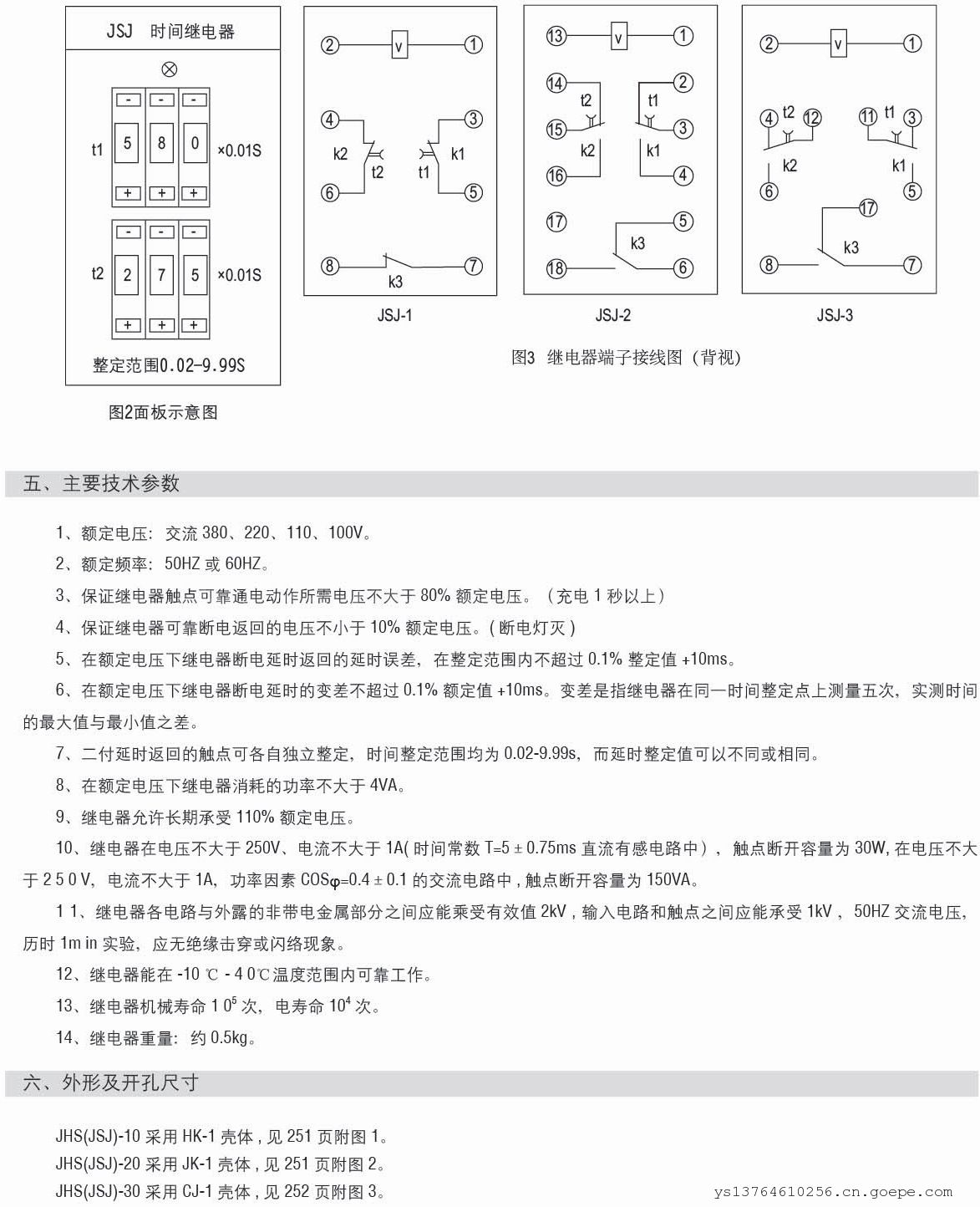

三、技术参数

1. 额定电压：交流380V、220V、110V、100V（也有说法为250V），具体取决于产品型号和规格。
2. 额定频率：50Hz或60Hz。
3. 延时范围：0.02s~9.99s，可独立整定两个延时触点的延时时间。
4. 功率消耗：在额定电压下继电器消耗的功率不大于4VA。
5. 触点形式：常开触点、常闭触点，触点形式为一开一闭或转换型。
6. 环境适应性：能在-10℃~40℃温度范围内可靠工作。

四、应用领域

JSJ-4交流断电延时继电器广泛应用于各种需要延时控制的电气系统中，如：

1. 工业自动化控制：用于控制各种自动化设备和系统，如自动输送线、流水线控制以及自动化包装等。
2. 通信系统：用于控制信号的延时传输，如电话交换机、无线对讲机等。
3. 家庭电器控制：用于电源延时断开、延时通电、延时关闭等场景，如空调、电视、电热水器等设备的延时控制。
4. 消防系统：用于控制灭火设备的启动时间，确保在火灾发生时能够及时有效地进行灭火。

五、使用注意事项

1. 电源电压：继电器电源电压应在允许电压波动范围内工作，通常为额定值的85%~110%。
2. 负载控制：不要用其直接控制大容量负载，应在额定允许情况下使用，并考虑负载形式和留有相应的裕量。
3. 环境因素：在强磁场、高冲击振动场所使用时，应尽可能避免对继电器的影响。
