JOSEF约瑟 信号继电器 DX-11Q/110 电压型，带板前附件 模式可选，导轨安装

一、产品概述

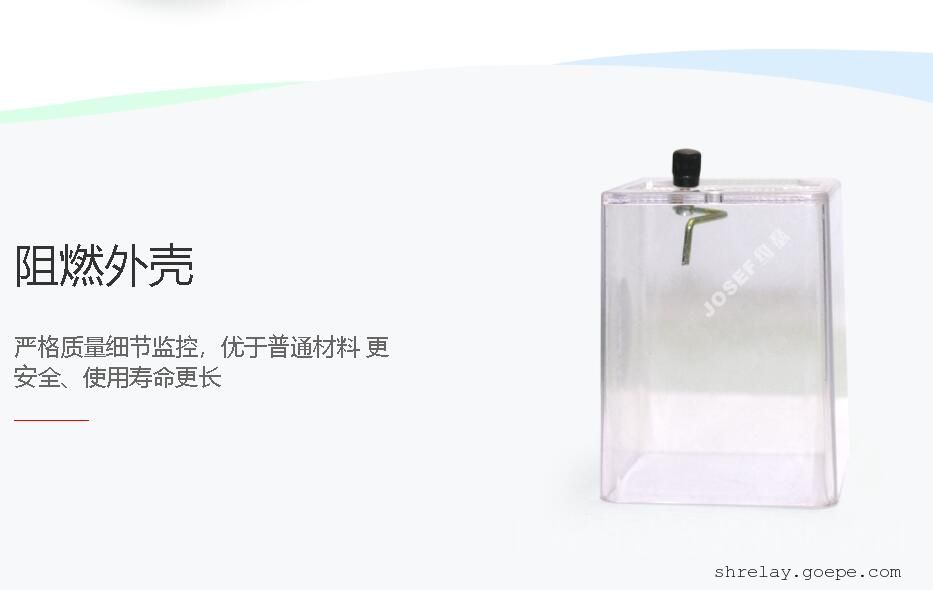

DX-11Q/110 信号继电器属于 DX-11 系列，该系列继电器采用电磁式、拍合型工作原理，具有机械掉牌信号、磁保持、电复归等特点。继电器机构装在由胶木底座和塑料外壳组成的壳体内，外壳前壁有透明“窗”，可观察继电器动作前后信号牌的位置，并设有手动复归旋钮。

二、技术参数

1. 额定电压：支持多种电压规格，包括 DC220V、DC110V、DC48V、DC24V、DC12V 等，其中 DX-11Q/110 型号明确适用于 DC110V 电压等级。
2. 额定电流：提供多种额定电流选择，如 0.01A、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、0.75A、1A 等，满足不同电路需求。
3. 动作值：动作电流不大于 90% 额定电流；动作电压不大于 70% 额定电压。
4. 返回值：返回值小于 70% 额定电压值。
5. 功率消耗：电流型继电器功率消耗不大于 0.3W；电压型继电器功率消耗不大于 2W。
6. 介质强度：继电器的各电路对外露的非带电金属部分应耐受交流 50Hz、电压 2kV 历时 1min 试验无击穿或闪络现象。
7. 触点容量：在电压不大于 250V 及电流不大于 2A 时，触点的断开容量在具有感负荷（T=5ms）的直流电路中为 50W，在交流电路中（cosφ=0.4）为 250VA。
8. 触点形式：根据型号不同，触点形式有所差异。例如，DX-11 型继电器具有三付动合触点，DX-11A 型具有两付动合触点，DX-11B 型具有两付动断触点，DX-11C 型具有一付动合和一付动断触点。

三、工作原理

当励磁线圈通电达到动作值时，电磁铁的动片被吸合，信号牌在自身重量的作用下掉牌，“窗”口显示白色。此时，随信号牌一起转动的触杆与静触点片同时接通。断电或激励量降低到返回值时，动片在弹簧的作用力下返回到原来位置。用手按顺时针方向转动外壳上的旋钮，信号牌返回原来位置，并被动片的凸出部分挂住，不会自动掉牌。

四、应用场景

DX-11Q/110 信号继电器主要用于直流操作的保护线路中，作为信号指示器。它广泛应用于电力系统二次回路及工业化控制回路中，作为故障指示及报警之用。例如，在变电站、发电厂等场景中，用于监测电路状态，当电路出现故障或异常时，继电器动作并发出信号，以便及时采取措施进行处理。

五、安装与调试

1. 安装：继电器应固定在室内垂直屏板上，该室内应没有尘埃、腐蚀气体，并且有充足的光线以便进行必要的检查与观察。继电器的底座用两个 M4 的螺杆固定到屏板上，从屏板前面固定底座时，可采用两个特殊的挂板。
2. 调试：在继电器开始使用前，需取去外壳检查有无在运输过程中损坏，如动片被吸持时信号牌掉牌不灵活、任何一个接触弹簧片不闭合等。调试时，可通过改变反作用弹簧的拉力或调整衔铁与铁心间的空气隙来满足动作值要求。
