JELR-160FG漏电继电器 JOSEF约瑟 电工电气用 动作指示清晰

一、概述

JELR-160FG漏电继电器是JOSEF约瑟品牌JELR-FG系列中的一款产品，专为交流电压660V至1140V、频率50Hz的配电系统设计。它适用于电流范围15~4000A的线路，用于检测线路中的漏电电流，并在漏电电流达到设定值时迅速切断电路，从而防止电气火灾和人身触电事故的发生。

二、特点

1. 高灵敏度：能够检测到微小的漏电电流，确保电气安全。
2. 动作可靠：采用优质材料和先进工艺制造，具有较高的可靠性和稳定性。
3. 动作时间可选：提供快速型和延时型两种动作时间配置。快速型动作时间小于0.1秒，适用于对响应速度要求高的场景；延时型动作时间则可根据用户需求进行定制，避免瞬时漏电误动作。
4. 宽电压适应性：支持多种额定电压，包括AC220V、AC380V等，能够适应不同电压等级的电气系统。

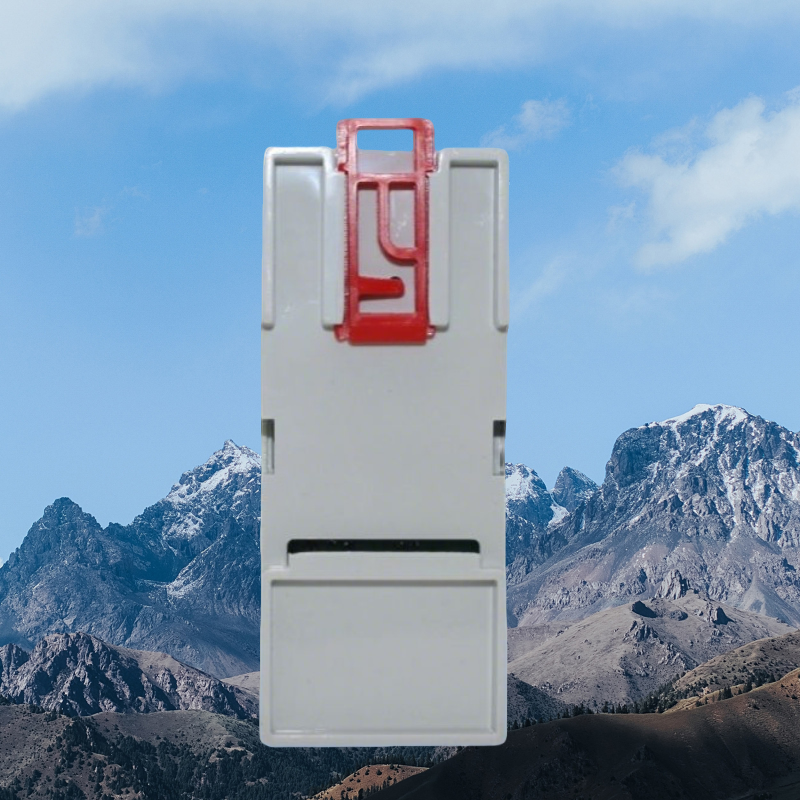

5. 多种安装方式：提供导轨和面板两种安装方式，体积小、使用方便，可广泛应用于各种电气线路中。
6. 可调节动作电流：动作电流可在一定范围内进行调节（如50~500mA），满足不同场景下的漏电保护需求。
7. 零序孔径多样：零序电流互感器孔径为45mm，部分型号支持多种规格孔径，以适应不同安装需求。

三、技术参数

• 额定电流：160A
• 额定电压：AC220V、AC380V
• 动作电流：50~500mA（可调节）
• 动作时间：快速型小于0.1秒
• 零序孔径：45mm
• 功耗：≤5W
• 绝缘性能：绝缘电阻不小于10MΩ（使用500V兆欧表测量）；能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象

四、应用场景

1. 矿山/选煤厂：防止设备漏电引发粉尘爆炸，确保安全生产。
2. 石油化工：在易燃易爆环境中，漏电保护可避免电火花引发事故。
3. 商业楼宇/住宅小区：作为总漏电保护装置，防止电气火灾，保障人员安全。
4. 轨道交通：如地铁、轻轨的配电系统，保护电气设备和乘客安全。
5. 能源化工：在电厂、化工厂中，防止漏电导致设备损坏或火灾。
