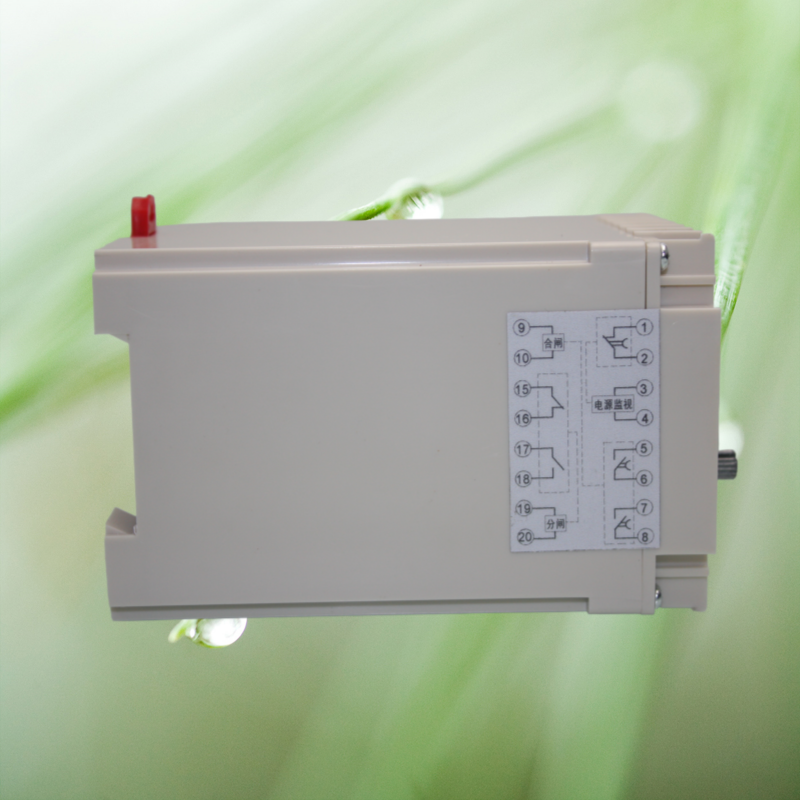

JOSEF约瑟 电源分合闸回路监测继电器 JZZS-1220 DC220V

产品特性

1. 监测功能：

   • 主要用于直流或交流操作的各种自动控制线路中，分别对断路器分闸（合闸）回路、控制电源进行监测。
   • 适合各种断路器合分闸线圈。

2. 延时特性：

   • 具有信号固定延时输出及可调延时输出功能，能满足不同场景下的延时需求。

3. 安装与适配性：

   • 适合各种导轨安装，便于集成到现有控制柜中。
   • 采用螺钉压接式端子，连接稳固可靠。

4. 外形与尺寸：

   • 外形尺寸为82×72×112（单位：毫米），结构紧凑，节省空间。

技术参数

1. 额定值：

   • 额定电压：DC220V（也可定制其他电压等级，如AC220V等）。
   • 额定电流：10A。

2. 触点数据：

   • 触点形式：延时触点（参考端子图）。
   • 开断容量：在250V以下直流有感电路（时间常数5±0.75ms）中为50W；在250V以下交流电路（功率因数cosφ=0.4±0.1）中为250VA。
   • 电流：5A。

3. 电寿命：

   • 触点电路在规定的负荷条件下，电寿命可达10万次。

4. 工作条件：

   • 温度范围：-25℃至+50℃。
   • 相对湿度：不大于90%。
   • 大气压力：80～110KPa。
   • 海拔高度：不大于2500米。

应用场景

1. 矿山与工厂：

   • 在矿山、工厂等场合中，用于监测断路器分闸（合闸）回路和控制电源的状态，确保设备安全运行。

2. 电力系统：

   • 可与断路器、接触器等组合使用，构建完整的保护装置，提高电力系统的可靠性和安全性。
