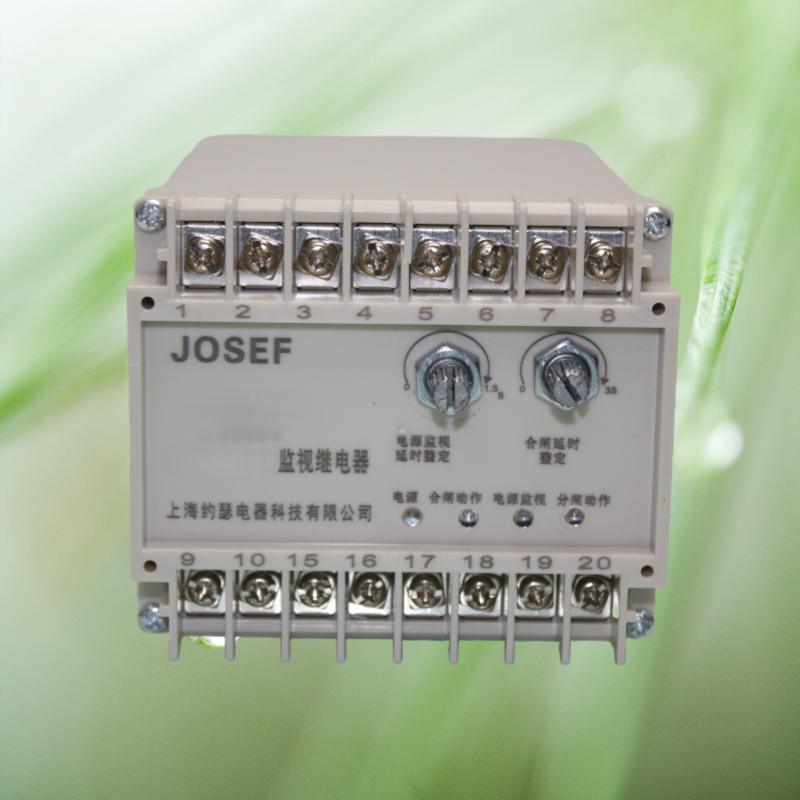

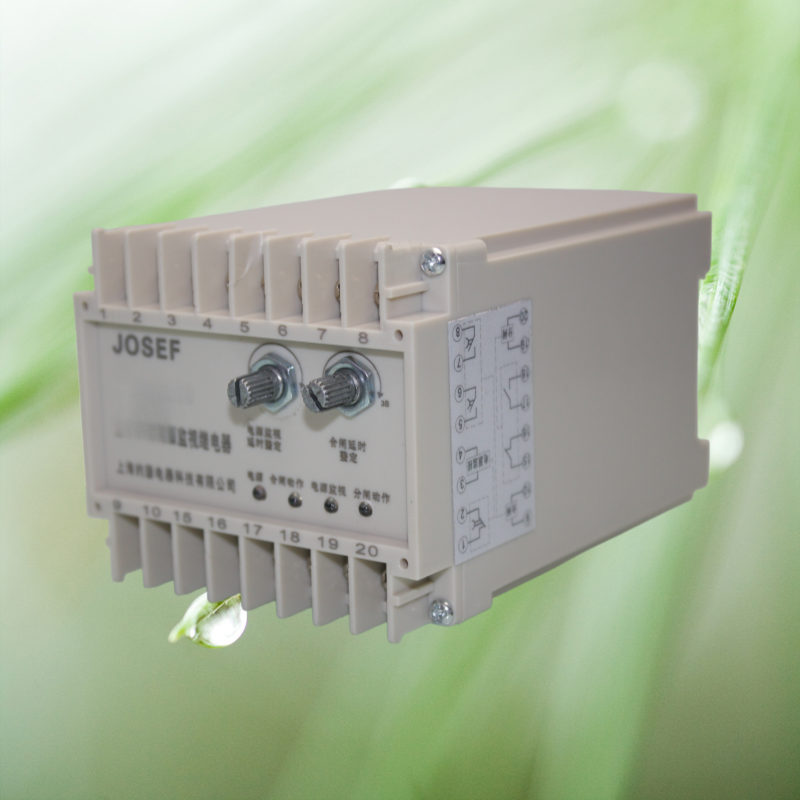

电源、分闸、合闸回路监测继电器 JZZS-1112 AC220V JOSEF约瑟 智能运算速度快

一、产品特点

1. 集成化设计：集跳位、合位、电源监视继电器为一体，替代了传统单一功能的继电器，减少了设备数量和占用空间。
2. 高可靠性：采用进口密封型继电器，防潮、防尘，线径粗，不易断线，提高了产品的可靠性。
3. 延时功能：具有信号固定延时输出及可调延时输出功能，可根据实际需求调整延时时间。
4. 体积小：体积小巧，能满足抽屉柜安装要求。
5. 安装方便：采用快速导轨安装结构，适合各种导轨安装，接线方便。
6. 指示灯：配备电源指示灯和动作指示灯，便于观察设备状态。
7. 电气和机械寿命长：继电器电气和机械寿命长，免维护。
8. 触点容量大：触点容量大，接触电阻小，确保了信号的稳定传输。

二、技术参数

1. 额定电压：AC220V（也有DC110V、DC220V等可选）

2. 额定电流：10A

3. 触点形式：1常开3常闭（也有一开一闭等形式）

4. 监测回路及延时时间：

   • 电源监测：监测电流10mA，延时时间15mS～1.5S
   • 分闸监测：监测电流1.5mA，固定延时返回
   • 合闸监测：监测电流及延时时间根据具体型号可能有所不同

5. 动作值：≤70%额定电压

6. 保持值：≥50%额定电压

7. 延时返回时间：≤15mS，≥0.5S，≥0.8S，≥1.1S可选

8. 动作时间：≤15mS

9. 返回值：>5%额定值

10. 绝缘性能：

    • 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ（也有说法为不小于300MΩ）。
    • 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

11. 环境条件：

    • 环境温度：-15℃～55℃（也有说法为-10℃～+50℃或-25℃～+70℃）
    • 工作电压：不大于120%额定电压
    • 工作位置：任意
    • 周围磁场强度：小于0.5mT
    • 环境相对湿度：不大于90%
    • 大气压力：80～110KPa
    • 海拔高度：不大于2500米

三、应用场景

JZZS-1112 AC220V电源、分闸、合闸回路监测继电器广泛应用于电力系统、工业自动化设备、城建交通等领域，特别适用于需要精确监测断路器分闸（合闸）回路和控制电源状态的场合。
