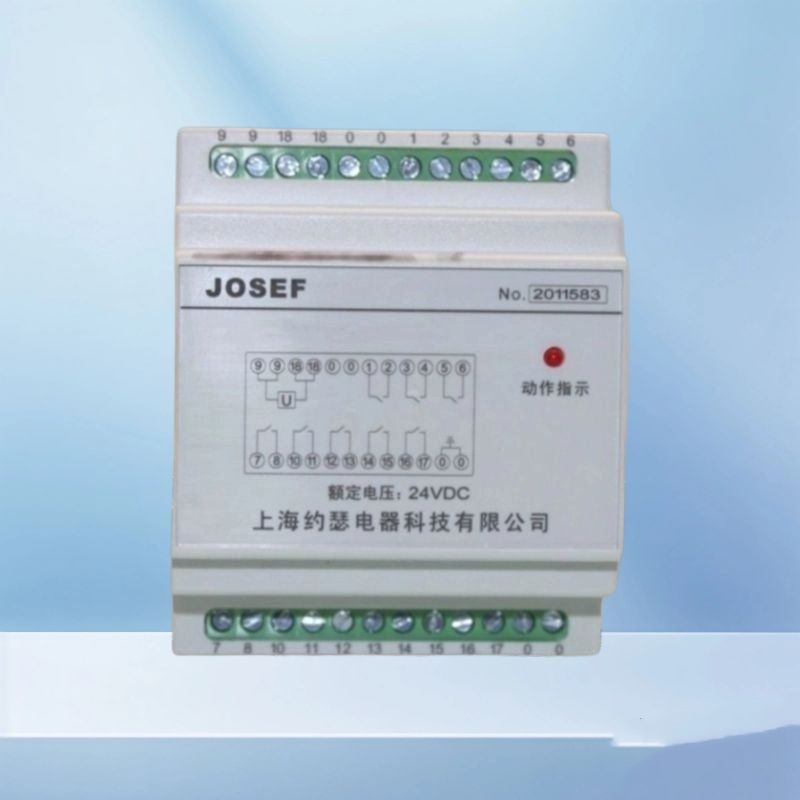

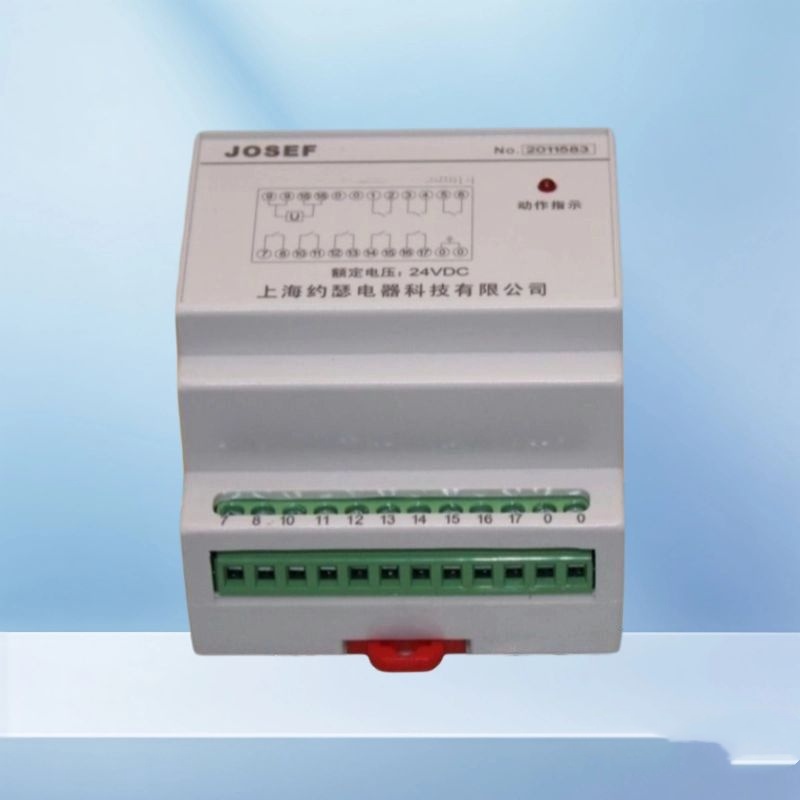

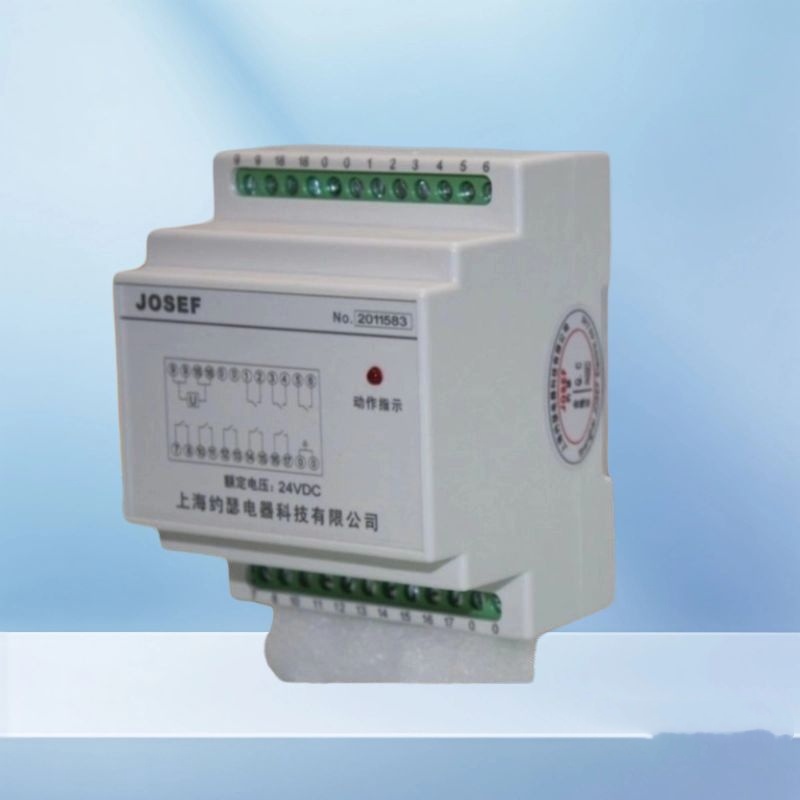

中间继电器 HJDZ-220VAC-2H2D JOSEF约瑟 抗干扰，安装方便可靠

一、产品定位

HJDZ-220VAC-2H2D为静态中间继电器，专为电力继电保护与自动控制装置设计，通过集成电路结构实现高精度、高可靠性的信号转换与传递。其核心功能包括：

• 触点扩展：增加控制回路触点数量，解决主保护装置触点不足问题。
• 信号隔离：通过电磁系统实现输入/输出信号隔离，避免控制回路干扰。
• 容量提升：增强触点负载能力，驱动更大功率负载（如指示灯、报警装置）。

二、核心参数

1. 额定电压
   • 交流（AC）：220V（主型号），可选110V、100V等，适配不同系统电压等级。
   • 控制方式：电压动作、电流保持（部分型号支持），满足复杂保护逻辑需求。
2. 触点配置
   • 触点类型：2开2闭（2H2D），支持双路信号独立控制。
   • 触点容量：
     • 直流有感负荷：电压≤250V、电流≤5A时，断开容量50W。
     • 交流负荷：电压≤250V、电流≤3A时，断开容量250VA。
   • 信号触点：长期允许通过电流3A，适用于远方信号传输。
3. 动作与返回特性
   • 动作值：动作电压为额定值的30%～70%，动作电流≤额定值的80%。
   • 返回值：≥额定值的5%（部分型号为3%），确保可靠复位。
   • 保持功能：保持电压≤额定保持电压的70%，保持电流≤额定保持电流的80%。
4. 绝缘与耐压
   • 介质强度：各导电电路与外壳间，以及线圈电路与触点电路间，能承受2kV（有效值）、50Hz交流电压，历时1分钟无击穿。
   • 绝缘电阻：正常条件下，各部分间绝缘电阻≥100MΩ（500V摇表测量）。
5. 环境适应性
   • 温度范围：-15℃至+55℃（部分型号支持-25℃至+70℃）。
   • 湿度耐受：≤90%RH（无凝露）。
   • 海拔适应：≤2500米。

三、技术特性

1. 结构设计
   • 电磁系统：线圈安装在“П”型导磁体上，活动衔铁与导磁体配合，通过电磁力驱动触点动作。
   • 触点系统：两侧排列两排触点组，触点间隙≥2mm，动合触点超行程0.3mm～0.5mm，闭合压力≥0.1N，动断触点压力≥0.08N。

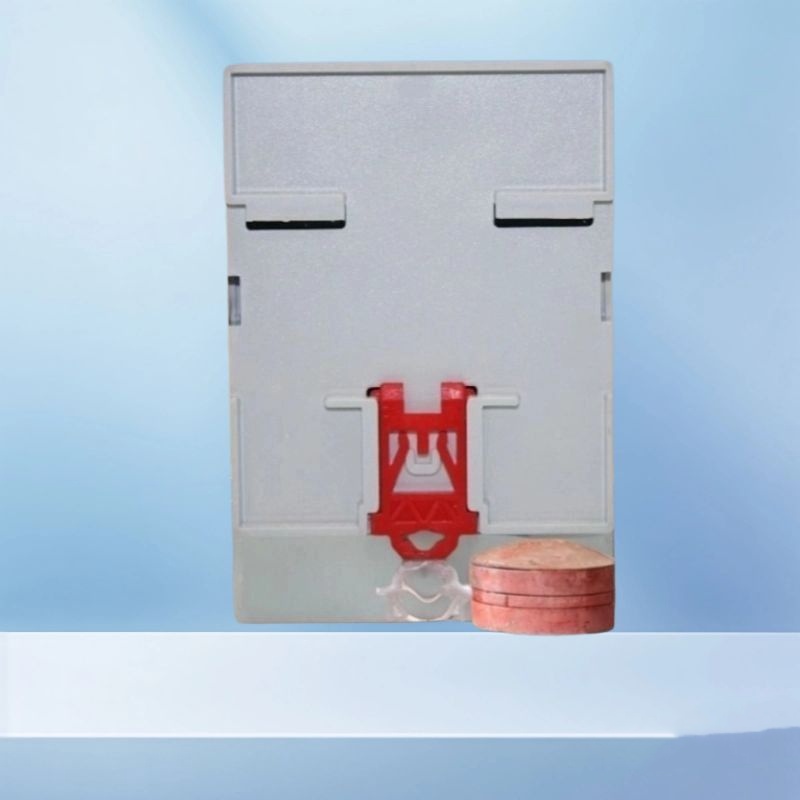

   • 外壳类型：支持嵌入式（A11K）、突出式后接线（A11H）、突出式前接线（A11Q）三种结构，适应不同控制柜布局。
2. 功能扩展
   • 信号指示：部分型号配备动作信号指示器与复归机构，可联动远方信号，简化接线并降低成本。
   • 延时功能：通过外附电阻或阻尼片实现通电延时或断电延时，满足复杂时序控制需求。
3. 热性能
   • 温升限制：环境温度40℃时，电压绕组长期耐受110%额定电压，温升≤65℃；电流绕组耐受3倍额定电流，历时5秒。
