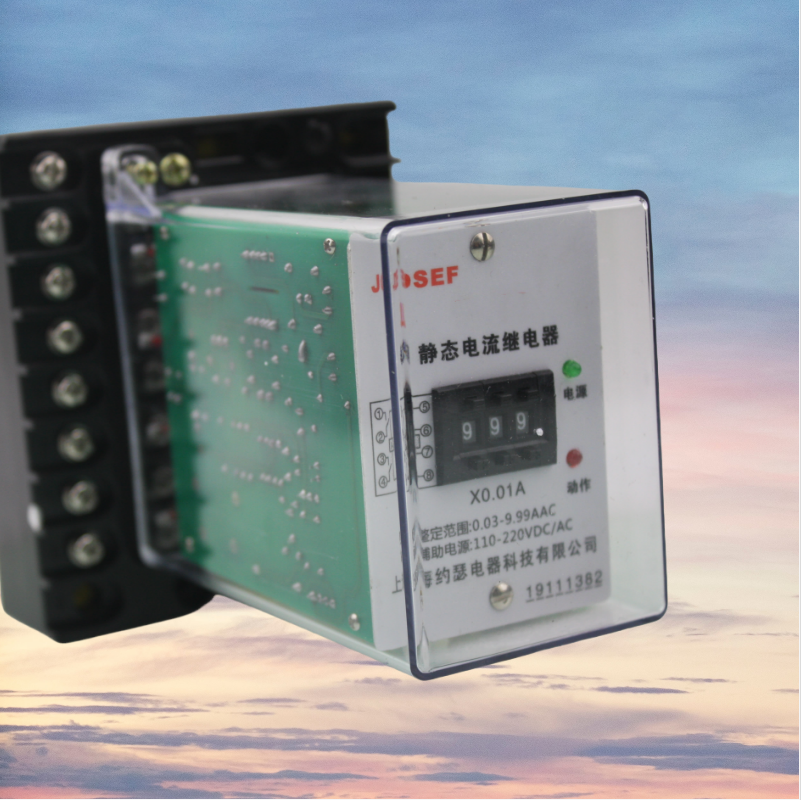

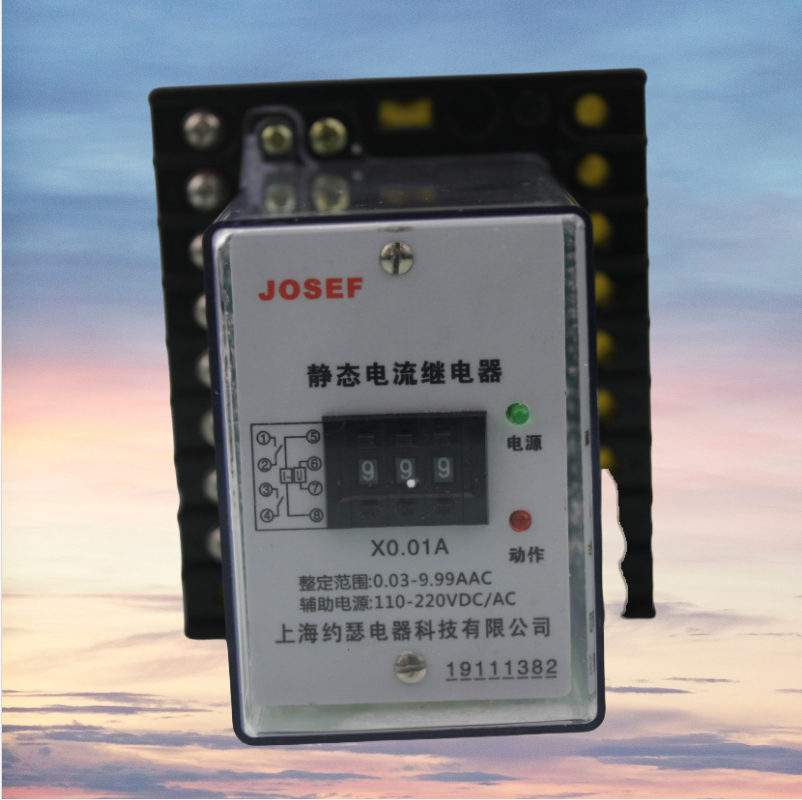

JOSEF约瑟 电流继电器 JL-21 整定范围0～99A 极差0.1A 辅助电压220V

一、产品定位与核心功能

JL-21为静态集成电路型电流继电器，主要用于电力系统交流回路的过电流保护、欠电流保护或过负荷、短路保护，作为启动元件发出报警信号或切除故障。其核心优势包括：

• 高精度：整定误差≤±3%，动作时间误差≤4%，满足继电保护严格要求。
• 宽整定范围：0.1A～99.9A（部分型号支持0～99A），极差0.1A，适应不同负载需求。
• 快速响应：1.2倍整定值时动作时间≤25ms，0.5倍整定值时返回时间≤27ms。
• 低功耗：交流回路功耗≤0.5VA（额定5A时），直流回路功耗≤5W，减少能源损耗。

二、关键技术参数

1. 整定参数
   • 电流整定范围：0.1A～99.9A（部分型号如JL-21A支持0.01A～9.99A细分整定）。
   • 整定级差：0.1A（高精度型号支持0.01A级差）。
   • 整定方式：采用拔码开关或数码管显示，无需校验，操作直观。
2. 动作特性
   • 动作时间：
     • 过流保护：1.2倍整定值时≤25ms，2倍整定值时≤20ms。
     • 欠流保护：0.5倍整定值时≤20ms。
   • 返回系数：过流保护≥0.90，欠流保护≤1.05，确保可靠返回。
3. 电气参数
   • 辅助电压：支持AC/DC 24V、48V、110V、220V（部分型号支持380V），交直流通用。
   • 功率消耗：
     • 辅助电源：≤5VA（AC 220V时）。
     • 启动电源：≤0.5VA（交流回路），≤1.5VA（直流回路）。
   • 绝缘电阻：≥300MΩ（500V兆欧表测量）。
   • 介质强度：2kV/50Hz交流电压耐受1分钟无击穿。
4. 触点容量
   • 直流电路：250V/2A（时间常数5ms±0.75ms），断开容量50W。
   • 交流电路：250V/5A（功率因数0.4±0.1），断开容量250VA。
   • 寿命：电寿命10次，机械寿命10次。

三、结构与可靠性设计

1. 模块化结构
   • 采用标准壳体（如HK-1、JK-1、CJ-1等），支持嵌入式或导轨安装。
   • 内部接线清晰，触点采用银合金材料，抗电弧侵蚀能力强。
2. 环境适应性
   • 温度范围：-10℃～+50℃（部分型号支持-25℃～+70℃）。
   • 湿度范围：≤90%RH（无凝露）。
   • 抗干扰性：符合GB/T 7261、DL/T 478标准，抗电磁干扰能力强。
3. 保护功能
   • 过载保护：长期允许接通电流5A，短时过载能力达10A（10秒）。
   • 反时限特性：部分型号（如JL-8C/21）支持反时限保护，适应不同负载特性。

四、典型应用场景

1. 电力系统保护
   • 发电机、变压器、输电线路的过电流/短路保护。
   • 电动机的过负荷保护（如风机、水泵等）。
2. 工业自动化
   • 轧钢机、空压机、起重机等设备的顺序控制与保护。
   • 配电柜、开关柜的电流监测与保护。
3. 新能源领域
   • 光伏逆变器、风电变流器的电流保护。
   • 储能系统的电池组充放电保护。
