JOSEF约瑟 零序过流继电器 LGL-110/AC 误差小，可靠

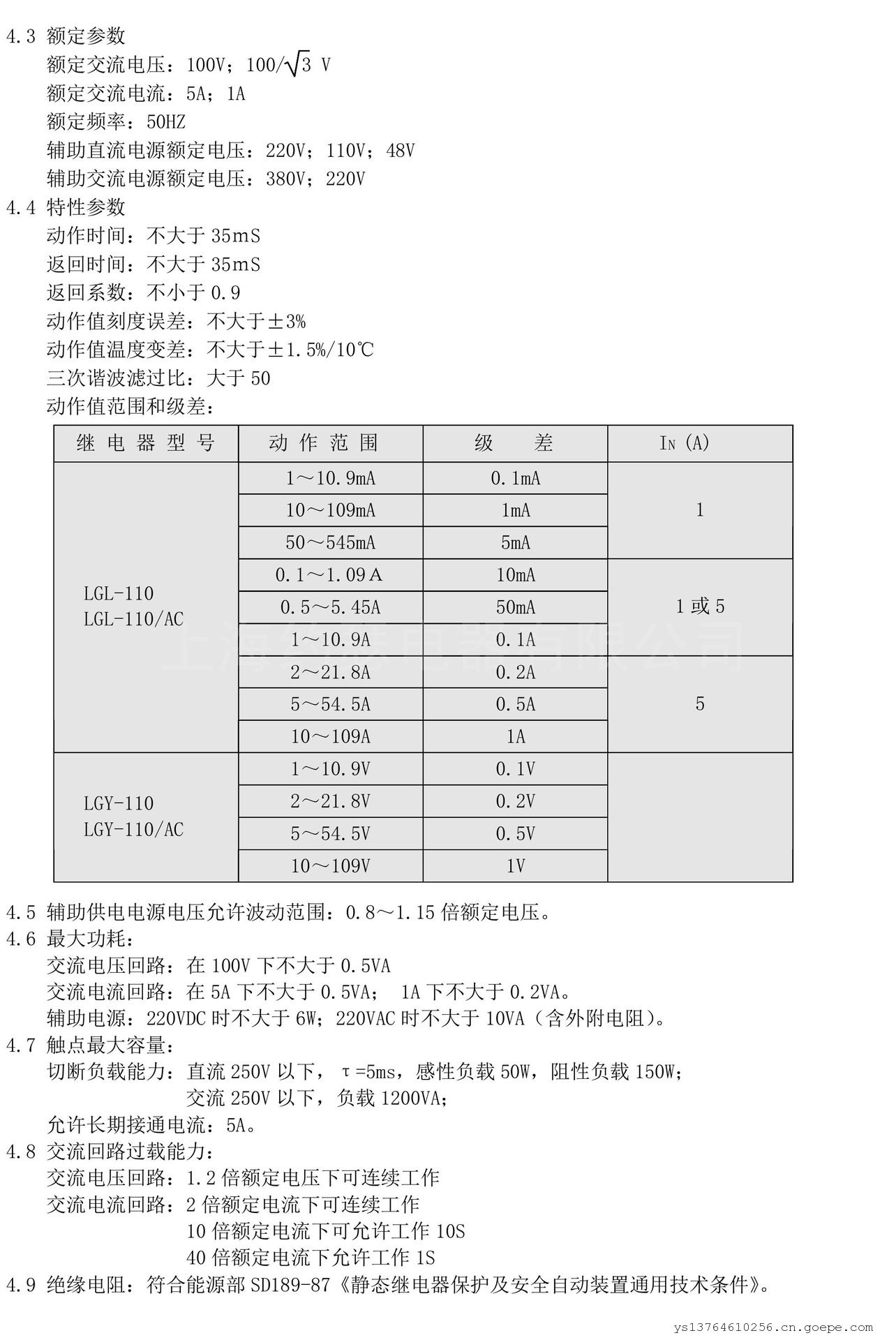

一、核心参数

1. 额定参数
   • 交流额定电压：100V 或 100/√3V（适应不同中性点接地方式）。
   • 交流额定电流：5A 或 1A（匹配电流互感器变比）。
   • 额定频率：50Hz（标准工频设计）。
   • 辅助电源：
     • 直流供电：220V、110V、48V（可选）。
     • 交流供电：380V、220V（可选）。
2. 动作特性
   • 动作时间：≤35ms（快速响应接地故障）。
   • 返回时间：≤35ms（故障切除后迅速复位）。
   • 返回系数：≥0.9（确保可靠返回，避免误动）。
   • 动作值刻度误差：≤±3%（高精度整定）。
   • 动作值温度变差：≤±1.5%/10℃（适应环境温度变化）。
   • 三次谐波滤过比：>50（有效抑制谐波干扰）。
3. 触点容量
   • 长期接通电流：5A（支持持续负载）。
   • 切断负载能力：
     • 直流250V以下，τ=5ms时：感性负载50W，阻性负载150W。
4. 功耗
   • 交流电压回路：100V下≤0.5VA（低能耗设计）。
   • 交流电流回路：5A下≤0.5VA，1A下≤0.2VA。
   • 辅助电源：
     • 220VDC时≤6W。
     • 220VAC时≤10VA（含外附电阻）。

二、技术特性与优势

1. 高精度与可靠性
   • 采用进口集成电路和元器件，动作值精度高、离散值小。
   • 整定范围广，支持1~10.9A和5~54.5A双范围整定（通过拨轮开关调整K值）。
2. 强抗干扰能力
   • 符合国家GB6162-85标准，适应复杂电磁环境。
   • 三次谐波滤过比>50，有效抑制谐波误动。
3. 高绝缘与耐压水平
   • 绝缘电阻：符合能源部SD189-87标准。
   • 绝缘耐压：
     • 引出端子对外壳：2000V工频电压，1分钟无击穿。
     • 同组触点间：1000V工频电压，1分钟无击穿。
4. 长寿命设计
   • 电气寿命：触点在额定负荷下10,000次动作。
   • 机械寿命：触点在空载状态下300万次动作。
5. 灵活安装方式
   • 支持板前或板后安装，可选RL-D系列导轨安装壳体，适应不同空间布局。
