一、产品定位与核心功能

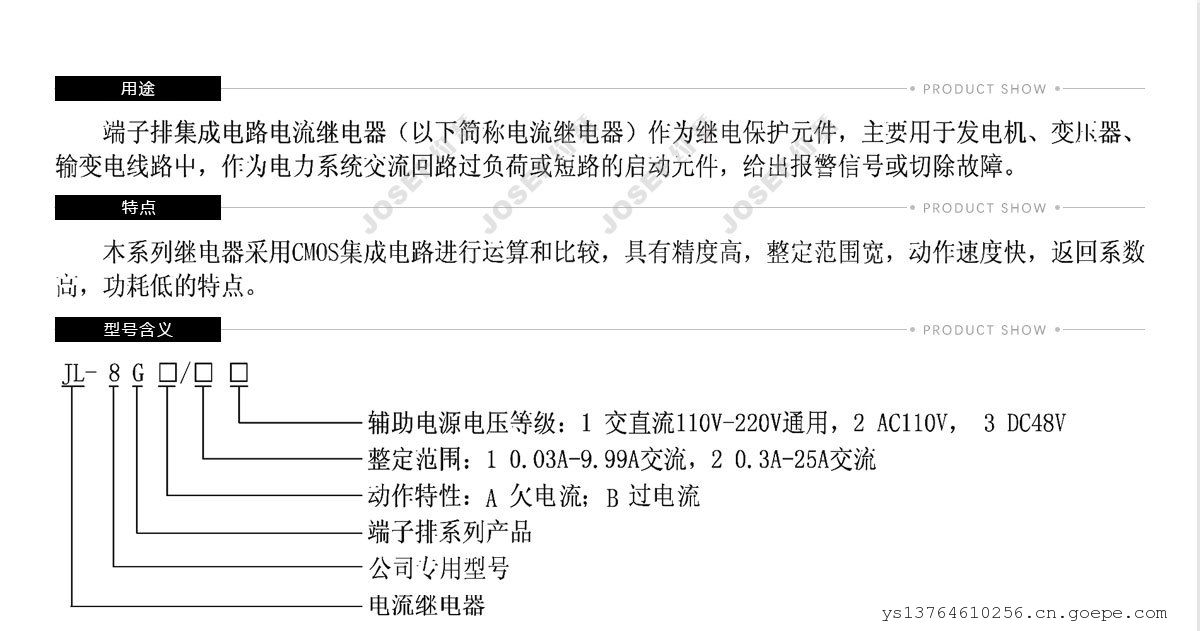

JL-8D/2X 系列是 定时限电流继电器，采用 CMOS 集成电路技术，主要用于电力系统中发电机、变压器、输变电线路的 过负荷或短路保护。其核心功能包括：

• 电流监测：实时检测线路电流，当电流超过整定值时触发保护动作。
• 定时限动作：动作时间固定（与电流大小无关），确保故障切除的快速性和选择性。
• 报警与控制：通过触点信号输出，可接入报警装置或直接控制断路器分合闸。

二、技术特性与参数

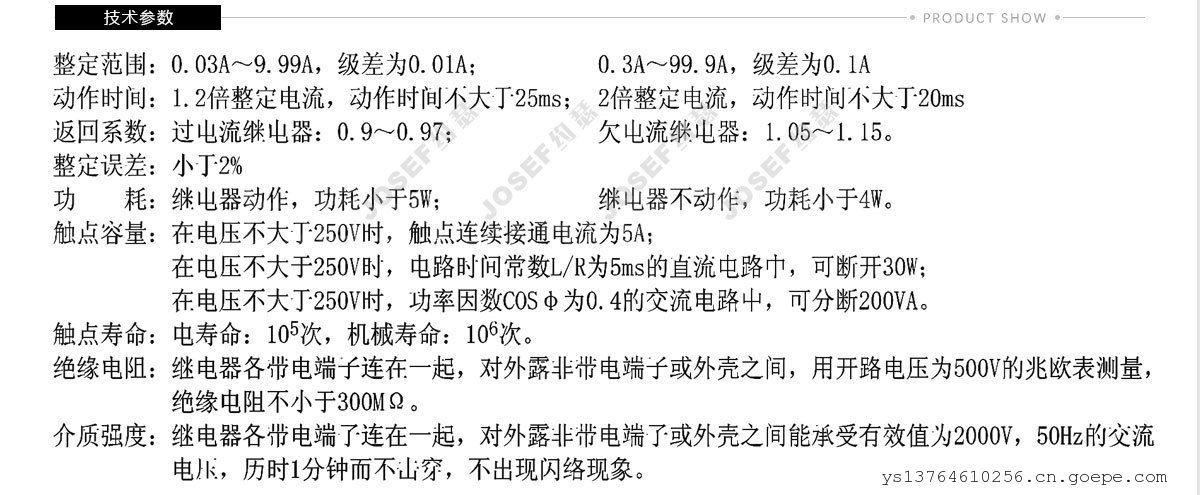

1. 整定范围
   • 电流整定：0.03A~9.99A（级差 0.01A）或 0.3A~99.9A（级差 0.1A），适配不同负载需求。
   • 时间整定：0.1s~9.9s，支持快速切断或延时分级保护。
2. 动作特性
   • 动作时间：
     • 1.2 倍整定电流时，动作时间 ≤25ms；
     • 2 倍整定电流时，动作时间 ≤20ms。
   • 返回系数：
     • 过电流继电器：0.90~0.97；
     • 欠电流继电器：1.05~1.15。
3. 触点性能
   • 触点形式：一开一闭（1NO+1NC），支持多场景控制逻辑。
   • 触点容量：
     • 直流电路：250V/5A（时间常数 L/R=5ms 时，可断开 30W）；
     • 交流电路：250V/5A（功率因数 cosΦ=0.4 时，可分断 200VA）。
4. 电气性能
   • 绝缘电阻：带电端子与非带电端子间 ≥300MΩ（开路电压 500V）。
   • 介质强度：带电端子间承受 2000V/50Hz 交流电压 1 分钟无击穿。
5. 环境适应性
   • 工作温度：-10℃~+50℃（部分型号支持 -25℃~+70℃）。
   • 海拔高度：≤2000m（高海拔地区需降容使用）。

三、结构与安装

• 封装形式：DIP 封装，体积小，适配标准配电柜。
• 安装方式：导轨安装或面板安装，便于集成到现有系统中。
• 接线方式：背后端子接线，支持直接替换同类继电器。

四、应用场景

1. 电力系统
   • 发电机、变压器过载保护，防止设备损坏。
   • 输变电线路短路保护，快速切除故障，减少停电范围。
2. 工业自动化
   • 电机保护，避免因过流导致的电机烧毁。
   • 生产线设备联锁保护，确保安全运行。
3. 新能源领域
   • 光伏逆变器并网保护，防止电流反灌损坏设备。
   • 风电场偏航系统保护，避免电机过载。
