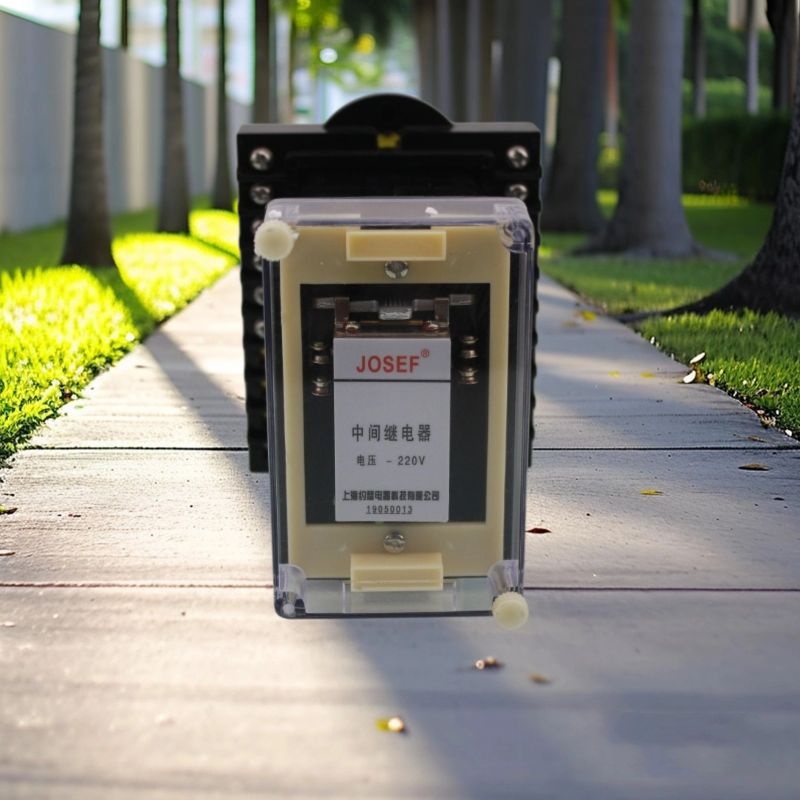

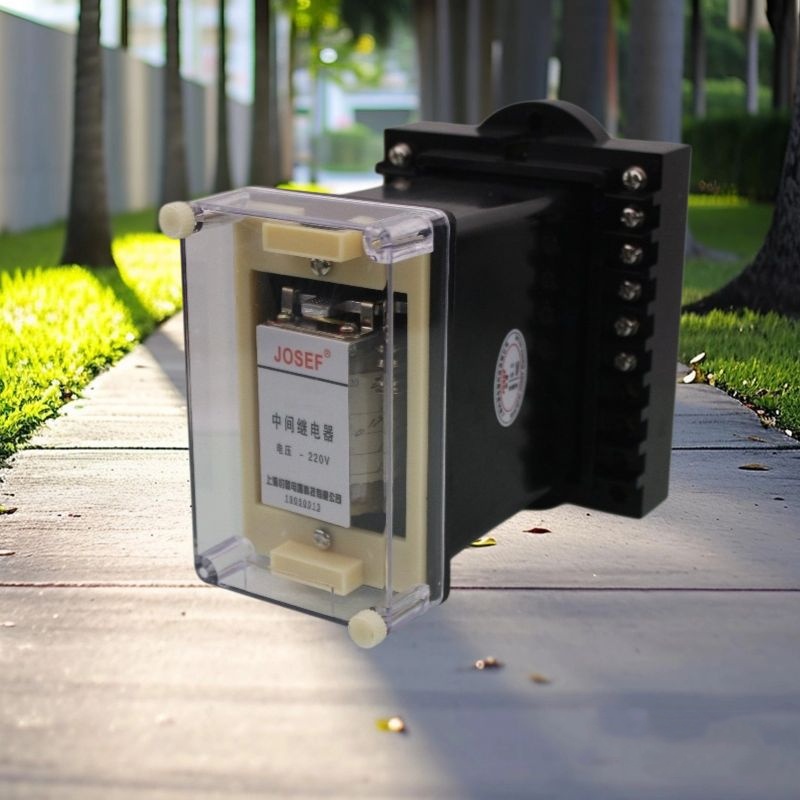

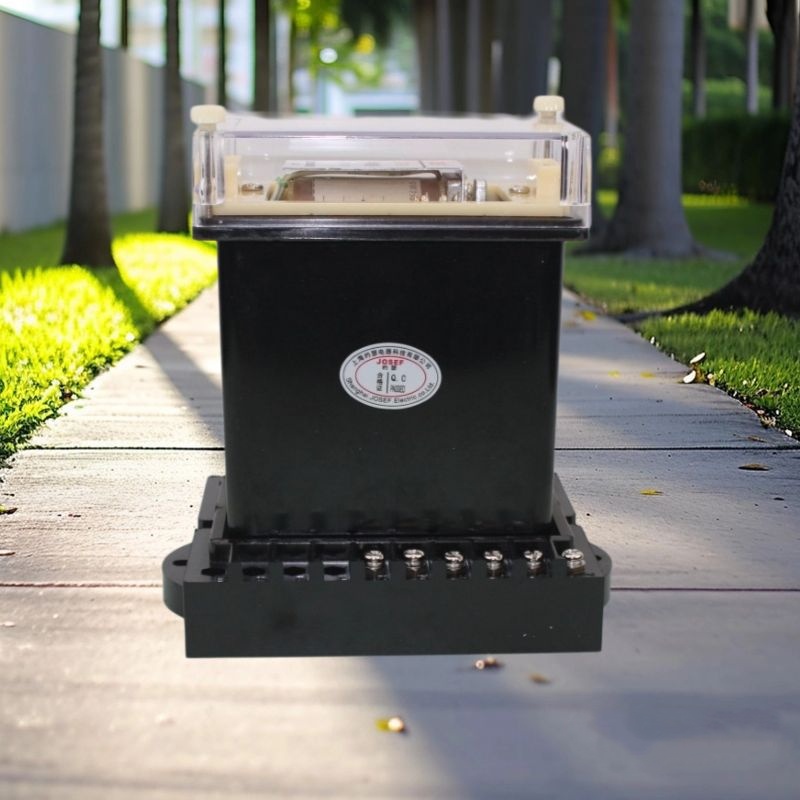

JOSEF约瑟 运算速度快 中间继电器 DZY-204X DC220V 柜门板后接线

一、产品定位与核心功能

DZY-204X DC220V 是一款 直流电压型中间继电器，属于 DZY-200 系列，专为 交直流操作的保护和自动控制装置 设计，主要用于 增加触点数量及容量，实现信号的放大、转换与传递。其核心功能包括：

• 触点扩展：通过多组触点（如一开一闭）实现复杂控制逻辑。
• 信号联动：X 型产品附带动作信号指示与复归机构，可替代传统信号继电器，简化接线并降低成本。
• 电气隔离：将控制电路与主电路隔离，提高系统安全性。

二、技术特性与优势

1. 电磁式结构
   • 采用 “U”型导磁体，线圈装于导磁体上，衔铁与触点弹片联动。当线圈通电时，电磁力吸引衔铁，驱动触点切换；断电后，触点在弹片反作用力下复位。
   • 双铁心设计：支持单线圈（DZY 型）或多线圈（如 DZB、DZS 型）配置，适应不同保护需求。
2. 电气参数
   • 额定电压：DC220V（支持 DC48V-300V 宽范围）。
   • 动作值：动作电压为额定电压的 30%-70%，保持电压 ≤70% 额定电压，返回值 ≥5% 额定值。
   • 触点容量：
     • 直流回路：250VDC、1A（τ=5ms）下断开容量 50W。
     • 交流回路：250VAC、3A（COSφ=0.4）下断开容量 250VA。
     • 长期通流：主触点允许通过 5A 电流，信号触点允许 3A。
3. 环境适应性
   • 温度范围：-10℃ 至 +50℃（环境温度 40℃ 时，电压绕组耐受 110% 额定电压，温升 ≤65℃）。
   • 绝缘强度：导电电路与外壳间耐受 2kV/50Hz 交流电压 1 分钟无击穿。
   • 耐湿热性能：交变湿热试验 2 周后，绝缘电阻 ≥4MΩ。
4. 寿命与可靠性
   • 电寿命：≥10 万次（满足动作值、返回值要求）。
   • 机械寿命：≥100 万次（调整后可恢复性能）。

三、典型应用场景

1. 电力系统保护
   • 用于发电机、变压器、输电线路的保护装置，扩展触点数量以驱动跳闸回路或信号报警。
   • 示例：在过电压保护中，DZY-204X 检测到电压异常后，触点闭合触发断路器分闸。
2. 工业自动化控制
   • 在 PLC 或 DCS 系统中，作为信号中继元件，隔离控制电路与执行机构。
   • 示例：在电机启停控制中，通过 DZY-204X 扩展触点，实现多路信号同步控制。
3. 新能源领域
   • 适用于光伏逆变器、风电变流器等设备，实现直流侧信号的传递与转换。
   • 特点：静音无噪设计，适应新能源设备对电磁兼容性的高要求。
