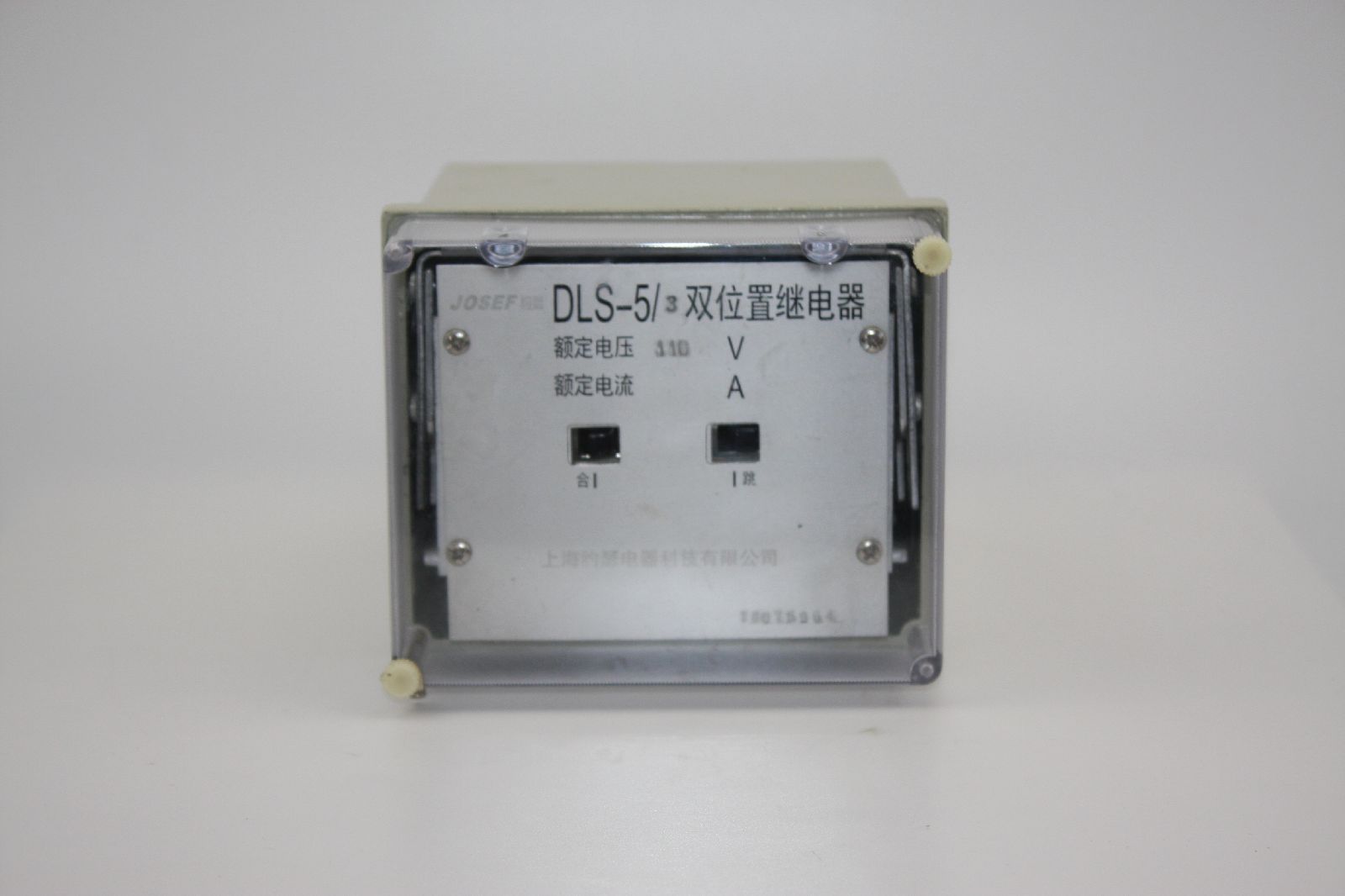

JOSEF约瑟 双位置继电器 DLS-42/6-4 DC110V 板后接线

一、核心参数

1. 额定电压：DC110V（直流110伏），适用于直流回路保护与控制。
2. 触点形式：2常开2常闭（部分型号可能支持定制触点组合），触点容量为250V 10A（直流）或250V 3A（交流），满足高负载切换需求。
3. 动作电压：不大于额定电压的70%（即≤77V），确保在电压波动时仍能可靠动作。
4. 功率消耗：直流型不大于7W，交流型不大于15VA，低功耗设计适合长期运行。
5. 动作时间：≤30ms（典型值），快速响应保护需求。
6. 介质强度：导电电路与外壳间能承受2kV（有效值）、50Hz交流试验电压，历时1分钟无击穿或闪络，确保绝缘可靠性。
7. 触点寿命：
   • 直流有感负荷：电压≤250V，电流≤1A，容量50W，寿命5000次。
   • 交流电路：电压≤250V，电流≤3A，容量250VA（功率因数0.4±0.1），寿命5000次。
8. 机械寿命：≥10000次，适应频繁操作场景。

二、关键特性

1. 双位置稳定状态：
   • 通过两个电磁机构与互锁滑块机构实现机械闭锁，无电时由磁铁保持衔铁位置。
   • 动作后，衔铁带动触点系统切换并自锁，控制电源消失后仍保持原状态，避免误动作。
2. 位置指示功能：
   • 配备红绿信号牌，绿色表示跳闸位置，红色表示合闸位置，直观显示继电器状态。
3. 高可靠性设计：
   • 电磁机构采用拍合式结构，动作力矩大，抗振动能力强。
   • 触点系统采用银合金材料，接触电阻小，耐电弧烧蚀。
4. 环境适应性：
   • 工作温度范围：-25℃至+50℃（部分型号支持-15℃至+55℃），适应恶劣环境。
   • 湿度：≤90%（无凝露），防雨雪、强振动及磁场干扰。

三、应用场景

1. 电力系统保护：
   • 用于电压切换回路、机械闭锁等场景，实现断路器分合闸控制、故障隔离等功能。
   • 典型应用：发电厂、变电站的断路器操作机构、保护测控装置。
2. 工业自动化控制：
   • 在冶金、石化、轨道交通等领域，作为控制电路的核心元件，确保设备安全运行。
   • 例如：电机启停控制、阀门开关控制等。
3. 新能源领域：
   • 适用于光伏、风电等新能源发电系统，实现并网/离网切换、防孤岛保护等功能。
