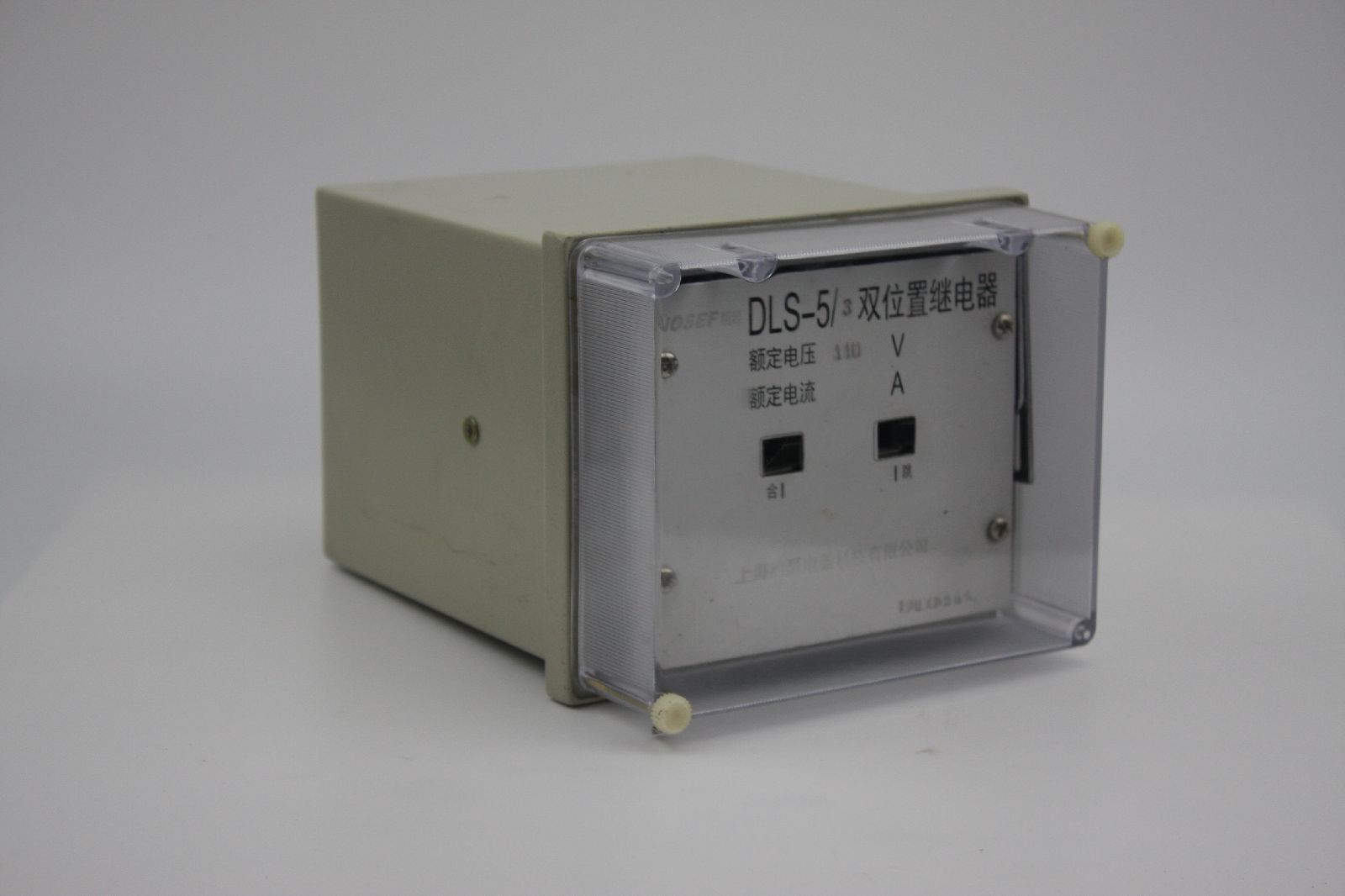

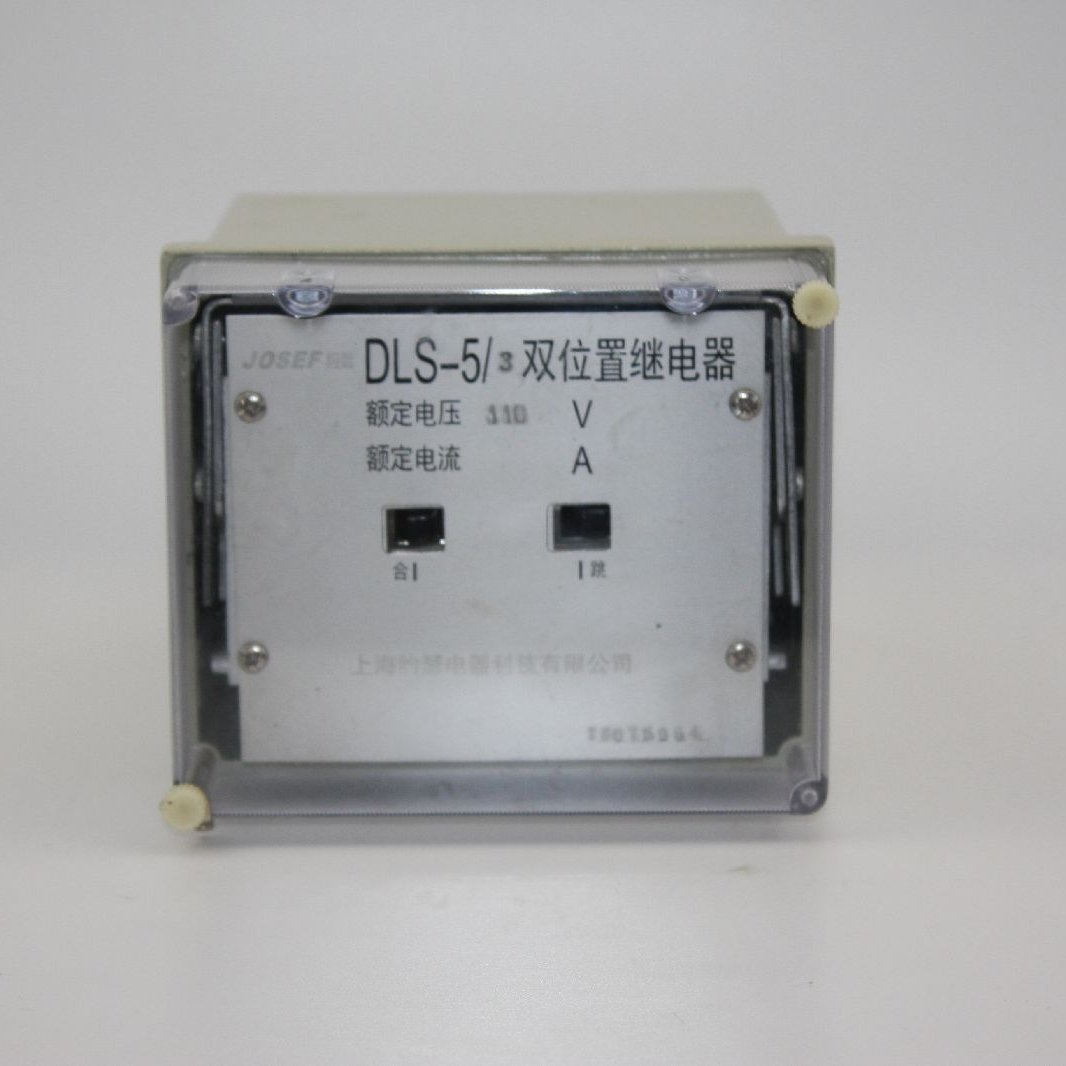

双位置继电器 DLS-5/3 DC220V JOSEF约瑟 延时宽，抗干扰

一、产品定位与核心功能

DLS-5/3 DC220V 是一种电磁式双位置继电器，主要用于电力系统保护与自动控制装置中，作为切换、闭锁元件使用。其核心特点包括：

• 双稳态设计：具有两个稳定状态（初始状态与激励状态），线圈得电后触点动作并保持，即使失电仍维持当前状态，需反向电流复归。
• 高可靠性：适用于对状态保持要求严格的回路，如双母线接线的电压切换回路、机械闭锁回路等。
• 导轨安装：采用导轨式结构，体积小、安装便捷，适配现代配电柜布局。

二、技术参数与性能特点

1. 基础参数
   • 额定电压：DC220V（支持DC110V型号，如DLS-5/3 DC110V）。
   • 触点形式：5常开（5NO）+5常闭（5NC），触点容量大，可切换电压220V、电流5A。
   • 动作时间：≤50ms（施加额定值下），快速响应保护需求。
   • 功耗：线圈功率≤12W，低能耗设计。
2. 结构与材料
   • 铁芯设计：“山”字形铁芯，两边柱装有线圈，中柱嵌入永磁铁，形成稳定磁路。
   • 触点材料：耐磨合金，减少电弧侵蚀，延长寿命。
   • 安装方式：导轨安装，适配标准35mm导轨，支持板前或板后接线。
3. 环境适应性
   • 温度范围：-25℃至+50℃，适应恶劣工业环境。
   • 湿度耐受：相对湿度≤90%（25℃时），防潮性能强。
   • 抗干扰能力：防雨雪、强振动及磁场干扰，确保运行稳定。

三、工作原理

1. 初始状态：永磁铁磁通经中柱→衔铁左半部→左边柱→磁轭板形成闭合回路，触点保持初始位置。
2. 激励状态：左边柱线圈通入正确极性直流电，产生反向磁通，当电磁力大于永磁吸力时，衔铁动作，触点切换至激励状态。此时磁通路径变为中柱→衔铁右半部→右边柱→磁轭板，并保持新状态。
3. 复归状态：右边柱线圈通入正确极性直流电，反向磁通使衔铁返回初始位置，永磁铁重新锁定触点。

四、应用场景

1. 电力系统保护：用于继电保护装置中的状态切换与闭锁，如电压并列回路、断路器控制回路。
2. 自动化控制：在需要双稳态触点的场景中，如机械联锁、信号指示等。
3. 工业设备：适配矿山、冶金、石化等行业的高可靠性控制需求。
