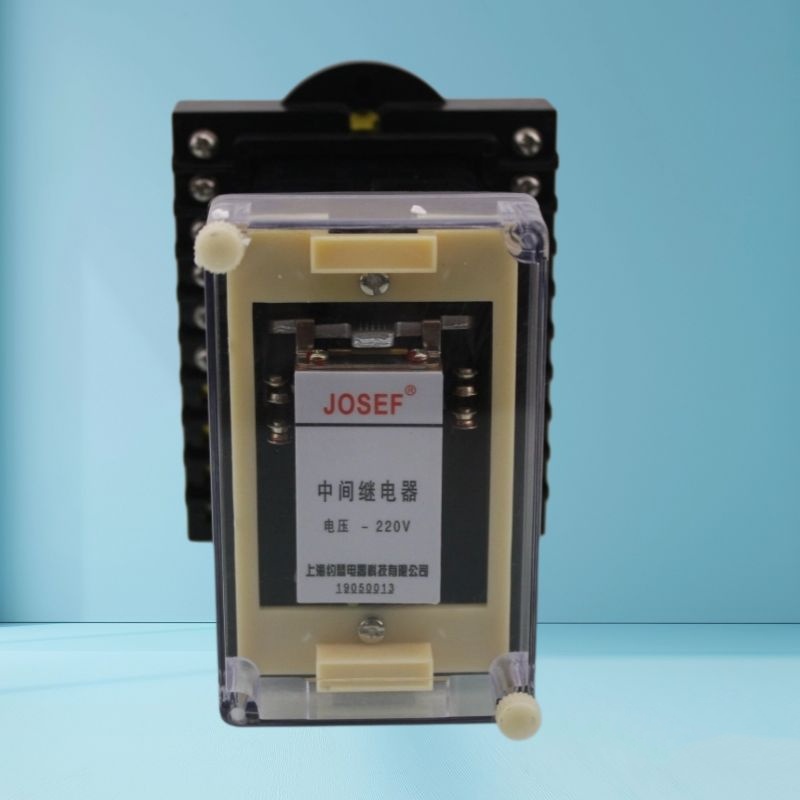

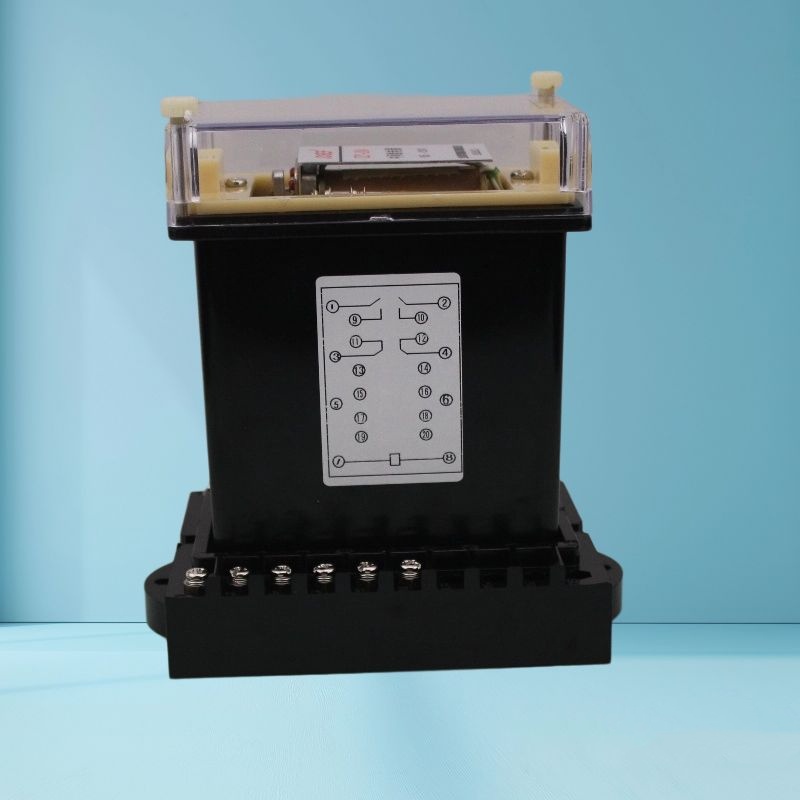

JOSEF约瑟中间继电器 DZK-141 1A DC220V 带板前接线附件稳定，寿命长

2025-07-01 13:49:40 来源：上海约瑟继电器

一、产品定位

DZK-141 是 JOSEF 约瑟品牌 DZK-100 系列中的一款 电磁型快速中间继电器，专为直流操作的保护和自动控制线路设计。其核心功能是 扩大控制范围，通过增加触点数量和容量，实现信号传递、多电路同步控制及小容量负载直接驱动。典型应用场景包括电力系统跳闸出口、工业自动化设备启停控制等。

二、核心功能

快速动作：
- 动作时间 ≤15ms，确保在故障发生时迅速切断电路，限制故障扩大。
高触点容量：
- 触点可承受 直流 220V/1A 负载，支持感性负荷（如电磁阀、接触器线圈）的直接控制。
灵活触点配置：
- 提供 2 组转换触点（2NO+2NC），满足复杂控制逻辑需求。
宽电压适应性：
- 动作电压范围 50%-70%额定电压（DC110V-DC154V），返回电压 ≥5%额定值，适应电压波动环境。

三、技术参数

参数项	规格说明
额定电压	DC220V（可定制 DC110V、DC48V 等）
额定电流	1A（触点容量）
触点形式	2 组转换触点（2NO+2NC）
动作时间	≤15ms（额定电压下）
返回时间	≤5ms（无负载时）
功率消耗	≤3W（电压线圈）
介质强度	触点间 2kV/50Hz（1 分钟），线圈与触点间 2kV/50Hz（1 分钟）
电寿命	10 次（额定容量下）
机械寿命	≥10 次
安装方式	板前接线（标准）或板后接线（需定制）
防护等级	IP40（符合 GB14048.5、IEC60947-5 标准）

四、工作原理

电磁吸合：
- 线圈通电后产生磁场，吸引衔铁动作，带动触点簧片变形，实现 常开触点闭合、常闭触点断开。
自保持设计：
- 部分型号（如 DZK-141T）支持 自保持功能，通过反向电压复归，减少持续通电需求。
灭弧机制：
- 触点间采用 磁吹灭弧 技术，快速熄灭电弧，延长触点寿命。

五、应用场景

电力系统：
- 作为断路器跳闸出口继电器，快速切断故障电流。
工业自动化：
- 控制电机启停、阀门开关等，实现逻辑联锁。
轨道交通：
- 信号系统中的状态切换与保护。
新能源领域：
- 光伏逆变器、风电变流器的控制回路扩展。
