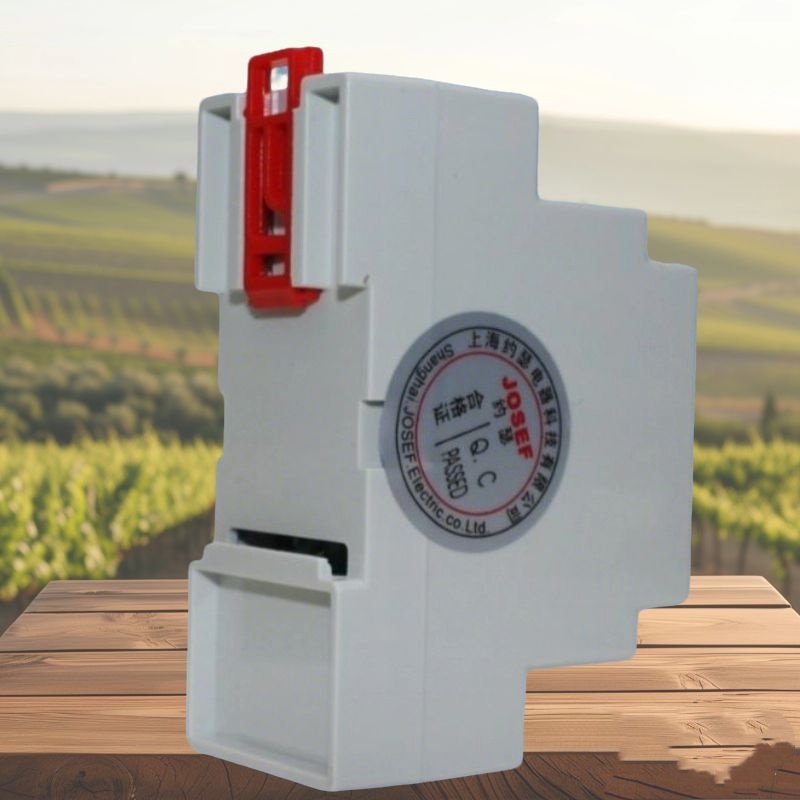

JD3-40/13漏电继电器 JOSEF约瑟 运算速度快，耐腐蚀

一、产品特性

1. 动作可靠：JD3-40/13漏电继电器通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，动作准确可靠。

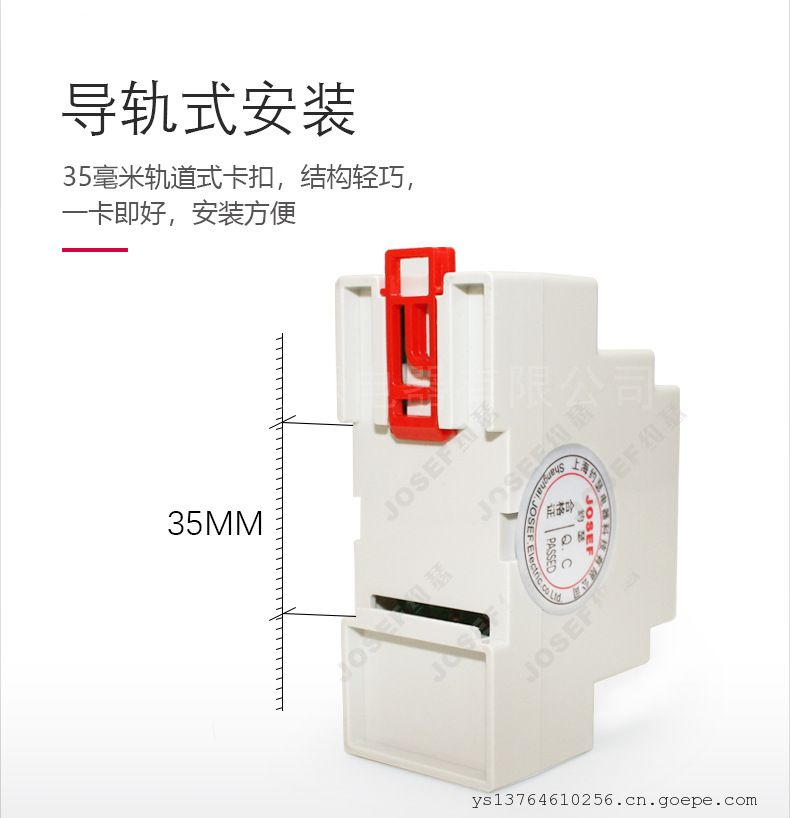

2. 安装方便：采用导轨安装方式，便于在配电柜等设备中快速安装和拆卸。
3. 操作简易：具有直观的操作界面和简单的操作流程，方便用户进行调试和维护。
4. 适应性强：能够适应不同地区的用户需求，广泛应用于各种需要漏电保护的场合。

二、技术参数

1. 触点形式：1常开1常闭，满足不同的控制需求。

2. 动作电流：50-500mA分挡或可调，用户可以根据实际需求进行设置。

3. 安装方式：导轨安装，方便快捷。

4. 额定参数：

   • 动作电流范围：30~300mA可调，50~500mA可调，提供多种选择以适应不同场合的需求。
   • 快速型动作时间：小于0.1秒，能够迅速切断故障电路。
   • 延时型动作时间：0.1秒、0.2秒、0.5秒可选，根据实际需求进行选择。
   • 额定剩余不动作电流：为整定值的50%，确保在正常电流下不会误动作。
   • 复归方式：手动复归，确保故障处理后的安全复位。
   • 互感器孔径：提供25mm、45mm、100mm、150mm、200mm或方形非标等多种规格，适应不同线径的需求。
   • 功耗：不大于5W，节能环保。

5. 绝缘性能：

   • 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
   • 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

6. 环境条件：

   • 环境温度：-15℃~55℃，适应不同的工作环境。
   • 工作电压：不大于120%额定电压，确保在电压波动下仍能正常工作。
   • 工作位置：任意，方便安装和调试。
   • 周围磁场强度：小于0.5mT，避免外部磁场干扰。
   • 环境相对湿度：不大于90%，适应潮湿环境。
   • 大气压力：80~110KPa，适应不同的海拔高度。
   • 温度范围：-25℃~+70℃，储存温度范围更广。
   • 海拔高度：不大于2500米，适应高海拔地区。

JD3-40/133  JD3-40/134
JD3-40/233  JD3-40/234
JD3-40/33   JD3-40/333
JD3-40/334  JD3-40/43
JD3-40/433  JD3-40/434
JD3-70/13  JD3-70/133
JD3-70/134  JD3-70/233
JD3-70/234  JD3-70/33
JD3-70/333  JD3-70/334
JD3-70/43  JD3-70/433
JD3-70/434  JD3-100/13
JD3-100/133  JD3-100/134
JD3-100/23  JD3-100/233
JD3-100/234  JD3-100/33
JD3-100/333  JD3-100/334
JD3-100/43  JD3-100/433
