JOSEF约瑟 电流继电器 DL-23 1.5-6A 板前固定接线 整定方便，延时宽

一、产品概述

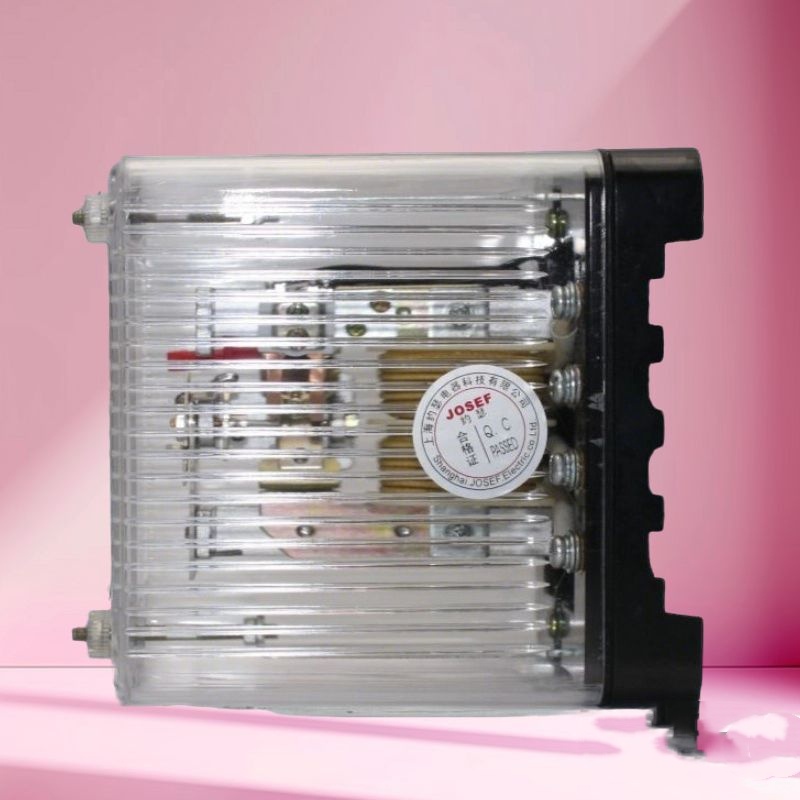

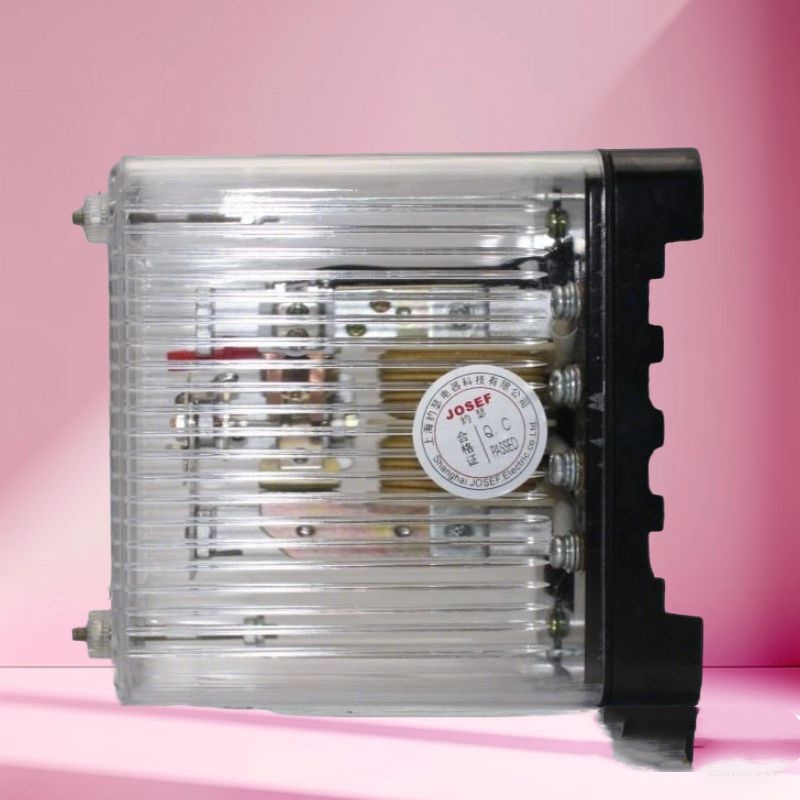

DL-23型电流继电器属于电磁式电流继电器，用于发电机、变压器及输电线路的过负荷和短路保护线路中，作为起动元件。该继电器采用JK-1壳体，结构简单、安装方便，且性能可靠，能够在电流异常时迅速动作，保护电路和设备免受损坏。

二、技术参数

• 额定电流与整定范围：

  • 额定电流可能涉及多个规格，但针对1.5-6A的整定范围，该继电器能够满足此区间的电流保护需求。

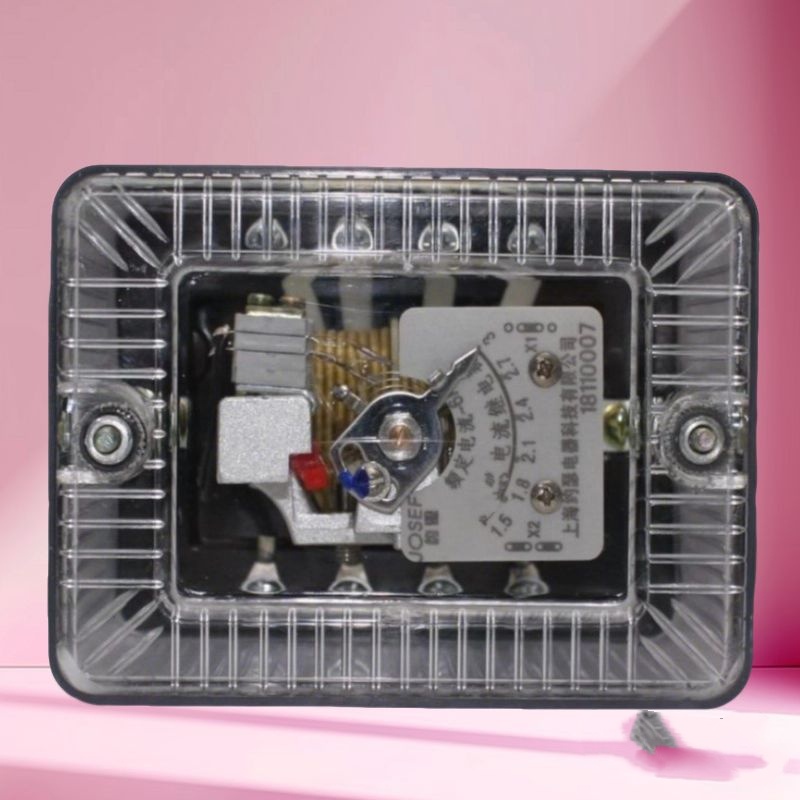

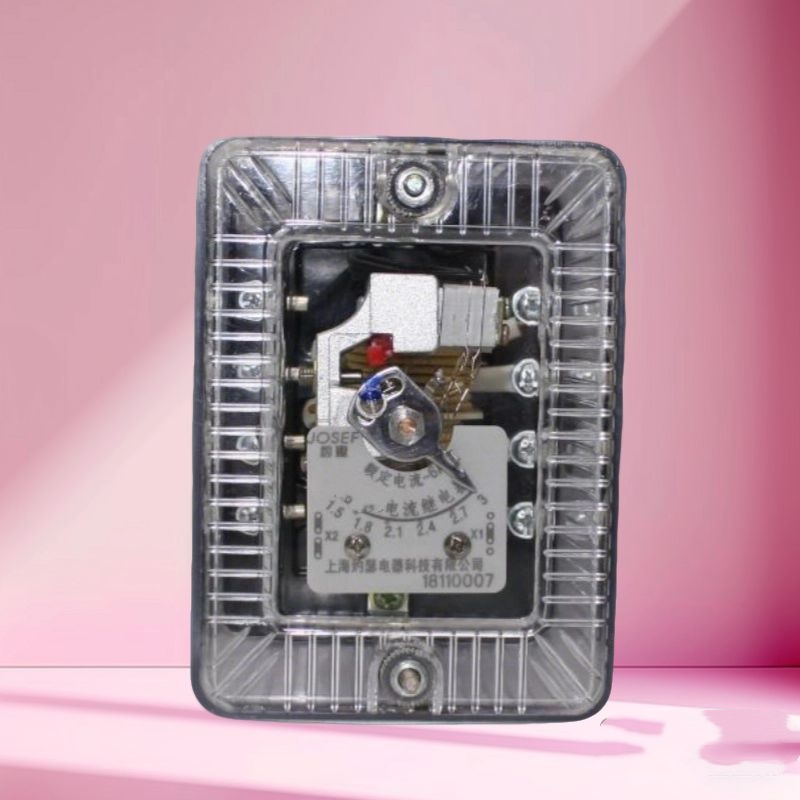

  • 整定值可通过转动刻度盘上指针来改变游丝的作用力矩，从而调整继电器的动作值。

• 动作时间：

  • 在1.2倍实测动作值时，动作时间通常不大于0.15秒。
  • 在更高倍数（如2倍或3倍）实测动作值时，动作时间会更短，以确保快速切断故障电路。

• 触点容量：

  • 在电压不超过250V、电流不超过5A、时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。
  • 输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10次，长期允许接通电流为5A。

• 介质强度：

  • 产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟实验而无绝缘击穿或闪络现象。

三、应用场景

DL-23型电流继电器广泛应用于电力系统、交通运输等领域，特别是在电动机、变压器和输电线路的过载和短路的继电保护线路中。其快速的响应速度和高的可靠性确保了系统的安全稳定运行。

四、使用注意事项

• 安装前检查：在安装前，应检查继电器的额定电流及整定值是否与实际要求相符。
• 动作可靠性测试：安装后，应在触点不通电的情况下，使吸引线圈通电操作几次，以检查继电器动作是否可靠。
• 定期维护：定期检查各部件有无松动或损坏现象，并保持触点的清洁和可靠，以确保继电器的长期稳定运行。
