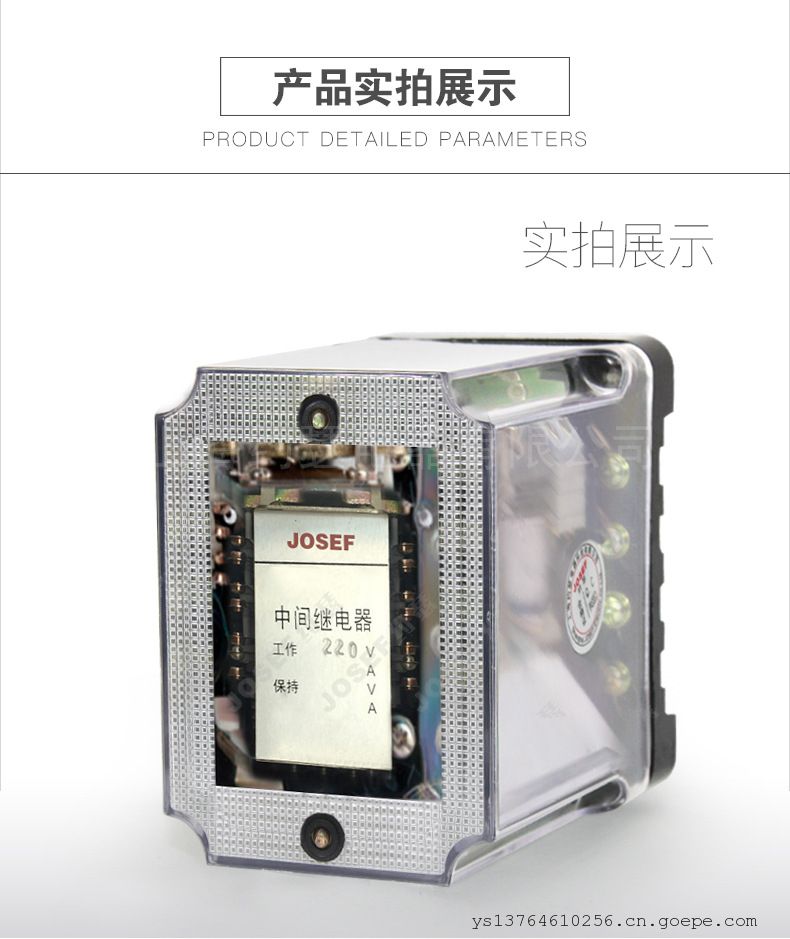

中间继电器 DZ-16 DC220V 约瑟电器 触点容量大

一、基本参数

• 型号：DZ-16
• 额定电压：DC220V（也有DC12V、48V、110V等电压等级可选，具体根据产品型号而定）
• 动作值：不大于70%额定电压值
• 返回值：不小于额定值的5%
• 动作时间：在额定值下不大于45ms
• 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms
• 功率消耗：不大于7W，节能高效

二、触点特性

• 触点形式：具有两付动合（也有说法为三寸动合）和两付动断触点（也有说法为一付动断触点），能够满足多种控制需求
• 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。输出触点长期允许接通电流为5A

三、介质强度与绝缘性能

• 产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象

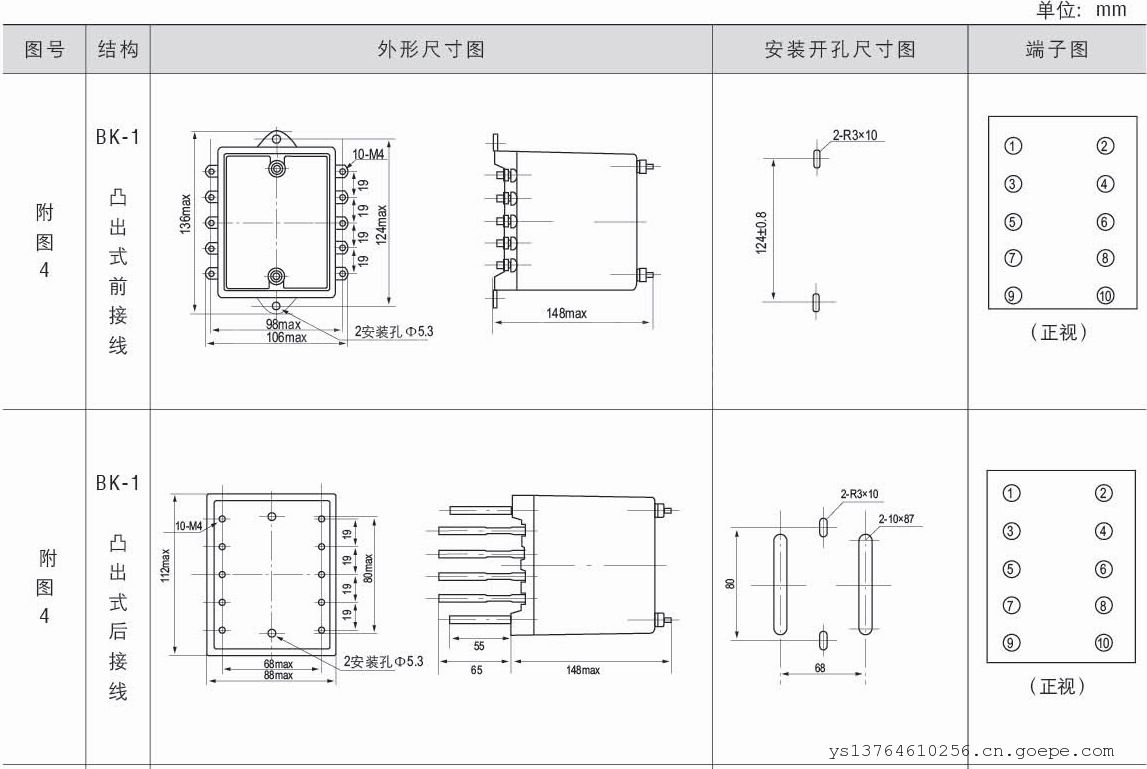

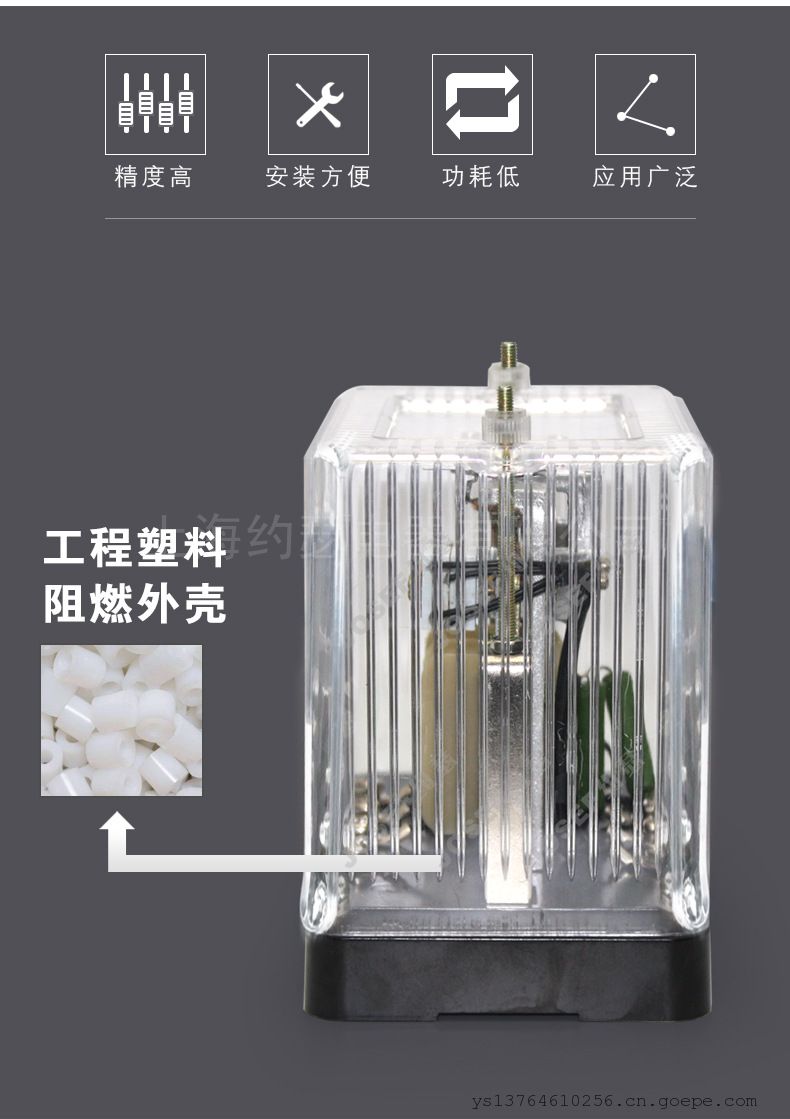

四、结构特点

• DZ-16中间继电器属于DZ-10系列中间继电器的一种，作为辅助继电器，主要用于各种保护线路中，以增加主保护继电器的触点数量或接点容量

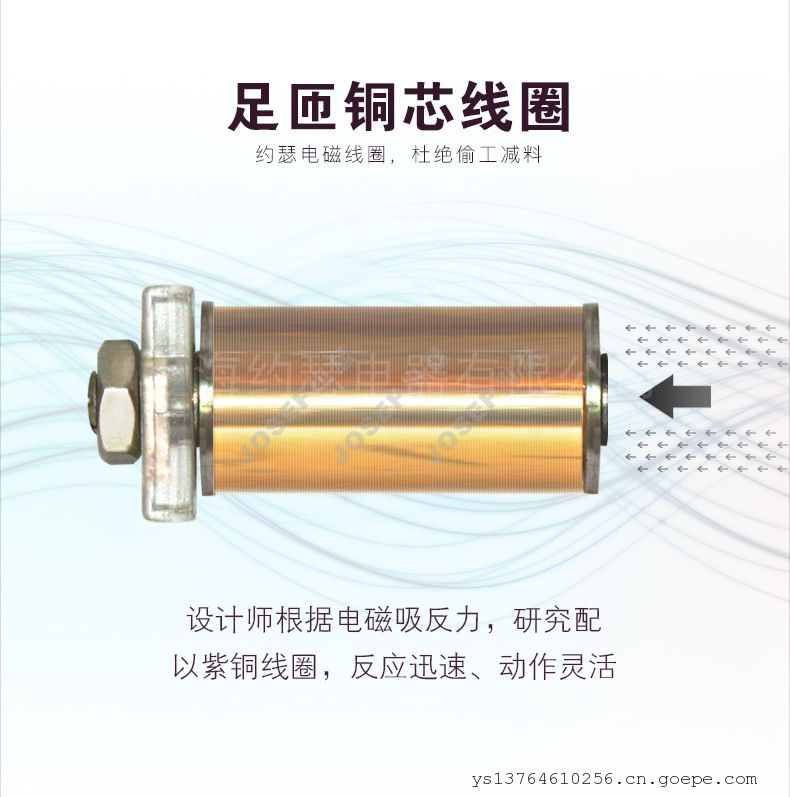

• 具有电磁式瞬时动作的特点，拍合式结构，动作后靠弹簧返回

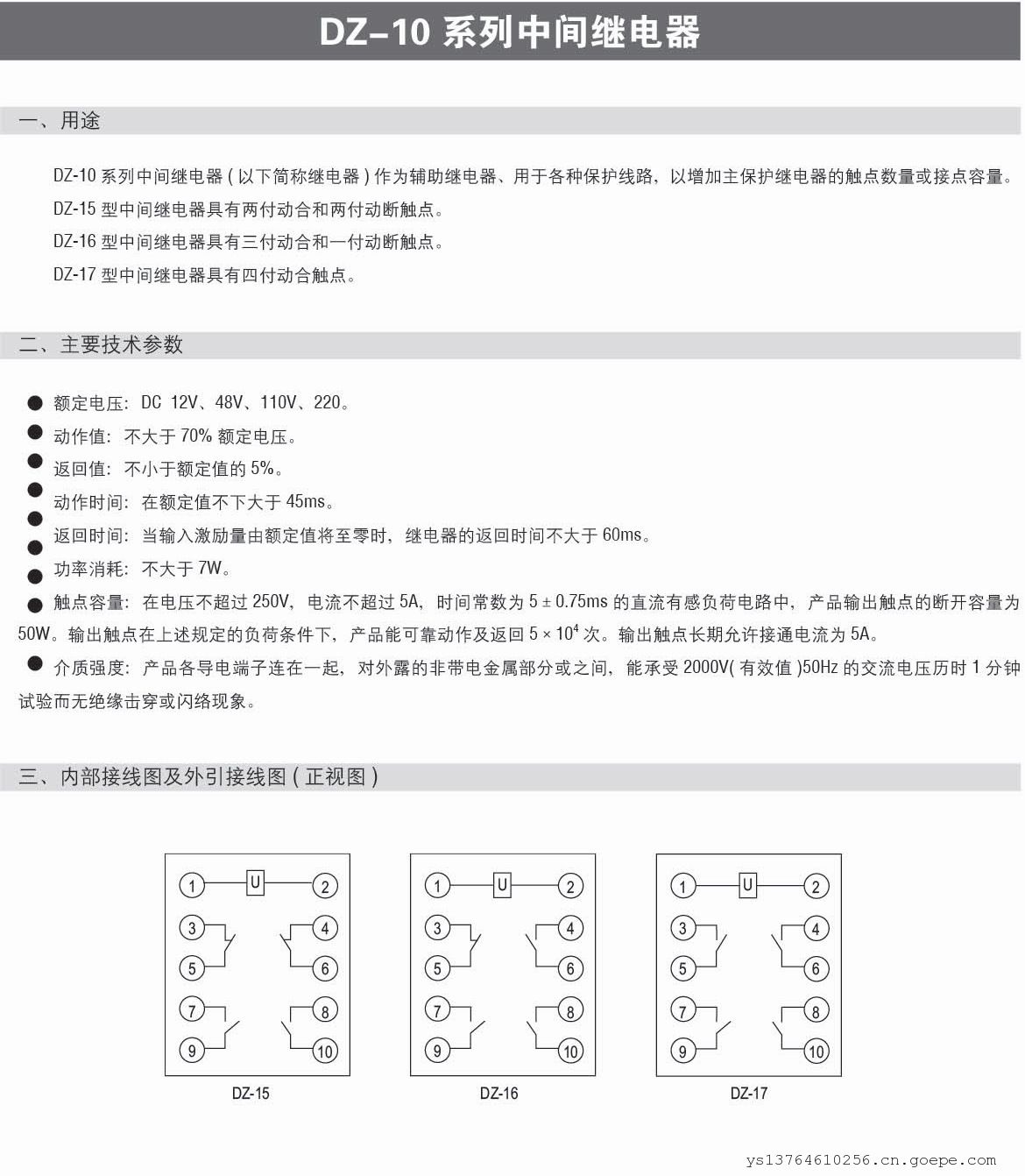

系列型号
DZ-15中间继电器；
DZ-16中间继电器；
DZ-17中间继电器；
