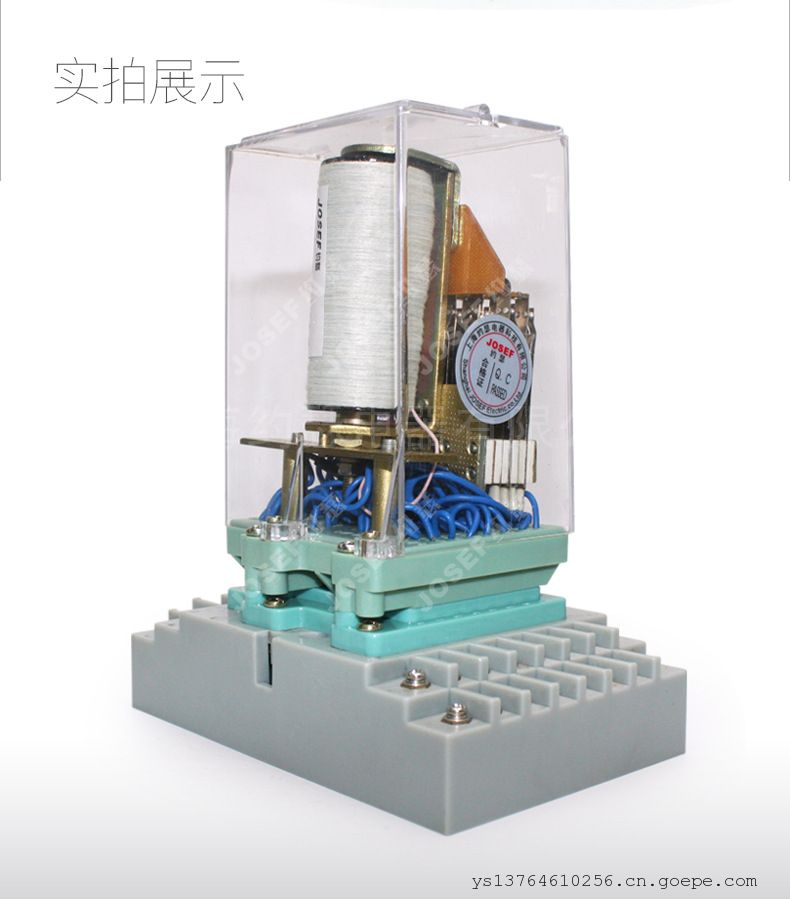

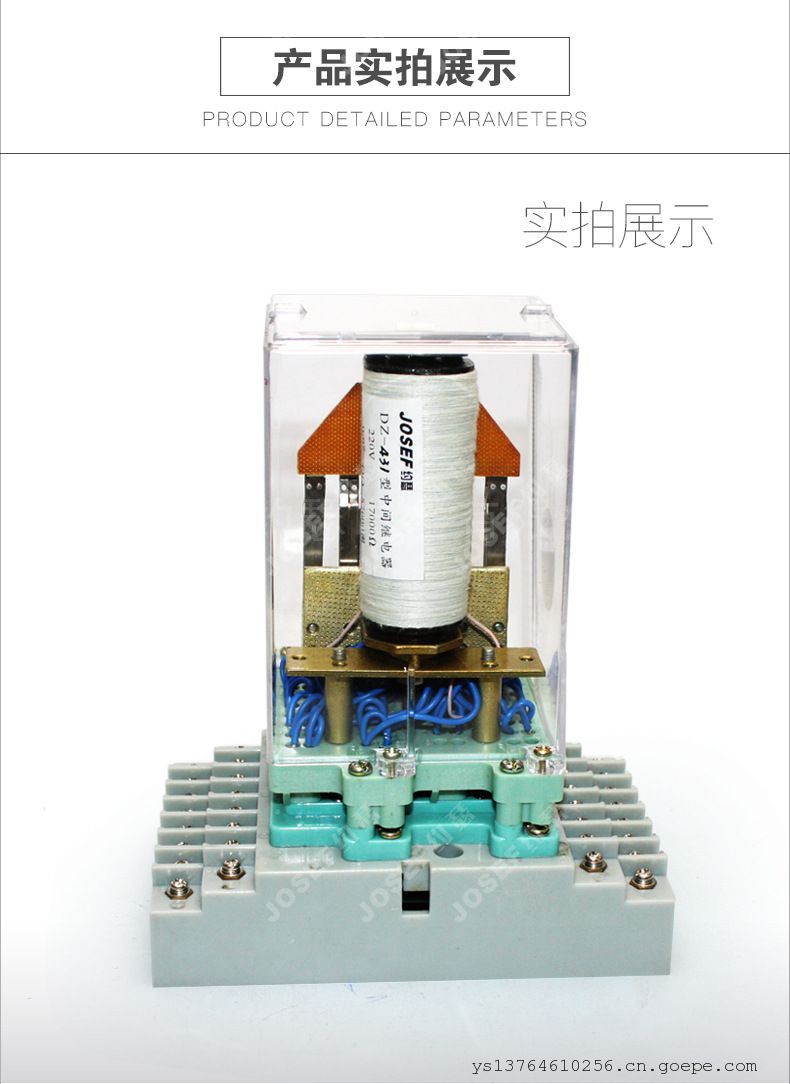

JOSEF约瑟 中间继电器 DZ-431 四开四闭 DC220V 柜内导轨安装 结构轻巧，抗干扰

一、基本参数

• 型号：DZ-431
• 类型：中间继电器
• 适用回路：直流回路
• 额定电压：DC220V（同时提供24V、48V、110V等多种电压等级选择）

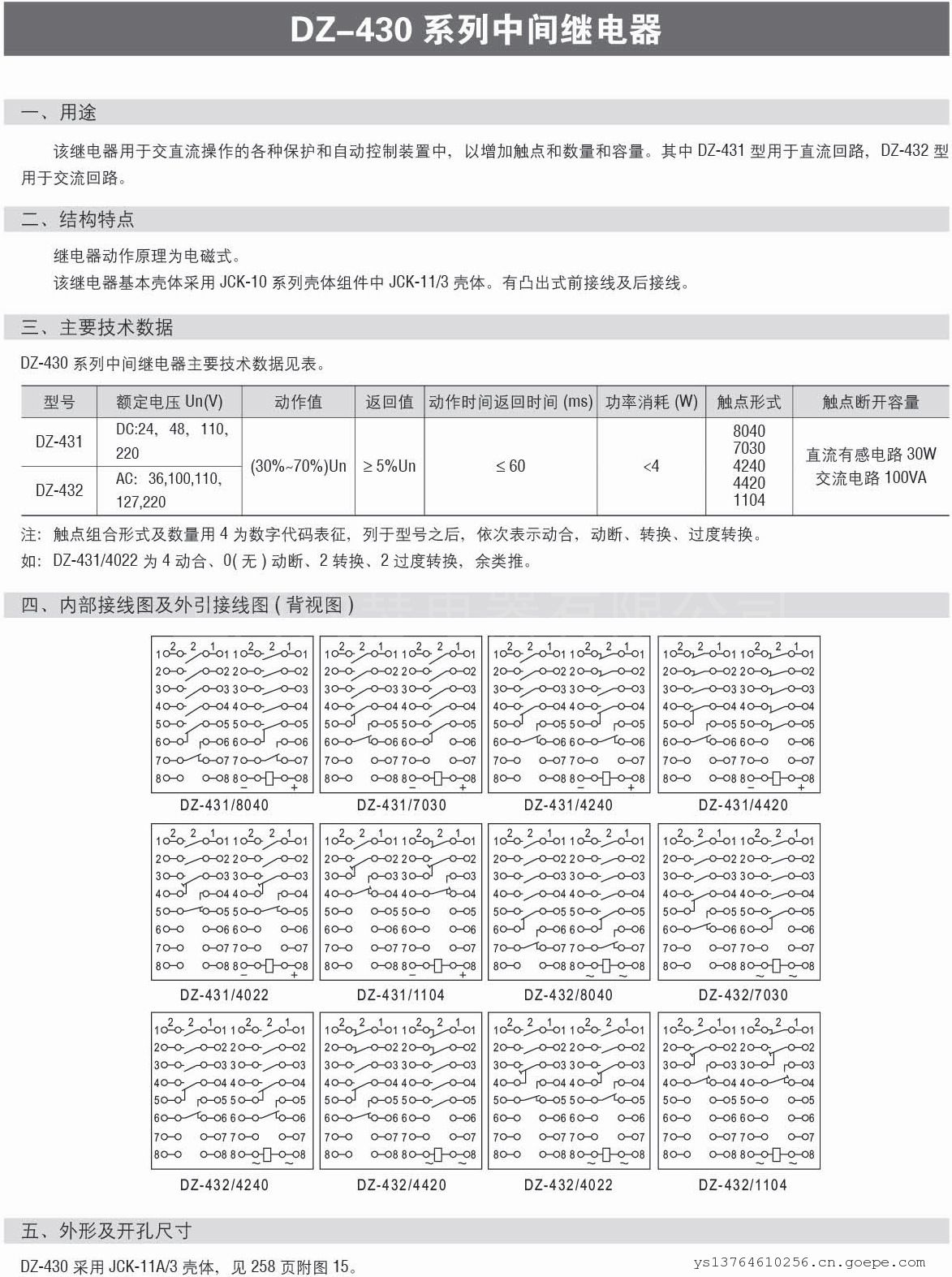

• 触点形式：四开四闭（触点组合形式及数量用4位数字代码表征，列于型号之后，依次表示动合、动断、转换、过渡转换。例如，8040表示8常开4转换，而DZ-431的四开四闭可能以具体数字代码形式在具体型号中体现，如需确切代码，应参考具体产品说明书）
• 动作电压：不大于额定电压的60%
• 返回电压：不小于额定电压的10%
• 动作时间和返回时间：通常不大于60ms
• 功率消耗：一般不大于5W

二、结构特点

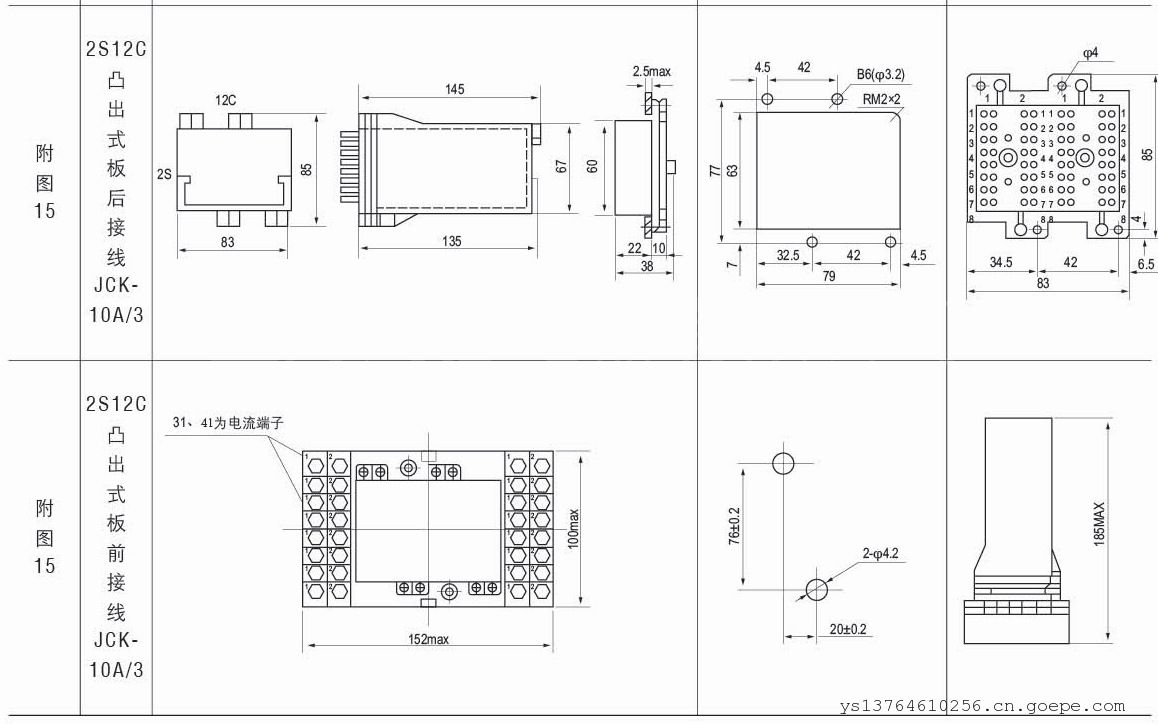

• 壳体：采用JCK-10系列壳体组件中的JCK-11/3壳体
• 接线方式：提供凸出式前接线及后接线两种方式，便于在控制柜或控制板上进行安装和接线

三、工作原理

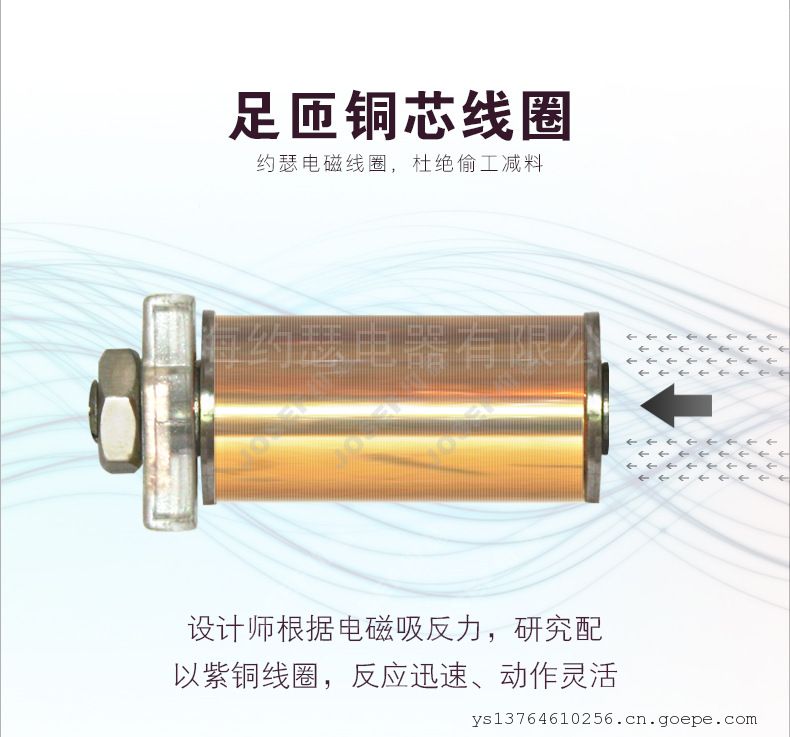

DZ-431中间继电器的工作原理基于电磁感应原理。当继电器线圈通电时，会产生电磁场，吸引衔铁动作，从而驱动触点闭合或断开。当线圈断电时，电磁场消失，衔铁在弹簧的作用下复位，触点也恢复到初始状态。

四、功能与应用

• 增加触点数量和容量：通过增加中间继电器，可以扩展控制回路中的触点数量和容量，满足复杂控制逻辑的需求。
• 信号隔离和放大：中间继电器可以隔离输入信号和输出信号之间的电气联系，同时放大信号强度，提高控制回路的稳定性和可靠性。
• 实现远程控制和自动化控制：中间继电器可以与PLC、触摸屏等自动化设备配合使用，实现远程控制和自动化控制功能。

系列型号
DZ-431/8040中间继电器；DZ-431/7030中间继电器；
DZ-431/4240中间继电器；DZ-431/4420中间继电器；
DZ-431/4022中间继电器；DZ-431/1104中间继电器；
DZ-432/8040中间继电器；DZ-432/7030中间继电器；
DZ-432/4240中间继电器；DZ-432/4420中间继电器；
DZ-432/4022中间继电器；DZ-432/1104中间继电器；
