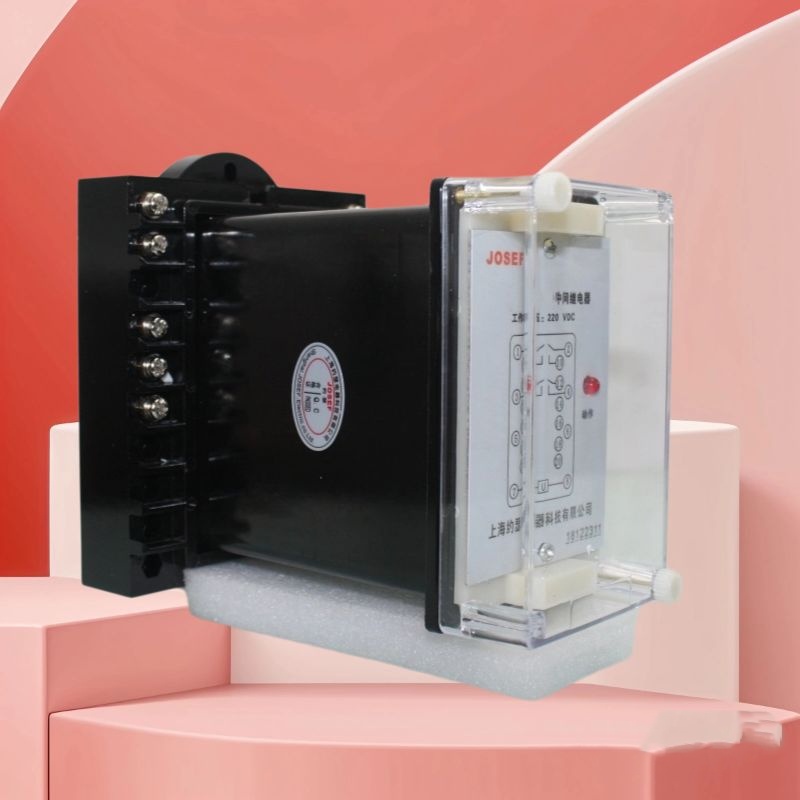

JOSEF约瑟 中间继电器 JZ-7Y-17 DC220V 柜内板前固定安装 整定方便可靠

一、基本概述

• 产品型号：JZ-7Y-17
• 触点形式：3常开1常闭
• 额定电压：直流220V（可选范围包括12V、24V、48V、110V、220V直流，以及12V、24V、48V、110V、220V、380V交流）
• 主要用途：用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量

二、技术特点

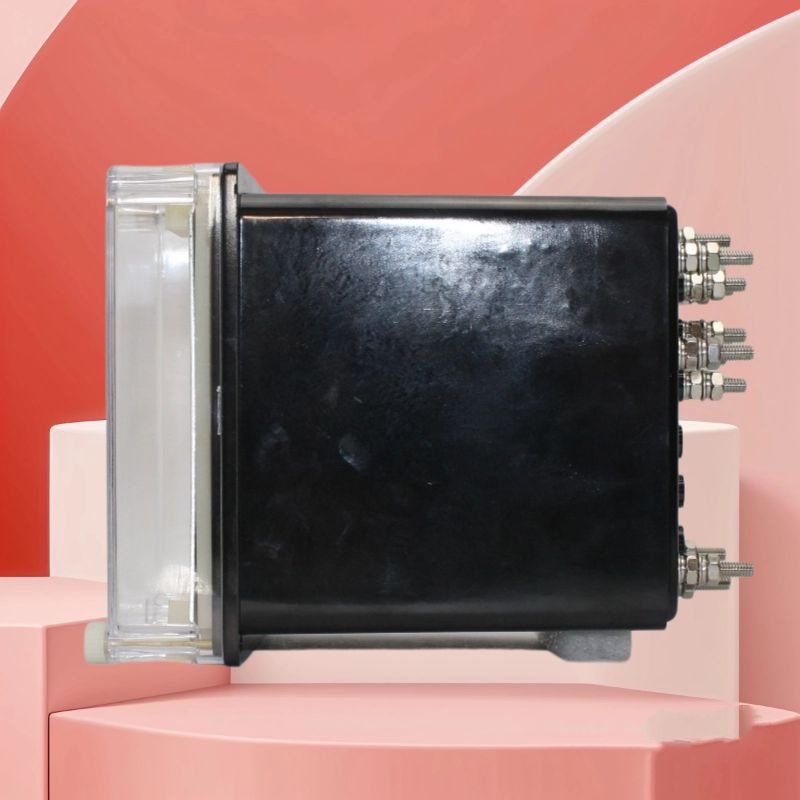

• 安装结构：凸出式固定结构，便于柜内板前固定安装

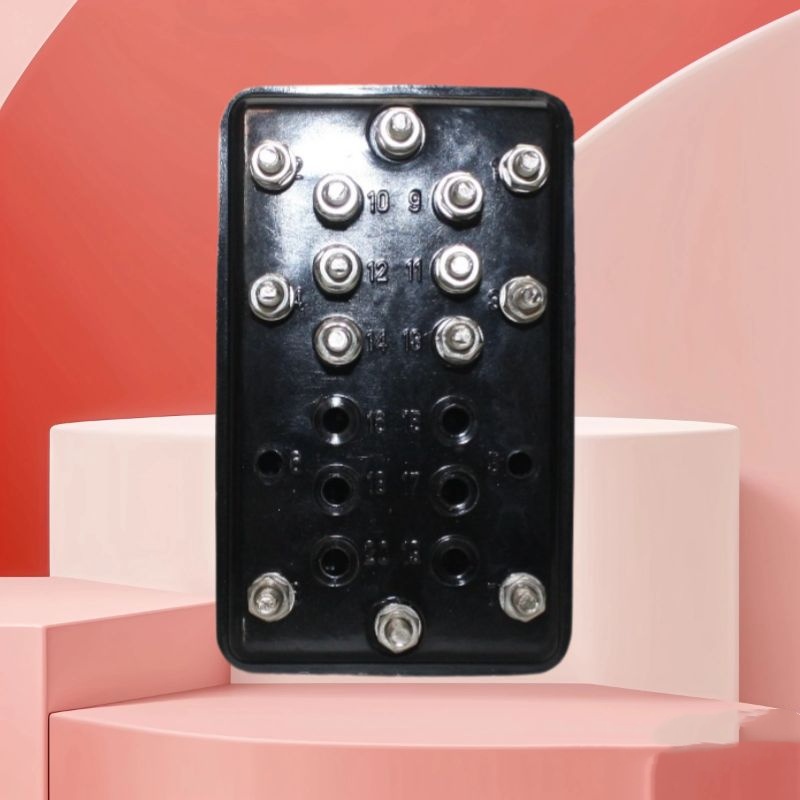

• 接线方式：板前接线（也支持板后接线，但柜内板前固定安装时通常采用板前接线）
• 高性能密封：采用高性能密封继电器，确保产品的防潮、防尘性能，同时避免断线问题，提高产品的可靠性
• 动作电压准确：返回系数高，无抖动现象，功耗低（在额定电压下不大于5W）
• 多接点同时动作：可控性达到100%
• 灯光与电源指示：继电器动作后有灯光指示和电源指示，方便用户进行状态监测
• 长寿命：继电器的电气寿命和机械寿命长，能够满足长时间、高频次的使用需求
• 抗干扰特性好：适用于强干扰或电源电压质量很差的场所，确保产品的稳定运行

三、绝缘与耐压性能

• 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
• 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象

四、环境条件

• 环境温度：正常使用条件为-25℃～+40℃（也有资料指出为-15℃～55℃），存储和运输过程中的极限温度为-25℃～+75℃
• 相对湿度：正常使用条件为45%～75%，环境相对湿度不大于90%
• 大气压力：80Kpa～106Kpa（正常使用条件）或80Kpa～110Kpa（存储和运输条件）
• 海拔高度：不高于2500米
• 使用环境：周围介质无危险品，不含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许值以下
