JOSEF约瑟 中间继电器 DZ-3/Z3 6动合2动断 DC220V 容量大，可靠

一、产品概述

DZ-3/Z3中间继电器主要用于保护和自动控制装置中，作为辅助元件以扩大被控制电路并提高接触能力。其电磁式、螺管结构使得触点对数多、容量大，且支持直流操作，动作迅速。

二、技术参数

• 额定电压：24V、48V、110V、220V等多种电压等级可选，本型号指定为DC220V。
• 触点容量：主触点在250V下可达5A。
• 功率消耗：一般为5W左右。
• 返回时间：约为0.06秒。
• 触点形式：具有6个动合触点和2个动断触点。

三、主要特点

• 高可靠性：采用优质材料和先进制造工艺，确保继电器具有高可靠性和长寿命。
• 多种电压等级可选：提供多种额定电压等级，以满足不同电路的需求。
• 触点容量大：触点对数多且容量大，适合用于控制大电流电路。
• 动作迅速：直流操作，动作迅速，响应时间短。
• 易于安装：采用导轨安装方式，安装简便快捷。

系列型号
DZ-3/Z1中间继电器；
DZ-3/Z2中间继电器；
DZ-3/Z3中间继电器；
DZ-3/Z4中间继电器；
DZ-3/Z5中间继电器；

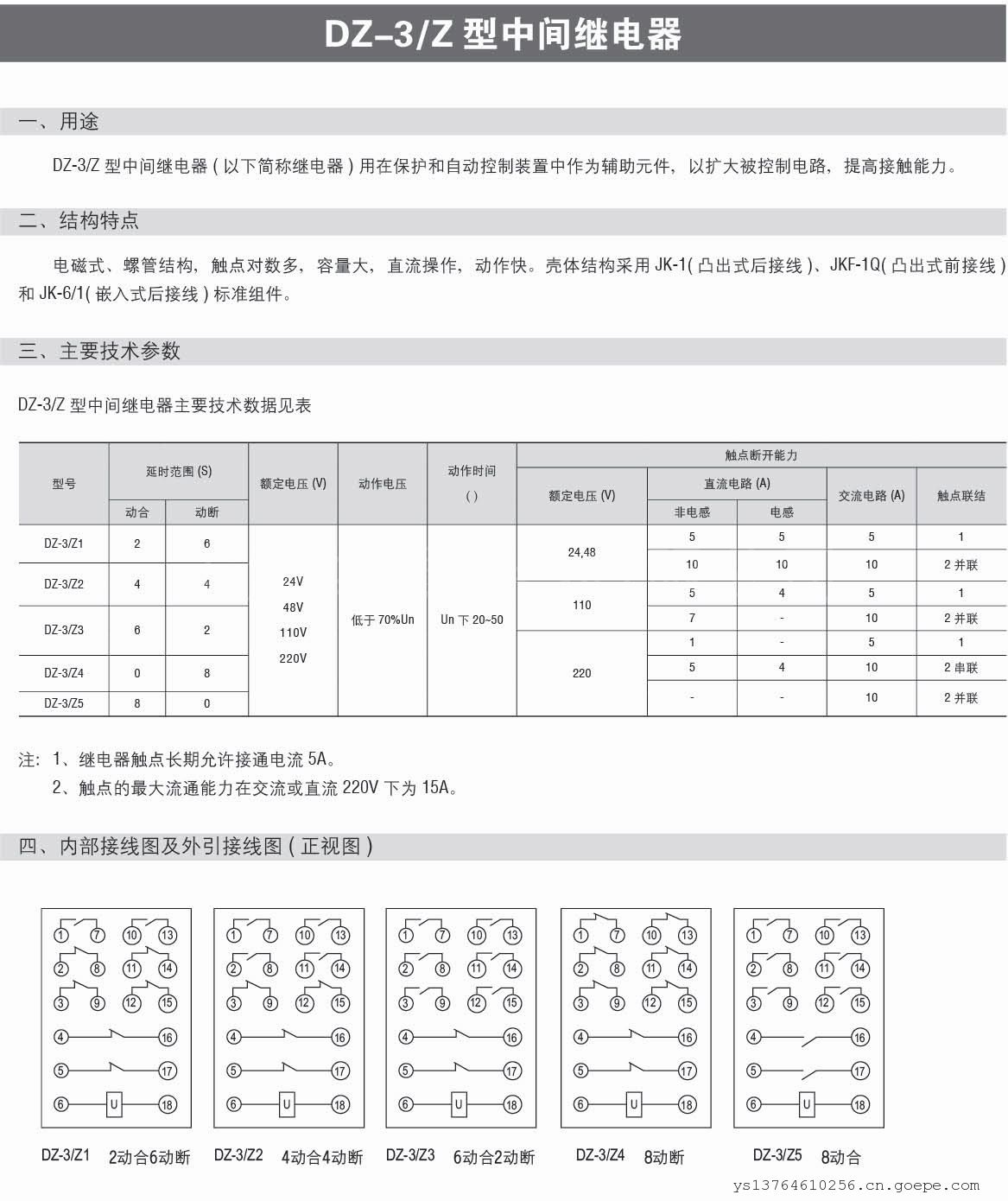

一、应用范围
DZ系列中间继电器(以下简称继电器)用在保护和自动控制装置中作为辅助元件，以扩大被控电路，提高接触能力。
二、结构特点
   电磁式、螺管结构，触点对数多，容量大，直流操作，动作快。壳体结构采用JK-1(凸出式后接线)、JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。
三、主要技术参数
注：1、继电器触点长期允许接通电流不大于5A。
       2、触点的大流通能力在交流或直流220V下为15A。

四、内部接线图

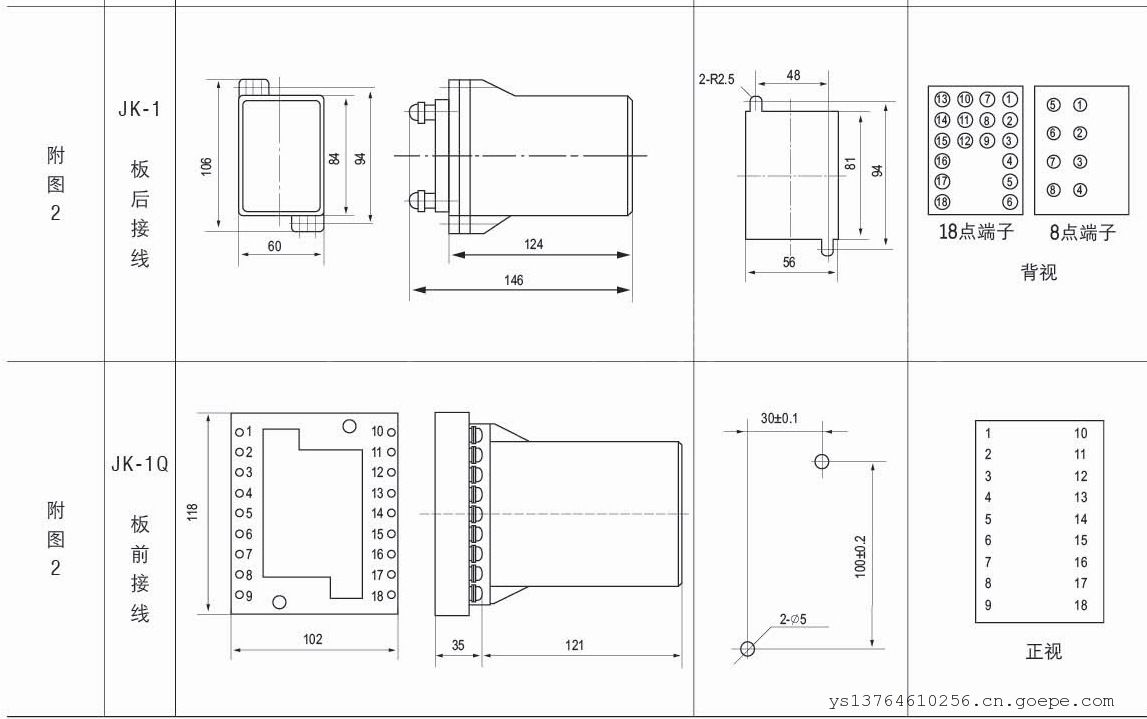

五、外形及开孔尺寸
   本继电器采用JK-1壳体，外形尺寸、安装开孔图详见附图2。
