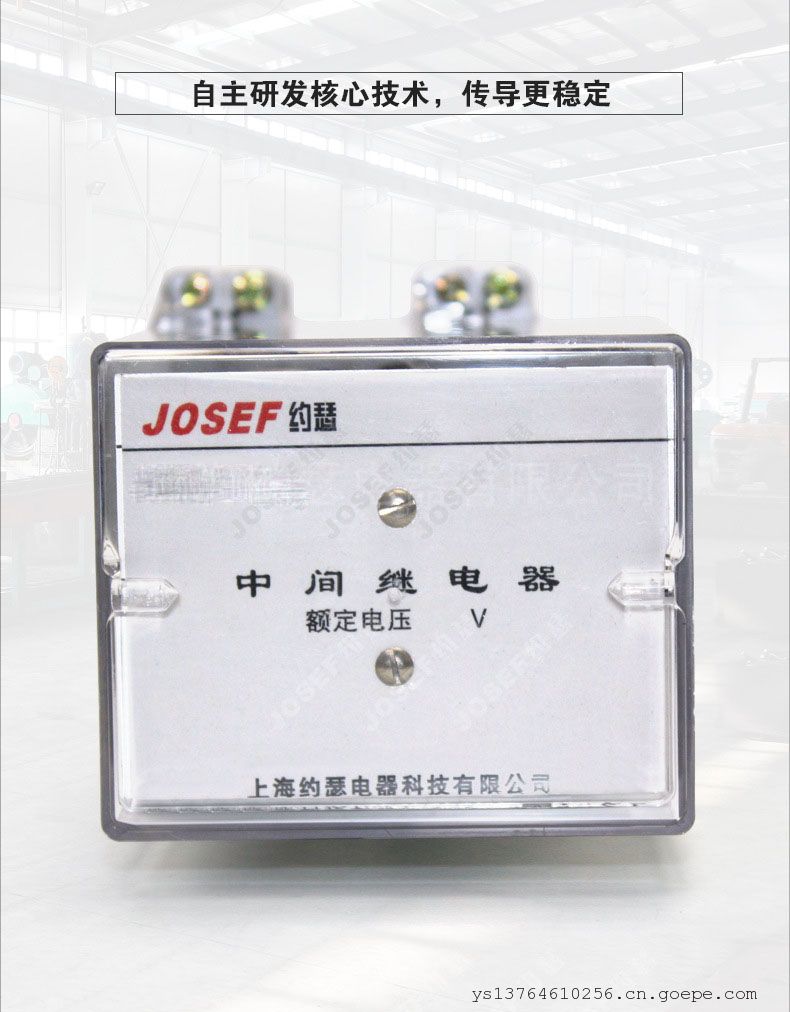

JOSEF约瑟 中间继电器 DZ-3E/62 线圈电压110VDC 板后接线

一、产品概述

DZ-3E/62是一种电磁型螺管式多触点交、直流辅助继电器，广泛用于工业自动化、电力系统、通信设备等领域。该继电器通过增加触点的数量及容量，在继电保护与自动控制系统中发挥重要作用。DZ-3E系列中间继电器分为直流型（DZ-3E）和交流型（DZ-3E/J），DZ-3E/62属于直流型，适用于直流回路。

二、主要技术参数

1. 额定电压：直流110V（线圈电压）

2. 接点形式：提供多种接点形式，如8闭、6闭2开、4闭4开等，以适应不同的控制需求。

3. 动作值：直流继电器动作电压不大于70%额定电压，即不大于77VDC。

4. 动作时间：不大于50毫秒，能够快速响应控制信号。

5. 功率消耗：不大于11瓦，具有较低的能耗。

6. 触点容量：

   • 在电压不超过250V，电流不超过5A，时间常数为5±0.75毫秒的直流有感负荷电路中，产品输出触点的断开容量为50瓦。
   • 输出触点长期允许接通电流为5A。

7. 介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

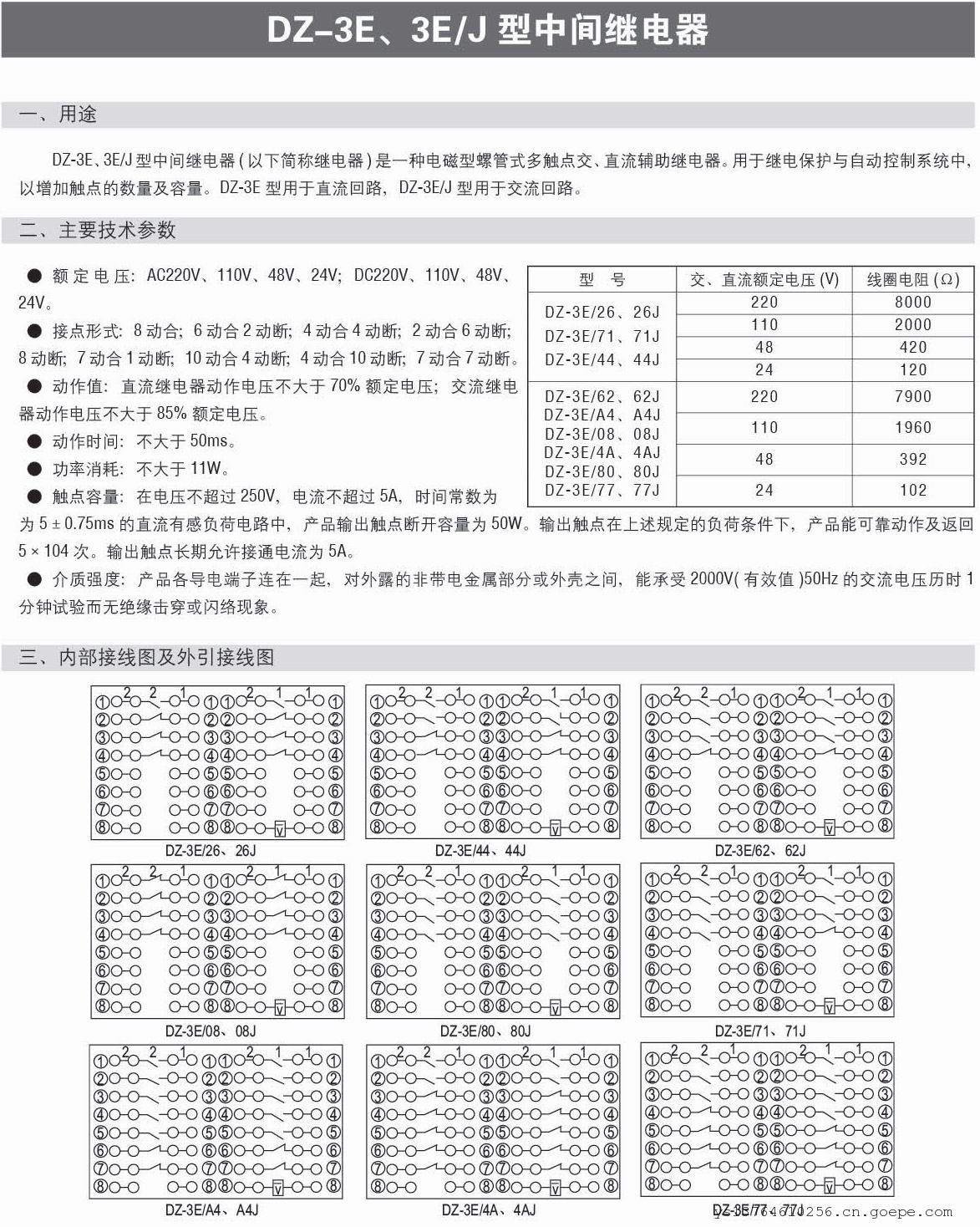

三、接线方式

DZ-3E/62中间继电器采用凸出式板后接线方式，便于安装和接线。接线时，应确保接线正确无误，避免接反或接错导致设备损坏。

四、产品特点

1. 结构合理：具有合理的内部结构和布局，确保继电器在恶劣环境下也能稳定工作。
2. 安装简便：采用板后接线方式，安装过程简单快捷。
3. 性能可靠：继电器动作灵敏，触点容量大，能够满足各种控制需求。
4. 能耗低：功率消耗小，有助于降低系统能耗。

五、使用注意事项

1. 阅读说明书：在使用前，应仔细阅读产品说明书，了解继电器的型号参数、技术要求和使用方法。
2. 正确接线：接线时，应确保接线正确无误，避免接反或接错。

DZ-3E/26、26J中间继电器；

DZ-3E/44、44J中间继电器；

DZ-3E/62、62J中间继电器；

DZ-3E/08、08J中间继电器；

DZ-3E/80、80J中间继电器；

DZ-3E/71、71J中间继电器；

DZ-3E/A4、A4J中间继电器；

DZ-3E/4A、4AJ中间继电器；
