JOSEF约瑟 信号继电器 DX-111 板后接线 220VDC工作线圈 110VDC复位线圈 抗干扰

一、基本特性

1. 型号：DX-111
2. 接线方式：板后接线
3. 工作线圈电压：220VDC
4. 复位线圈电压：110VDC

二、结构特点

1. 外壳：采用Combiflex凸出式模数化插入结构，便于安装和拆卸。
2. 信号牌：为四条横条显示，颜色有红黄二种，显示清晰，视角宽广。
3. 机械掉牌信号：具有机械掉牌功能，能够直观显示继电器的工作状态。
4. 磁保持与电复归：继电器具有磁保持特性，当工作线圈通电后，继电器保持吸合状态；当复位线圈通电时，继电器恢复至释放状态。

三、动作原理

DX-111信号继电器为电磁拍合式继电器，由电磁系统、接触系统及信号显示三部分组成。当继电器的工作线圈加入激励量（220VDC）后，由于磁铁的磁力作用，使衔铁保持在吸合位置，触点闭合，信号牌显示。当复位线圈上加入短时复归电压（110VDC）时，继电器恢复至释放状态。

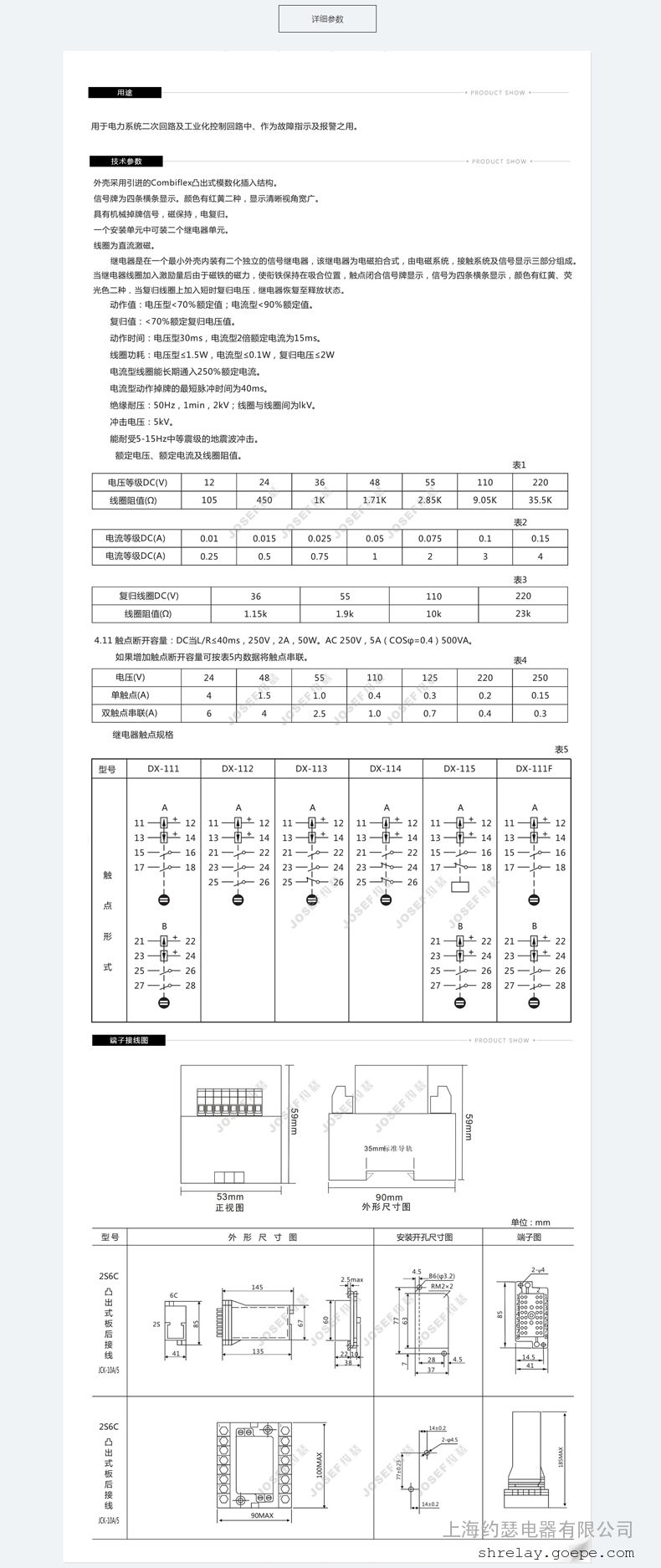

四、技术参数

1. 动作值：电压型小于70%额定值（即小于154VDC）；电流型小于90%额定值（具体电流值需根据产品规格书确定）。
2. 返回值：小于70%额定电压值（即小于154VDC）。
3. 动作时间：电压型动作时间约为30ms；电流型动作时间（2倍额定电流时）为15ms。
4. 线圈功耗：工作线圈功耗不大于1.5W；复位线圈功耗不大于2W（具体功耗值可能因产品而异）。
5. 绝缘耐压：50Hz，1分钟，2kV；线圈与线圈间为1kV。
6. 冲击电压：5kV。
7. 地震波冲击耐受能力：能耐受5~15Hz中等震级的地震波冲击。

五、应用场景

DX-111信号继电器广泛应用于各种需要故障指示和报警功能的电力系统和工业自动化控制回路中，如发电厂、变电站、矿山、工厂等场所。

六、使用与维护

1. 安装：在安装DX-111信号继电器时，应确保接线正确、牢固可靠，避免接触不良或短路等问题。同时，应按照产品说明书中的要求进行安装和调试。
2. 检查：定期对继电器进行检查和维护，确保其处于良好的工作状态。检查内容包括触点磨损情况、线圈电阻值以及接线是否松动等。

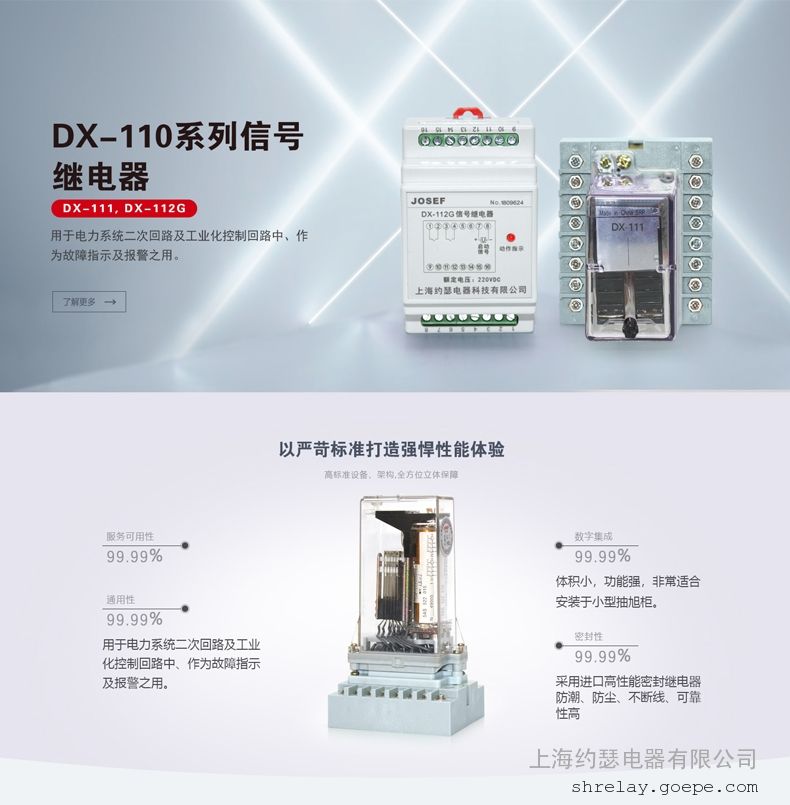

DX-110系列信号继电器
DX-111信号继电器；
DX-112信号继电器；
DX-113信号继电器；
DX-114信号继电器；
DX-115信号继电器；
DX-111F信号继电器；
